Zigmund & Shtain EN 202.511 S [4/7] V установка

Ручка функций

духовки

Ручка терморегулятора

духовки

Ручка найстройки таймера

духовки

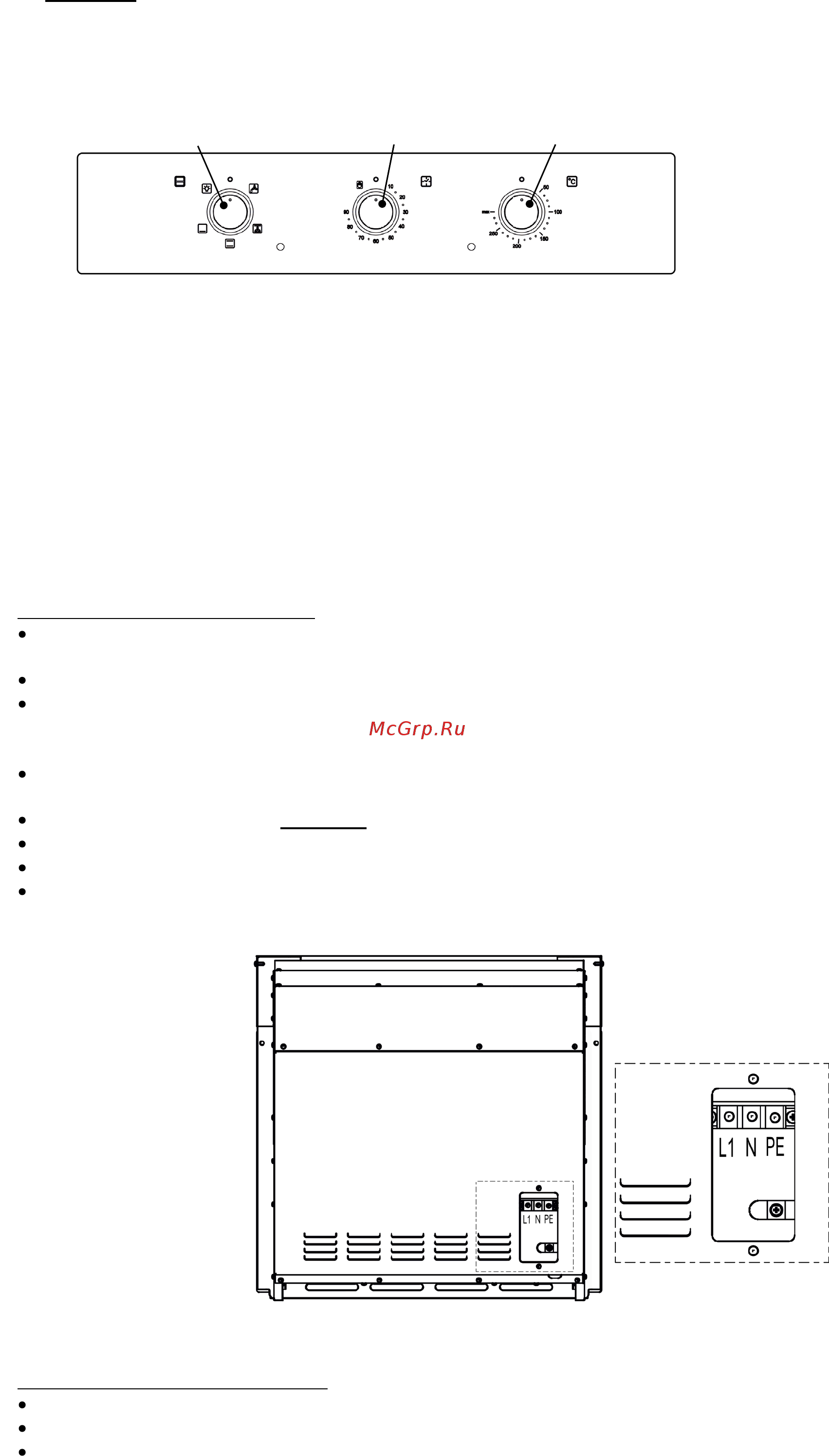

На рисунке 2. показан схематично общий вид контрольной панели и органы управления:

Фигура 2 – модель EN 202.511 S

V. УСТАНОВКА

ВНИМАНИЕ !

Установка духового шкафа, подключение к электрической сети, а также первоначальный запуск в эксплуатацию

должен осуществить авторизованный (правоспособный) технический специалист.

Установка осуществляется в соответствии с требованиями настоящей инструкции.

ВНИМАНИЕ

Подключение к электрической сети

Способ подключения шнура питания является типа Y, при этом установка может быть осуществлена только

авторизованным сервисным представителем.

Электрический кабель питания не должен проходить близко возле нагревающихся элементов (частей).

Обязательно проверьте правильное зануление и заземление розетки.

Перед подключением устройства к источнику питания, проверьте, соответствует ли напряжение на стикере такому в

сети..

Соблюдайте показанные на рисунке 3 нумерации выходов для питания на задней стороне духовки.

Электрическое подключение должно быть сделано с учетом силы инсталляции и фаз.

После установки все соединения и изоляции должны быть защищены от случайного контакта.

Необходимо прочно соединить кабель с герметизированным кронштейном.

Рисунок 3

Установка встраиваемого устройства

Соблюдайте размеры, указанные на рисунке установки.

Дно и верхняя часть модуля должны быть всегда короче или иметь вырез для обеспечения хорошей вентиляции.

Модуль, в котором устанавливается духовой шкаф, должен быть хорошо прикреплен к другим модулям.
