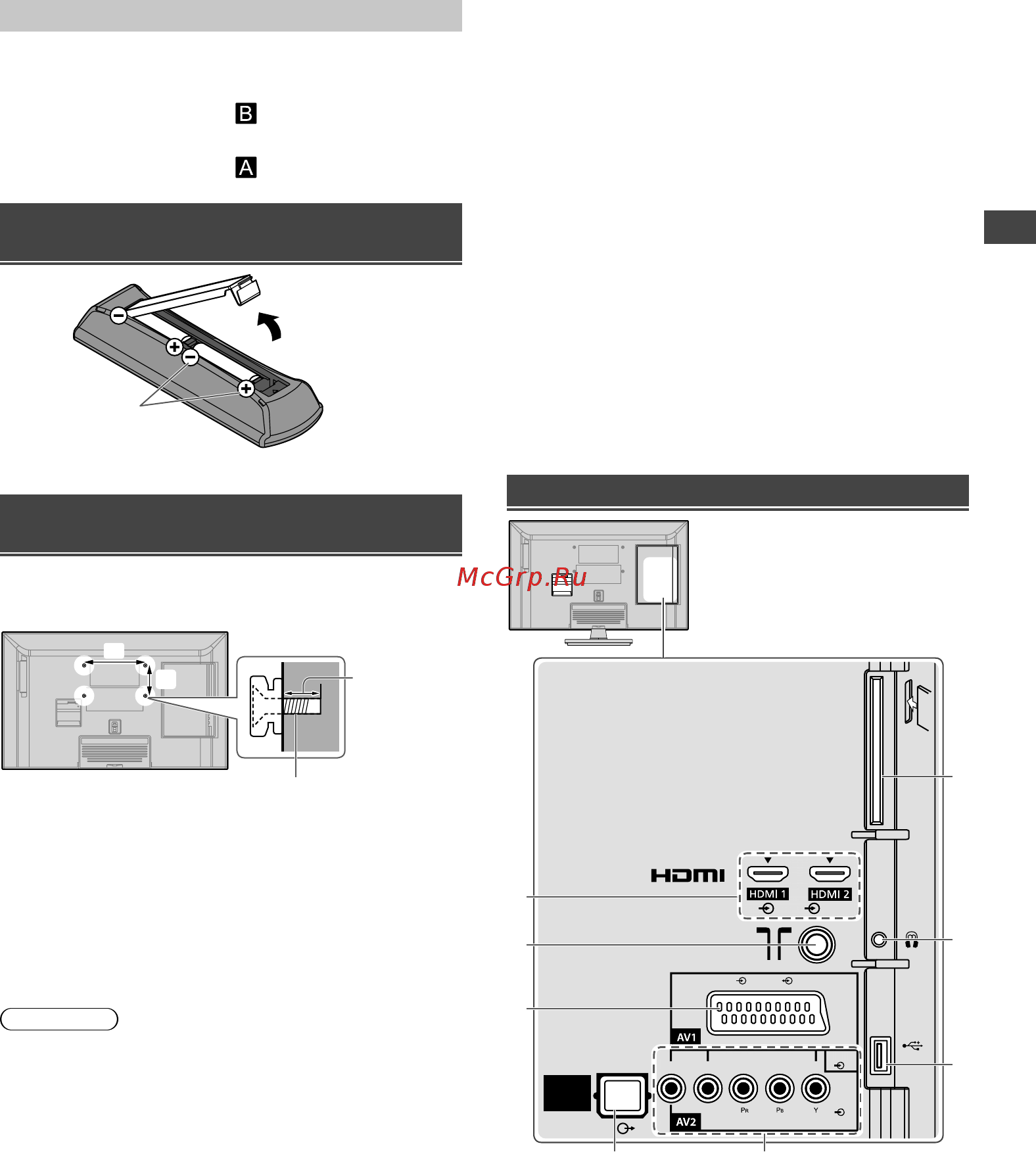

Panasonic TX-32AR300 [5/24] Разъёмы
![Panasonic TX-32AR300 [5/24] Разъёмы](/views2/1267489/page5/bg5.png)
Установка телевизора | Подключение телевизора
5
4
Отсоединение подставки от телевизора
В случае использования настенного кронштейна или повторной
упаковки телевизора обязательно отсоедините подставку
нижеуказанным образом.
1
Извлеките сборочные винты из телевизора.
2
Отсоедините подставку от телевизора.
3
Извлеките сборочные винты из кронштейна.
Установка батареек пульта дистанционного
управления
Обратите внимание
на правильную
полярность (+ или -)
Нажмите на крючок и
поднимите крышку
Настенная установка телевизора
(дополнительно)
Для приобретения рекомендованного настенного кронштейна
обращайтесь к местному дилеру Panasonic.
a
b
Задняя панель телевизора
Шуруп для крепления телевизора на
настенном кронштейне (не поставляется)
(вид сбоку)
Длина шурупа
■
Отверстия для крепления [вид сбоку] настенного
кронштейна
a: 200 мм; b: 100 мм
■
Характеристики винтов
Тип: M4
Длина шурупа:
•
Минимум: 10 мм; максимально: 16 мм
Внимание
●
При использовании таких дополнительных аксессуаров
как настенные кронштейны и т. п. обязательно прочтите и
выполняйте указания изготовителя по установке и эксплуатации.
●
Не устанавливайте устройство непосредственно под
потолочными светильниками (например, точечными
светильниками или галогенными лампами), которые обычно
являются источниками повышенного тепла. Это может привести
к искривлению или повреждению пластиковых деталей корпуса.
●
Во время установки настенных кронштейнов удостоверьтесь,
что отсутствует электрическое заземление настенного
кронштейна через металлические стойки каркаса стены. Перед
подвешиванием настенного кронштейна всегда проверяйте, что
в стене нет никаких электрических кабелей, волноводов и т.п.
●
Для предотвращения падения и травмы снимите ТВ с его
подвесной опоры, если Вы не будете им пользоваться в течение
продолжительного времени.
Подключение
телевизора
●
Перед присоединением или отсоединением любых кабелей
RF/AV убедитесь в том, что телевизор отсоединен от сетевой
розетки/сети электропитания.
●
Внешнее оборудование и кабели показаны исключительно для
целей иллюстрации и не поставляются с данным телевизором.
●
При подключении убедитесь в использовании правильных типов
разъёмов и кабельных вилок.
●
Используйте полностью смонтированный кабель SCART или
HDMI.
●
Следите за тем, чтобы телевизор находился как можно дальше
от электронного оборудования (видеооборудования и т.д.)
или оборудования с инфракрасным датчиком. Иначе может
возникнуть искажение изображения/звука, или могут появиться
проблемы в работе другого оборудования.
●
Кроме того, прочитайте также руководство по эксплуатации
подключаемого оборудования.
Разъёмы
DIGITAL
AUDIO
VIDEO
VIDEORGB
COMPONENT
AUDIO
Common Interface
RL V
USB
(ARC)
45
6
7
8
1
2
3
VIDEO
CO
MP
O
NENT
AUDI
O
R
L
V
(
ARC
)
1
HDMI 1 - 2
2
Клемма наземной антенны/кабеля
3
AV1 (SCART)
4
DIGITAL AUDIO
5
AV2 (COMPONENT / VIDEO)
6
USB-порт
7
Гнездо головных телефонов
8
Слот CI
TX-32AR300_RU.indd 5TX-32AR300_RU.indd 5 3/14/2014 8:42:28 AM3/14/2014 8:42:28 AM
