Tower-V / Tower-H / Tower-V EC / Tower-H EC
УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Вентиляторы устанавливаются на кровле непосредственно
над вентиляционным каналом или шахтой. На основании корпуса
вентилятора предусмотрены отверстия для крепежных болтов, которыми
вентилятор крепится к неподвижной ровной поверхности. Вентилятор
присоединяется к квадратному воздуховоду или к монтажной раме типа
MRDL/MRIDL (приобретается отдельно). Монтажная рама предотвращает
попадание воды или снега в вентиляционный канал.
Для присоединения круглого воздуховода используется контрфланец
типа FDL (приобретается отдельно), который крепится к основанию
вентилятора.
Для предотвращения обратной тяги при выключенной системе
вентиляции используются обратные клапаны типа KDL (приобретаются
отдельно).
Для исключения передачи вибрации от вентиляторов к воздуховоду
используются гибкие вставки типа VDL (приобретаются отдельно).
Подача питания осуществляется через выносную клеммную коробку.

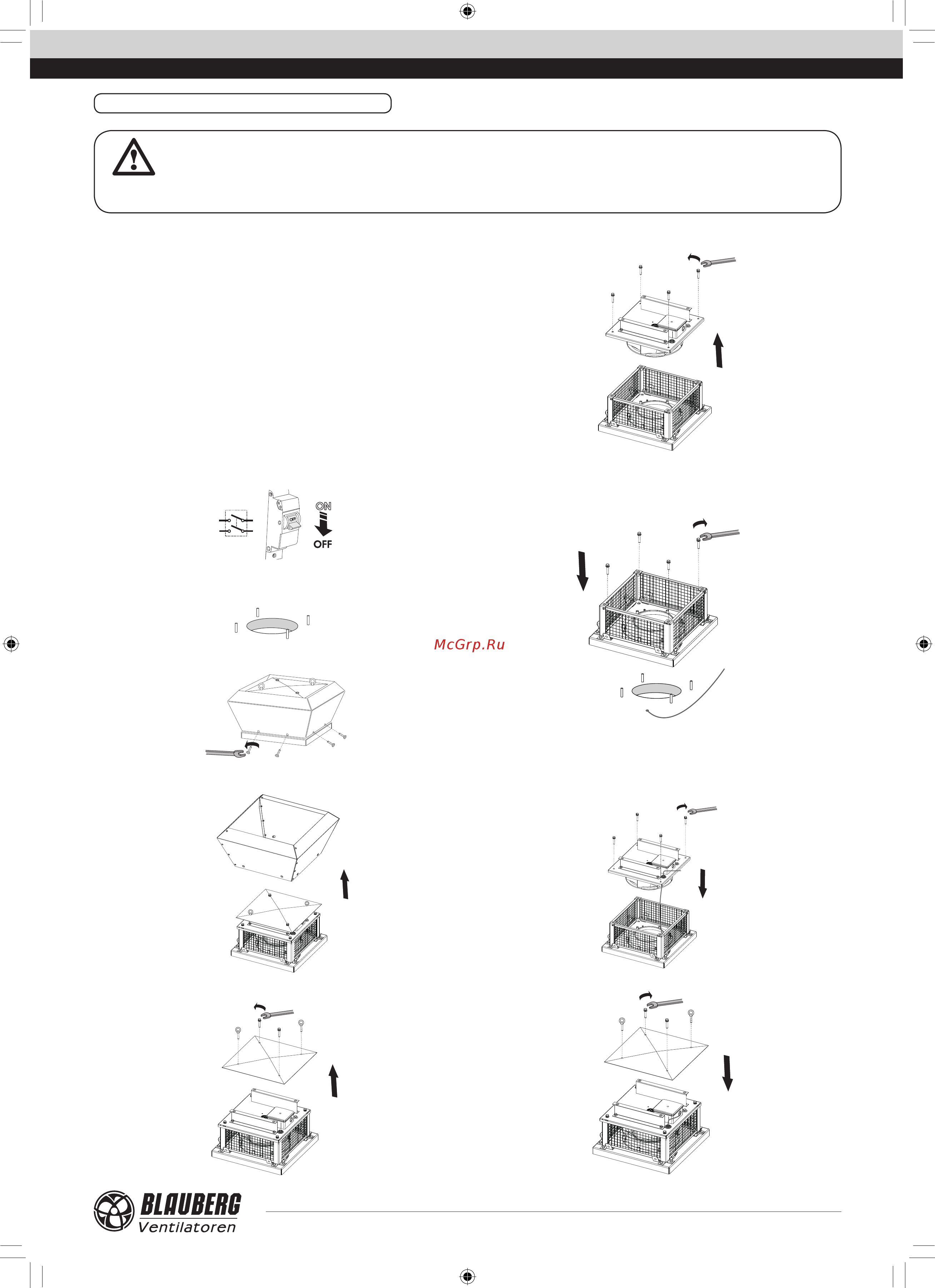

Последовательность монтажа для Tower-V EC:
1) Обесточьте электрическую сеть.
280 mm
QF
2) Выполните разметку и сделайте отверстия под дюбели над
вентиляционной шахтой.
QF
3) Выкрутите 8 болтов крепления защитного кожуха.
QF
4) Снимите кожух.
QF
5) Выкрутите 4 болта и снимите крышку.
QF
6) Выкрутите 4 болта и снимите основание с двигателем.
QF
7) Подведите к месту установки вентилятора кабель питания, и
затем проведите его через гермоввод в корпусе поддона вентилятора.
Установите поддон вентилятора над вентиляционной шахтой и закрепите
его при помощи дюбелей.
QF
8) Проведите кабель питания через гермоввод в корпусе основания.
Установите на поддон основание с двигателем и закрепите его при
помощи болтов. Проведите кабель питания через гермоввод в корпусе
клеммной коробки и подключите его к клеммнику согласно схеме
подключения.
QF
9) Установите крышку вентилятора и зафиксируйте ее 4 болтами.
QF
ВНИМАНИЕ
Перед монтажом:
внимательно изучите руководство по эксплуатации изделия;
проверьте отсутствие повреждений изделия, которые могли возникнуть при транспортировке.
Во время подготовки изделия к работе и при его эксплуатации соблюдайте правила техники безопасности.
