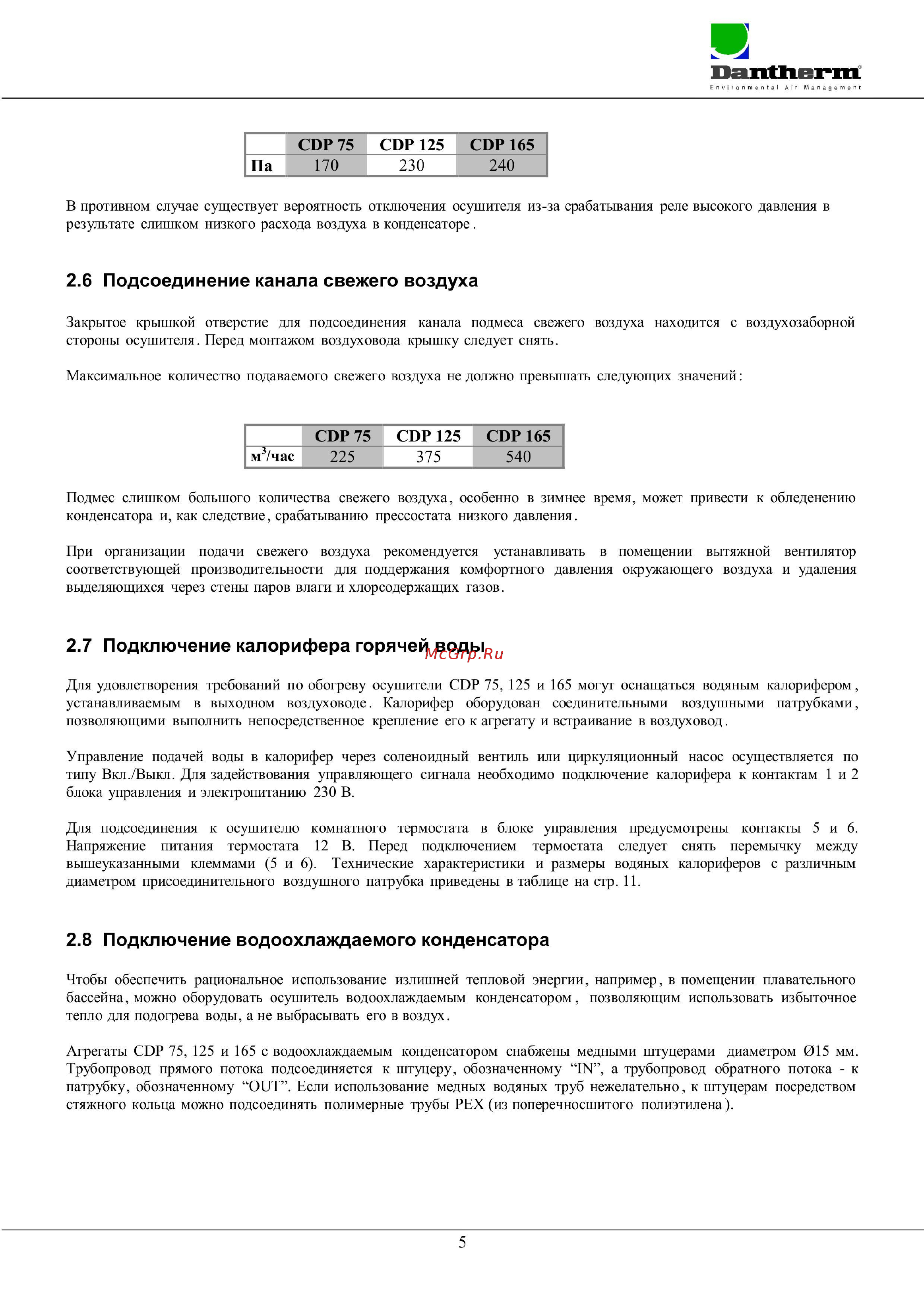

Dantherm Environmental Air Management Па CDP 75 170 CDP 125 230 CDP 165 240 В противном случае существует вероятность отключения осушителя из за срабатывания реле высокого давления в результате слишком низкого расхода воздуха в конденсаторе 2 6 Подсоединение канала свежего воздуха Закрытое крышкой отверстие для подсоединения канала подмеса стороны осушителя Перед монтажом воздуховода крышку следует снять свежего воздуха находится с воздухозаборной Максимальное количество подаваемого свежего воздуха не должно превышать следующих значений м3 час CDP 75 225 CDP 125 375 CDP 165 540 Подмес слишком большого количества свежего воздуха особенно в зимнее время может привести к обледенению конденсатора и как следствие срабатыванию прессостата низкого давления При организации подачи свежего воздуха рекомендуется устанавливать в помещении соответствующей производительности для поддержания комфортного давления окружающего выделяющихся через стены паров влаги и хлорсодержащих газов вытяжной вентилятор воздуха и удаления 2 7 Подключение калорифера горячей воды Для удовлетворения требований по обогреву осушители СВР 75 125 и 165 могут оснащаться водяным калорифером устанавливаемым в выходном воздуховоде Калорифер оборудован соединительными воздушными патрубками позволяющими выполнить непосредственное крепление его к агрегату и встраивание в воздуховод Управление подачей воды в калорифер через соленоидный вентиль или циркуляционный насос осуществляется по типу Вкл Выкл Для задействования управляющего сигнала необходимо подключение калорифера к контактам 1 и 2 блока управления и электропитанию 230 В Для подсоединения к осушителю комнатного термостата в блоке управления предусмотрены контакты 5 и 6 Напряжение питания термостата 12 В Перед подключением термостата следует снять перемычку между вышеуказанными клеммами 5 и 6 Технические характеристики и размеры водяных калориферов с различным диаметром присоединительного воздушного патрубка приведены в таблице на стр 11 2 8 Подключение водоохлаждаемого конденсатора Чтобы обеспечить рациональное использование излишней тепловой энергии бассейна можно оборудовать осушитель водоохлаждаемым конденсатором тепло для подогрева воды а не выбрасывать его в воздух например в помещении плавательного позволяющим использовать избыточное Агрегаты CDP 75 125 и 165 с водоохлаждаемым конденсатором снабжены медными штуцерами диаметром 015 мм Трубопровод прямого потока подсоединяется к штуцеру обозначенному IN а трубопровод обратного потока к патрубку обозначенному OUT Если использование медных водяных труб нежелательно к штуцерам посредством стяжного кольца можно подсоединять полимерные трубы РЕХ из поперечносшитого полиэтилена 5
