BLAUBOX E

  



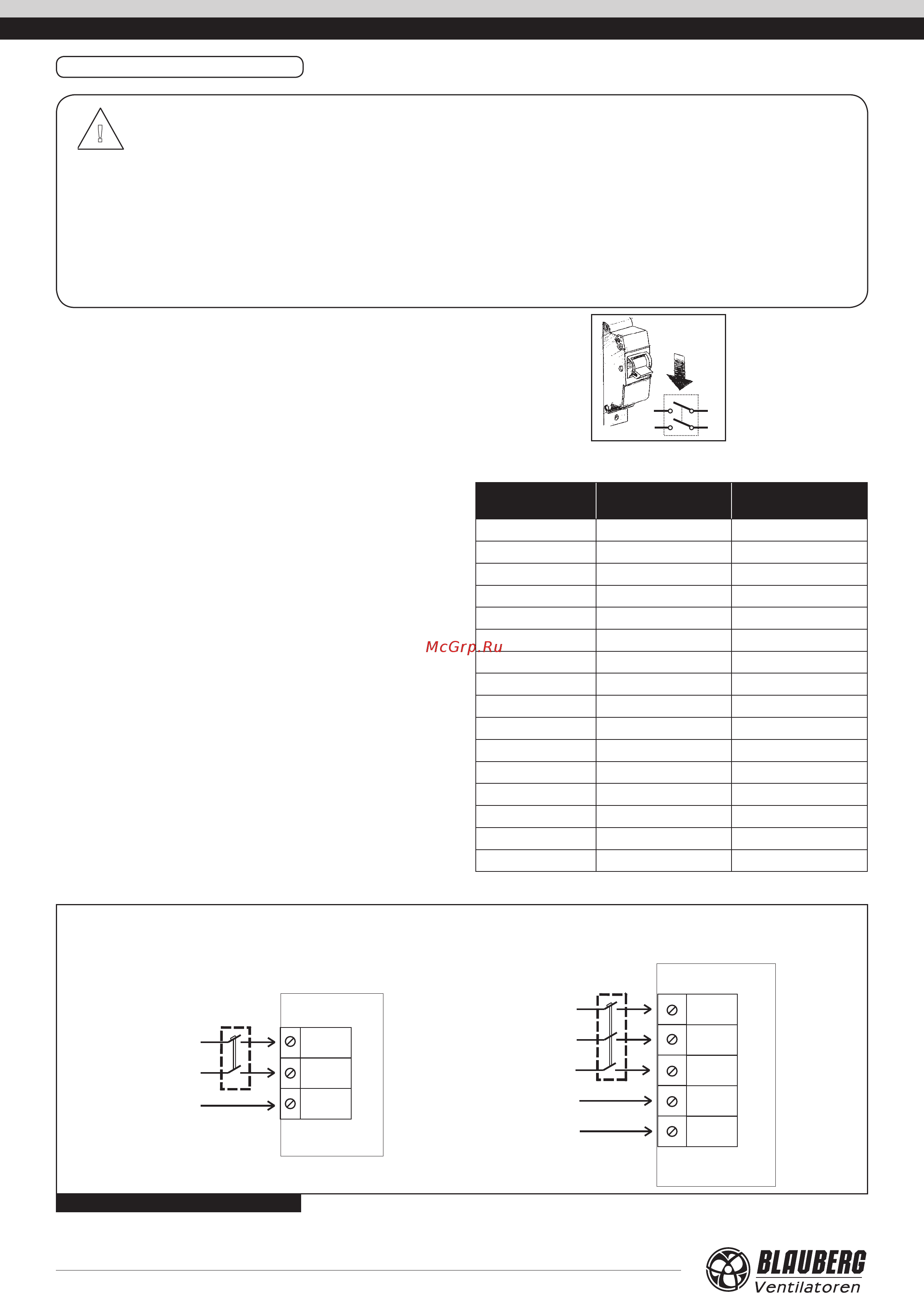

Подключение установки к сети должен осуществлять квалифицированный электрик после изучения данного

руководства пользователя. Номинальные значения электрических параметров приведены на наклейке завода-

изготовителя. Любые изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.

Электрическая сеть, к которой подключается изделие, должна соответствовать действующим электрическим

стандартам. Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN

VDE 0100), TAB der EVUs. Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим

выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее

3 мм (VDE 0700 T1 7.12.2 / EN 60335-1). Ток срабатывания защиты автоматического выключателя должен

быть не меньше тока потребления установки (см. Табл. 1). Обеспечьте быстрый доступ к месту установки

автоматического выключателя.

Отключите установку от электросети перед всеми работами,

переведя автоматический выключатель QF в положение “OFF“.

Примите меры для предотвращения повторного включения

автоматического выключателя до окончания работ.

В зависимости от модели установки подключаются к однофазной

сети переменного тока с напряжением 230 В / 50 Гц или трехфазной сети

переменного тока с напряжением 400 В / 50 Гц (см. таблицу 1). Подклю-

чение необходимо выполнить при помощи изолированных, прочных и

термоустойчивых проводников (кабелей, проводов) соответствующего

сечения (см. таблицу 4).

Приведенное значение площади поперечного сечения проводников

является ориентировочным. Фактически, выбор требуемой площади се-

чения провода зависит от типа провода, его максимально допустимого

нагрева, изоляции, длины и способа укладки.

Используйте только провода с медными жилами.

Обязательно заземлите установку согласно стандартам страны по-

требителя!

Подключение установки должно производиться на клеммной колод-

ке, установленной в блоке управления в соответствии со схемой элек-

трического подключения и обозначением клемм (см. рис. 6).

Подключайте все провода управления и питания в соответствии с

маркировкой клемм, а также соблюдайте полярность!

Схема обозначения клемм наклеена внутри клеммной коробки.

Ввод проводов в блок управления производится через гермоввод

для сохранения класса электрозащиты.







 

BLAUBOX E200-1.8 230 В; 10 А 3х2,5

BLAUBOX E300-2.4 230 В; 16 А 3х2,5

BLAUBOX E400-2.4 230 В; 16 А 3х2,5

BLAUBOX E400-3.4 230 В; 25 А 3х2,5

BLAUBOX E400-5.1 400 В; 10 А 5х2,5

BLAUBOX E400-6 400 В; 16 А 5х2,5

BLAUBOX E800-3.4 230 В; 25 А 3х2,5

BLAUBOX E800-5.1 400 В; 10 А 5х2,5

BLAUBOX E800-6 400 В; 16 А 5х2,5

BLAUBOX E1000-3.6 400 В; 10 А 5х2,5

BLAUBOX E1000-6 400 В; 16 А 5х2,5

BLAUBOX E1000-9 400 В; 25 А 5х2,5

BLAUBOX E1200-6 400 В; 16 А 5х2,5

BLAUBOX E1200-9 400 В; 25 А 5х2,5

BLAUBOX E1500-6 400 В; 16 А 5х2,5

BLAUBOX E1500-9 400 В; 25 А 5х2,5

Таблица 4. Подключение установок

~230 В

50 Гц

Установка

РЕ

~400 В

50 Гц

Установка

РЕ

Однофазная сеть Трехфазная сеть

Рис. 6. Электрическая схема подключения
