BLAUBOX DE

www.blaubergventilatoren.de

BLAUBOX DE

12 3

Установки предназначены для подачи очищенного и подогретого наружного воздуха.

Конструкция установки указаны на рис. 2. В базовое исполнение установки входит:

Электрический двигатель с вентилятором (поз. 1).

Встроенный электрический нагреватель (поз. 2).

Фильтр класса G4 (поз. 3).

Съемная крышка (поз. 4).

Установка должна быть смонтирована так, чтобы к ней был хороший доступ для проведения

работ по обслуживанию или ремонту и чтобы стрелка на крышке совпадала с направлением

движения воздуха в системе.

Установка подвешивается на резьбовом стержне, закрепленном в резьбовом дюбеле, также

может быть жестко закреплена на горизонтальной плоскости (рис. 3).

Установка монтируется в вентиляционную систему путем подключения к прямоугольным

воздуховодам или к круглым воздуховодам в случае использования соответствующих переход-

ников (не входят в базовую комплектацию).

Шайба

Гайка

Виброизолирующая

резина

Гайка с

контргайкой

Пример 2

Виброизолирующая

резина

Гайка

Шайба

Гайка

Шайба

Пример 1

Для обеспечения наилучшего производительности установки, рекомендуется устанавли-

вать ее таким образом, чтобы с обеих сторон установки располагался прямой участок воздухо-

вода длиной не менее 1 м.

Установка должна быть оснащена решеткой или другим устройством (размером ячеек ре-

шетки не более 12,5 мм), предотвращающим свободный доступ к вентиляторам.

Меры предосторожности:

Установка должна быть смонтирована на жесткой и устойчивой конструкции.

Используйте болты для подвешивания установки. Убедитесь, что установочная конструкция

может выдержать вес блока. В противном случае выполните усиление места установки балками

и т. д. Затем установите болты для подвешивания. Если прочность конструкции, используемой

для установки, недостаточна, то она резонирует в ответ на воздействие с вибрацией блока, в

результате чего может возникнуть шум.

Обязательно предусмотрите зону обслуживания и смотровой люк в потолке для осмотра

фильтров, теплообменника и вентиляторов. Для каждой установки предусмотрите отдельный

люк. Более подробная информация приведена на габаритном чертеже (рис. 1).

Перед установкой проверьте, позволяют ли окружающие условия использовать уста-

новку.

Если крепежные болты, с помощью которых установка крепится к потолку, имеют не-

достаточную длину, то возможно появление аномального шума, вызванного резонансом

с потолком.

Для предотвращения резонанса используйте болты достаточной длины.

Если источником аномального шума является место присоединения спирального воздухо-

вода, замените спиральный воздуховод на гибкий для устранения резонанса. Также для устране-

ния резонанса можно применить гибкие вставки.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

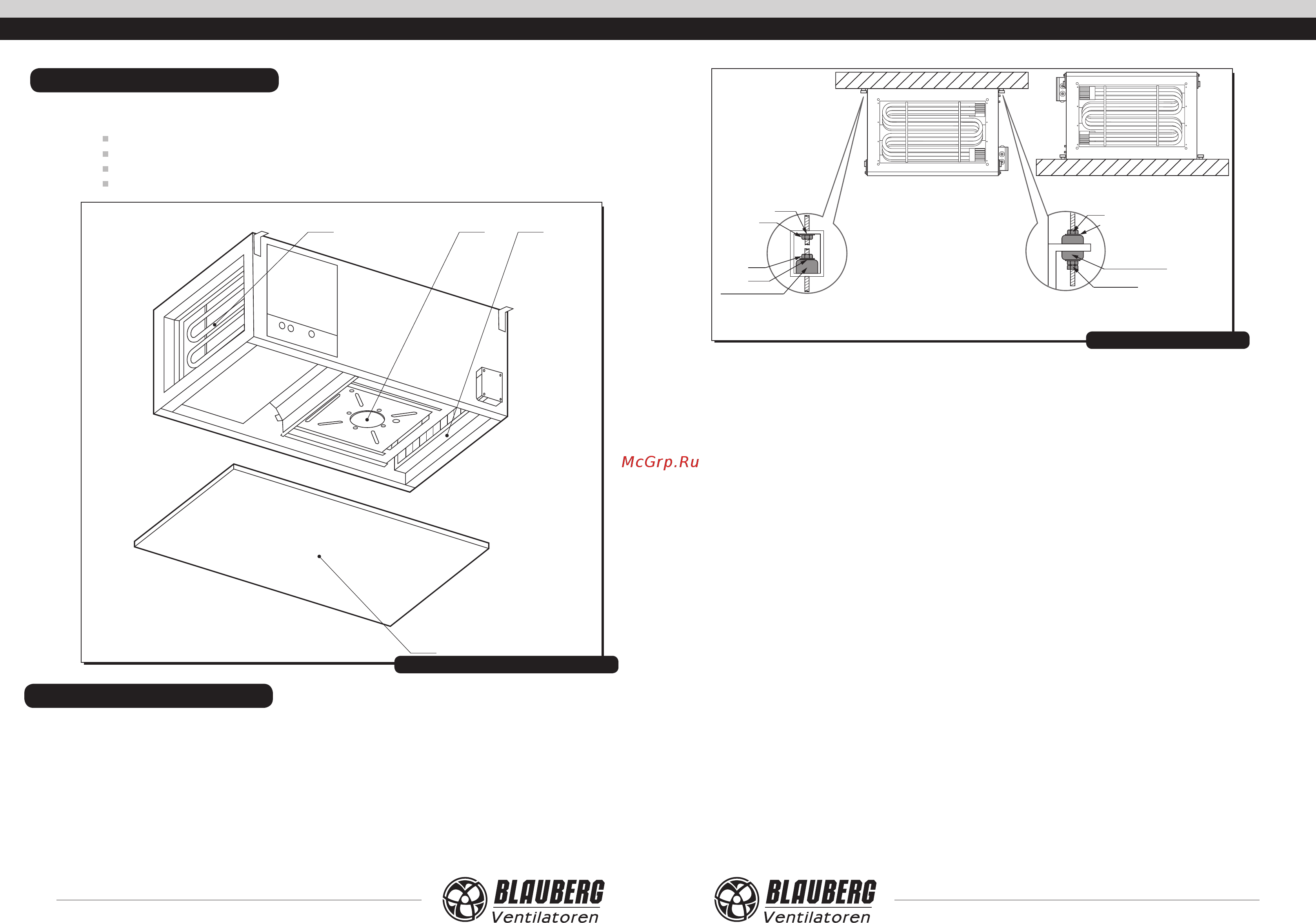

Рис. 2. Компоновка и принцип работы

Рис. 3. Монтаж установки
