BLAUBOX DW

Шайба

Гайка

Виброизолирующая

резина

Гайка с

контргайкой

Пример 2

Виброизолирующая

резина

Гайка

Шайба

Гайка

Шайба

Пример 1

Установка должна быть смонтирована так, чтобы к ней был хороший доступ для проведения

работ по обслуживанию или ремонту и чтобы стрелка на крышке совпадала с направлением

движения воздуха в системе.

Установка подвешивается на резьбовом стержне, закрепленном в резьбовом дюбеле, также

может быть жестко закреплена на горизонтальной плоскости (рис. 11).

Установка монтируется в вентиляционную систему путем подключения к прямоугольным

воздуховодам или к круглым воздуховодам в случае использования соответствующих переход-

ников (не входят в базовую комплектацию).

Для обеспечения наилучшего производительности установки, рекомендуется устанавли-

вать ее таким образом, чтобы с обеих сторон установки располагался прямой участок воздухо-

вода длиной не менее 1 м.

Установка должна быть оснащена решеткой или другим устройством (размером ячеек ре-

шетки не более 12,5 мм), предотвращающим свободный доступ к вентилятору.

Для достижения максимальной мощности водяного нагревателя его необходимо подклю-

чать как противоточный Рис. 12.

Все расчеты действительны для такого подключения, при прямоточном подключении водя-

ной нагреватель имеет сниженную мощность, однако является более морозоустойчивым.

б) Противоточное

подключение

а) Прямоточное

подключение

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

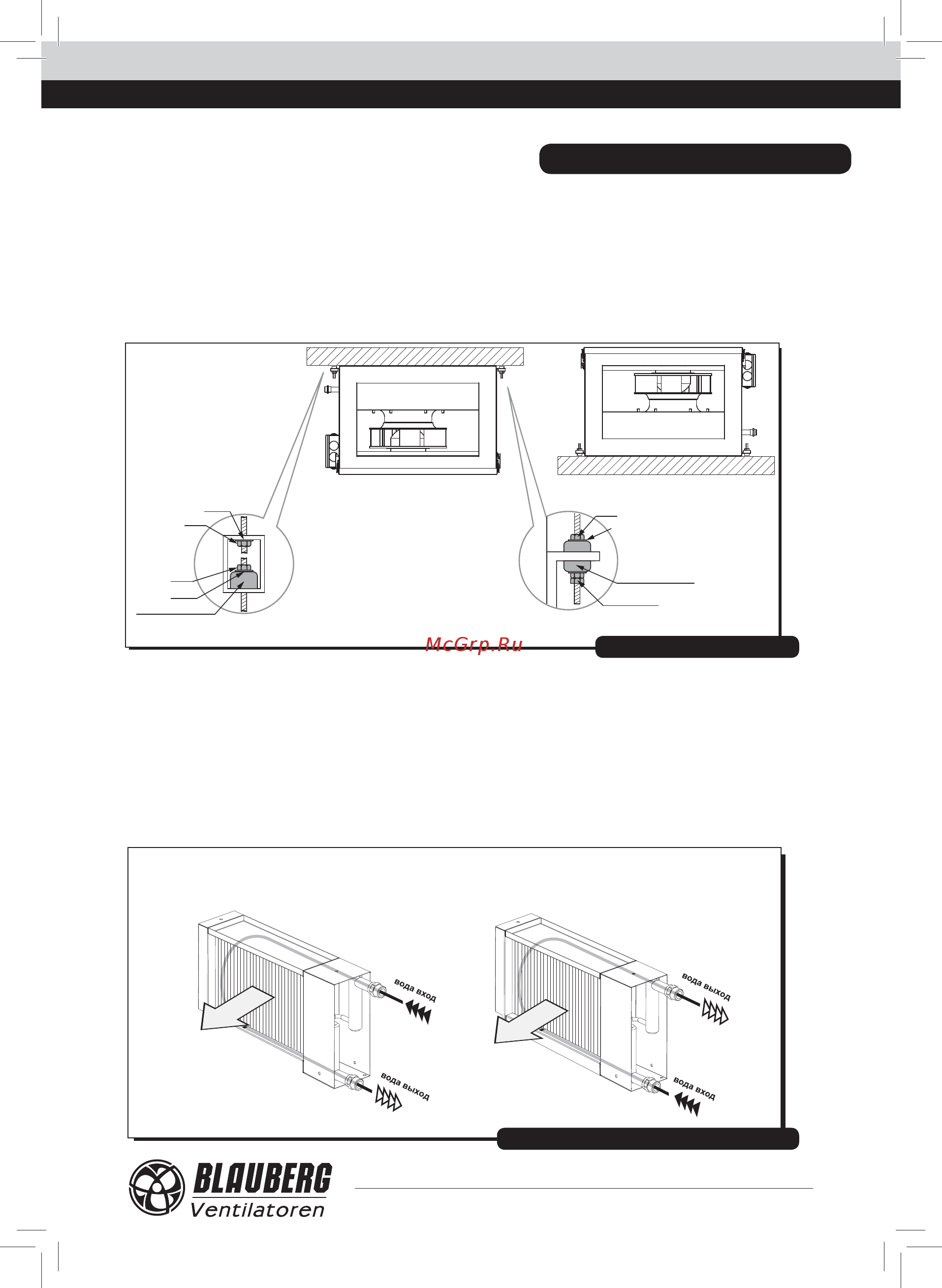

Рис. 11. Монтаж установки

Рис. 12. Подключение водяного нагревателя
