www.blaubergventilatoren.de
9
KOMFORT LE
Установки KOMFORT LE350-3 ... LE600-4 подключаются к однофазной
сети переменного тока с напряжением 230 В / 50 Гц. Установки KOMFORT
LE800-9 ... LE2200-18 подключаются к трехфазной сети переменного тока
с напряжением 400 В / 50 Гц. Подключение необходимо выполнить при
помощи изолированных, прочных и термоустойчивых проводников (ка-
белей, проводов) соответствующего сечения (см. таблицу 5).
Приведенное значение площади поперечного сечения проводников
является ориентировочным. Фактически, выбор требуемой площади се-
чения провода зависит от типа провода, его максимально допустимого
нагрева, изоляции, длины и способа укладки.
Используйте только провода с медными жилами.
Обязательно заземлите установку согласно стандартам страны по-
требителя!
Подключение установки должно производиться на клеммной колод-
ке, установленной в коробке клеммника (KOMFORT LE350-3 ... LE600-4),
или в блоке управления (KOMFORT LE800-9 ... LE2200-18) в соответствии
со схемой электрической подключения и обозначением клемм (см. рис.
8).
Подключайте все провода управления и питания в соответствии с
маркировкой клемм, а также соблюдайте полярность!
Схема обозначения клемм наклеена внутри клеммной коробки.
Маркировка контактных зажимов установки соответствует марки-
ровке их на электрической схеме.
Ввод проводников в клеммную коробку, расположенную на боковой
стенке установки, производится через гермоввод на стенке коробки для
сохранения класса электрозащиты.
Подключение установки к электросети должно проводиться через
встроенный в стационарную сеть электроснабжения автоматический
выключатель с электромагнитным расцепителем. Ток срабатывания за-
щиты должен быть не меньше номинального тока потребления (см. та-
блицу 1 и таблицу 5).
Таблица 5. Подключение установок
Модель
Номинальный ток автоматического
выключателя, А
Кабель с медными жилами
KOMFORT LE350-3
20 (однофазный) 3 х 2, 5 мм
2
KOMFORT LE500-3
KOMFORT LE530-4
KOMFORT LE600-4
KOMFORT LE800-9
20 (трехфазный) 5 х 2, 5 мм
2
KOMFORT LE1200-9
KOMFORT LE1700-18
40 (трехфазный) 5 х 4 мм
2
KOMFORT LE2200-18
Отключите установку от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF“.
Примите меры для предотвращения повторного включения
автоматического выключателя до окончания работ.
QF
L
N
X1
1
2
3
N
L
QF
PE
~230 В
50 Гц
Установка
РЕ
5
4
N
N
L2
L1
QF
PE
~400 В
50 Гц
L2
L1
X1
2
1
3
L3
L3
Установка
РЕ
Однофазная сеть
KOMFORT LE350-3 / KOMFORT LE500-3
KOMFORT LE530-4 / KOMFORT LE600-4
Трехфазная сеть
KOMFORT LE800-9 / KOMFORT LE1200-9
KOMFORT LE1700-18 / KOMFORT LE2200-18

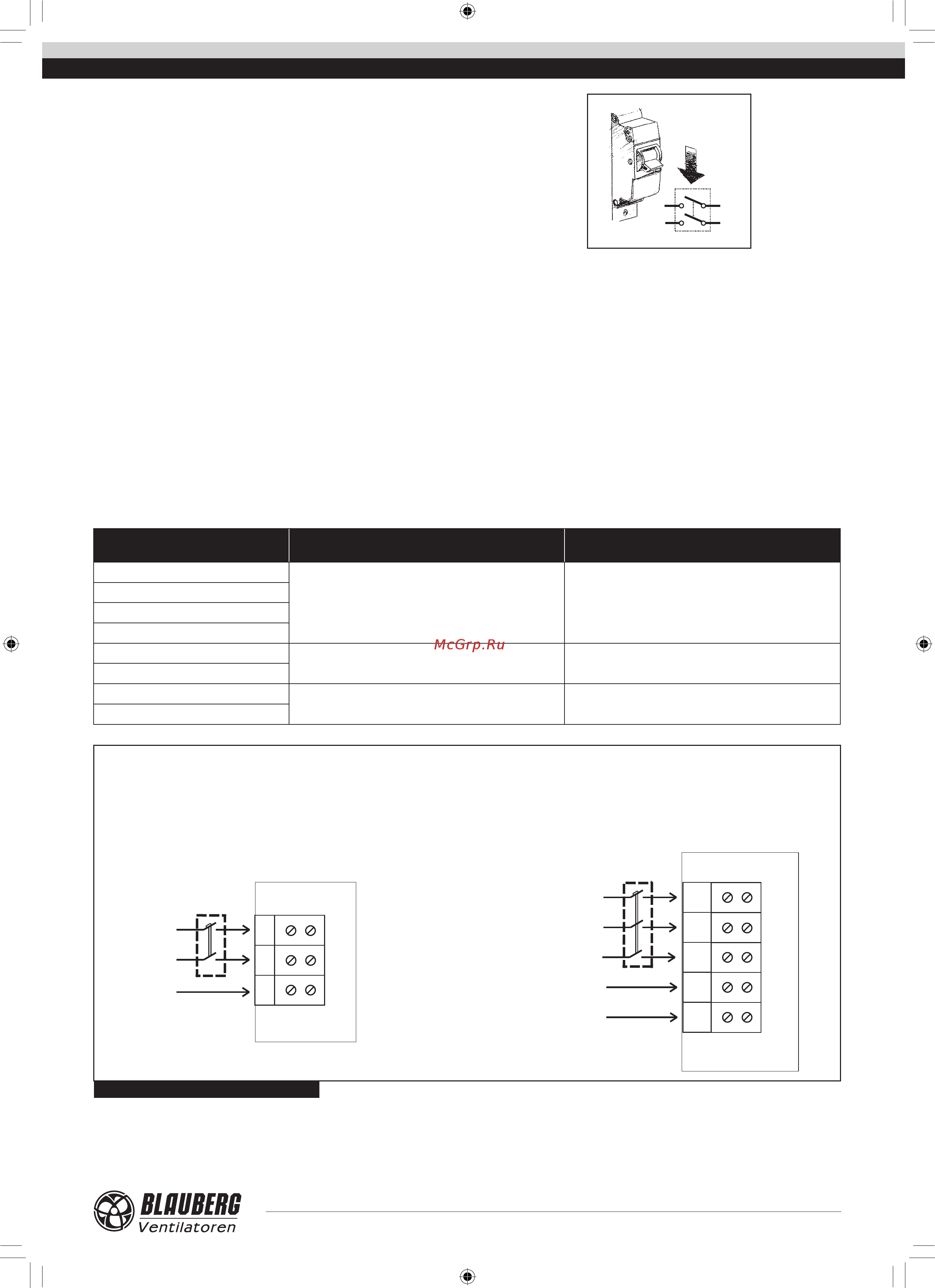

Рис. 8. Электрическая схема подключения
KOMFORT_LE_v2(2)_RU.indd 9 10.08.2015 12:37:01
