VENTO Ergo A50/50-1 Pro

Перемычка между контактами 1 и 2 или 2 и 3 разъема CN7 определяет

направление движения в режиме Проветривание:

• если перемычка находится между контактами 1 и 2, то в режиме

Проветривание будет осуществляться вытяжка воздуха (по

умолчанию).

• если перемычка находится между контактами 2 и 3, то в режиме

Проветривание будет осуществляться приток воздуха.

Положение перемычки на каждом из подключенных последовательно

установок определяет направление вращения в режиме Проветривание

и фазу работы в режиме Регенерация. То есть, если на первой установке

перемычка находится между контактами 2 и 3, а на второй установке

перемычка находится между контактами 1 и 2, то в режиме Регенерация

установки будут работать в противофазе.

Контроллер

с контактами

TB2

CN7

Output

Input

Output

Input

Output

Input

1~100-230

50-60 Гц

1~100-230 В

50-60 Гц

Установка №10

Последовательное подключение более 10-ти установок

Установка №11Установка №1

К СЛЕДУЮЩЕЙ

УСТАНОВКЕ

2. Последовательное подключение более 10 установок.

При подключении более 10-ти установок (см. Рис.19) на 11-ю

установку питание (клеммы L и N) подается не от предыдущей установки,

а от сети питания.

Управляющие сигналы G и D подаются от 10-й установки по кабелю

2х0,5 мм

Далее установки от №12 до №20 подключаются к установке №11

аналогично подключению установок от №1 до №10. При этом всеми

соединенными установками управляет установка №1.

Все соединенные последовательно установки должны быть

обязательно заземлены!

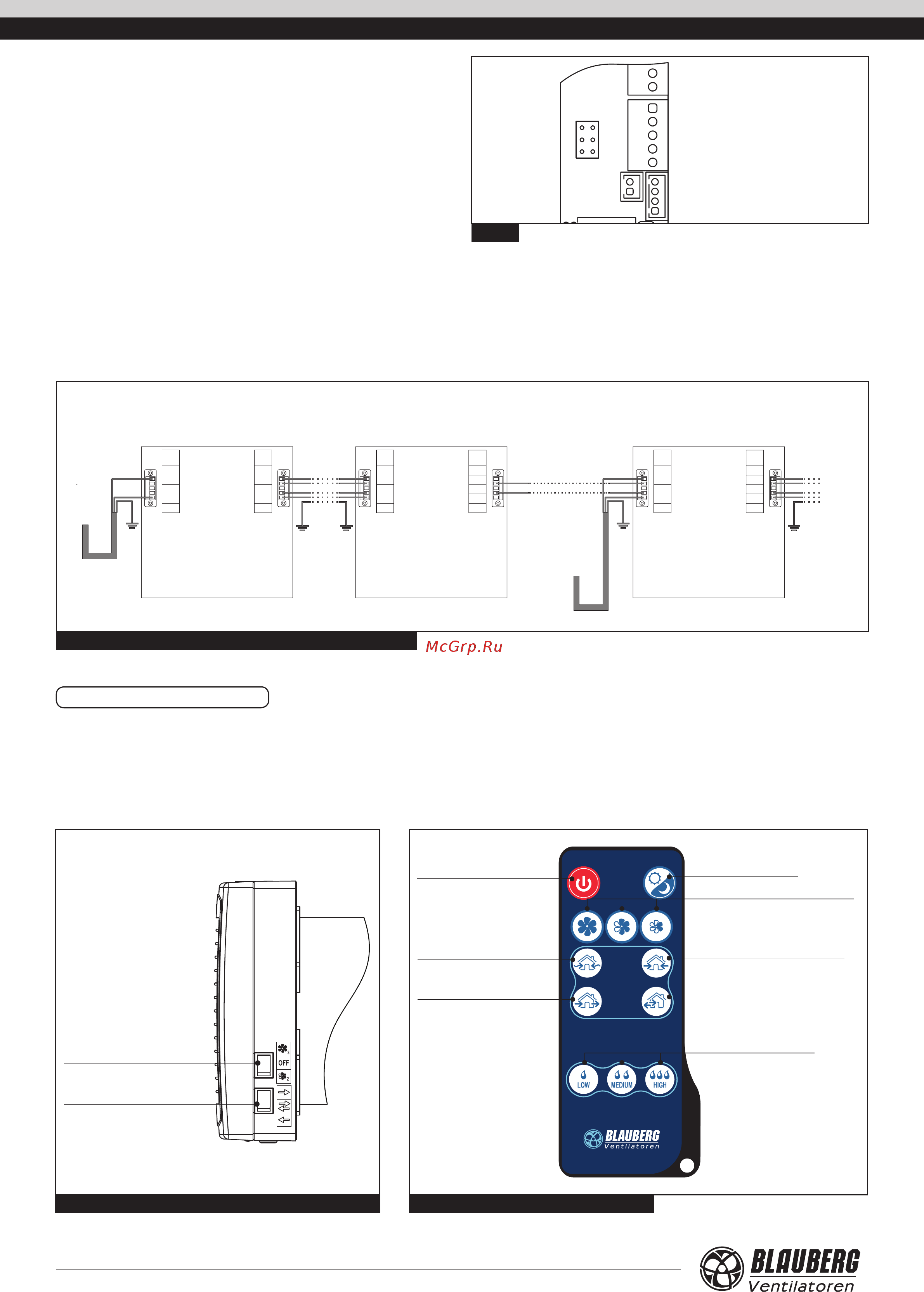

Рис. 18.

Рис. 19. Последовательное подключение более 10-ти установок

Рис. 20. Переключатели на корпусе блока вентилятора Рис. 21. Пульт дистанционного управления

Управление установкой осуществляется при помощи кнопок,

расположенных на корпусе блока вентилятора или пульта дистанционного

управления.

Управление кнопками с корпуса установки имеет ограниченные

возможности:

1) можно включить только вторую и третью скорость;

2) установить три из четырех режимов вентиляции.

Пульт дистанционного управления предоставляет более широкие

возможности управления.

Контроль влажности осуществляется только с пульта

управления!

Переключатель

скорости

Переключатель

режимов вентиляции

УПРАВЛЕНИЕ УСТАНОВКОЙ

./. 

 



  (3-2-1)

 



  

 

 


