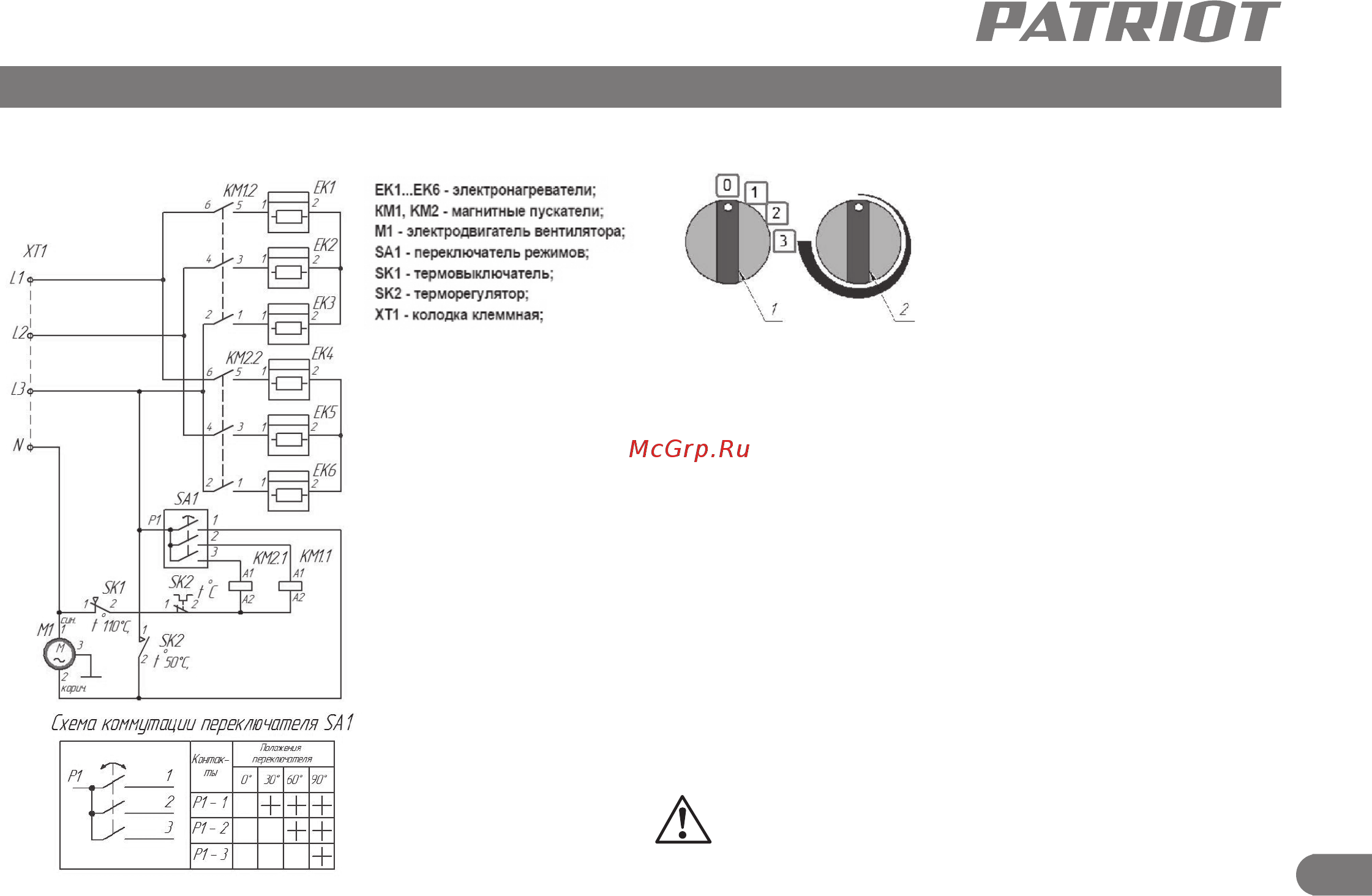

РЛТР1ОТ УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПОДГОТОВКА К РАБОТЕ 6 ПОДГОТОВКА К РАБОТЕ 5 5 Электрическая схема пушки ЕК1 ЕК6 электронагреватели КМ1 КМ2 магнитные пускатели М1 электродвигатель вентилятора SA1 переключатель режимов SK1 термовыключатель SK2 терморегулятор ХТ1 колодка клеммная 1 переключатель режимов 2 терморегулятор 6 1 Установить переключатель режимов поз 1 в положение выключено 0 а ручку терморегулятора поз 2 в крайнее против часовой стрелки положение Сетевую розетку подключить к стационарной электросети 6 2 Для подключения к стационарной электросети необходимо использовать пятижильный кабель сечением медной жилы не менее 6 0 мм2 для РТ 024 и не менее 10 0 мм2 для РТ О 30 Для подключения к стационарной электросети необходимо снять верхнюю крышку тепловентилятора подключить силовой кабель к клеммной колодке тепловентилятора и заземлить согласно маркировке на панели затянув гайку кабельного ввода жестко зафиксировать кабель подключить силовой кабель к щиту питания ВНИМАНИЕ Работы должен проводить специалист имеющий допуск на проведение работ с электрооборудованием напряжением до 1000 В
