CDP-3/5

МОНТАЖ

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

УПРАВЛЕНИЕ

Монтаж переключателя скоростей осуществляется следующим

образом (Рис.2):

1) Снимите ручку переключателя скоростей.

2) Аккуратно отверткой отстегните защелки передней панели

переключателя и снимите ее.

3) Проложите кабель в стене к месту монтажа переключателя.

4) Подключите провода к переключателю и закрепите заднюю панель в

стене через отверстия для крепежа.

5) Установите переднюю панель и ручку переключателя.

Подключение переключателя к вентиляционным установкам

и вентиляторам производится согласно схеме, указанной на

Рис.3.

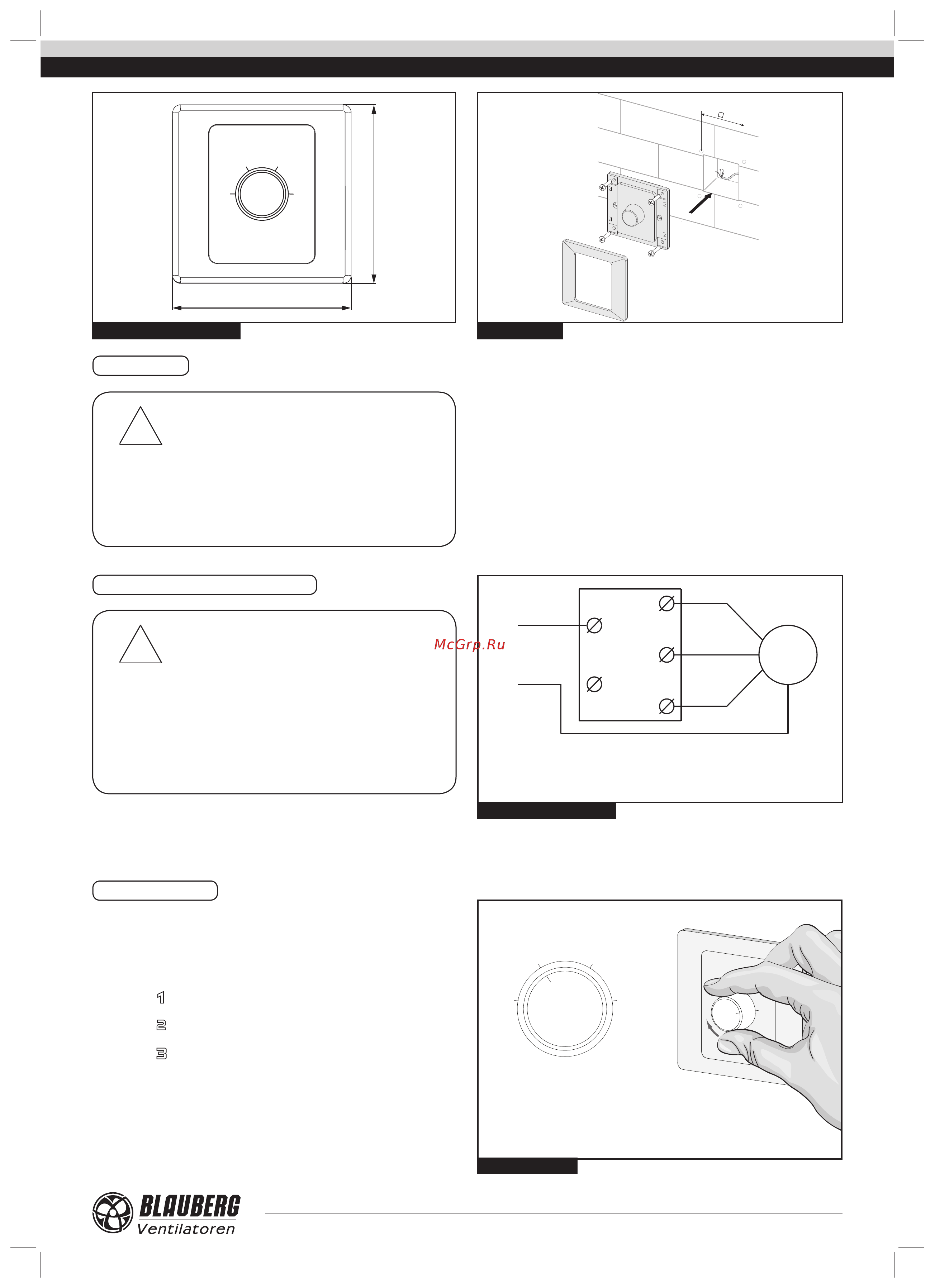

Рис. 1. Габаритные размеры Рис. 2. Монтаж

Рис. 3. Схема подключения

Рис. 4. Управление

230 B / 50-60 Гц

3-я

скорость

1-я

скорость

2-я

скорость

M - вентиляционное оборудование

3OFF

Для включения необходимой скорости вентиляционного

оборудования, подключенного к переключателю, поверните

ручку переключателя по часовой стрелке к соответствующей

маркировке (Рис. 4.):

— 1-я скорость;

— 2-я скорость;

— 3-я скорость.

Для выключения оборудования поверните ручку

переключателя против часовой стрелки и установите ее в

положение «0» (левое положение).

ВНИМАНИЕ

Убедитесь, что переключатель не

поврежден. Не используйте поврежденный

переключатель! Не устанавливайте

переключатель на неровной поверхности! Во

время затяжки шурупов не прикладывайте

чрезмерных усилий во избежание деформации

изделия.

Все работы должны проводиться при

выключенном напряжении сети.

Все работы по монтажу и техобслуживанию

электрического оборудования должны

выполнятся только специально

квалифицированным персоналом, имеющим

разрешение на выполнение электрических

работ.
