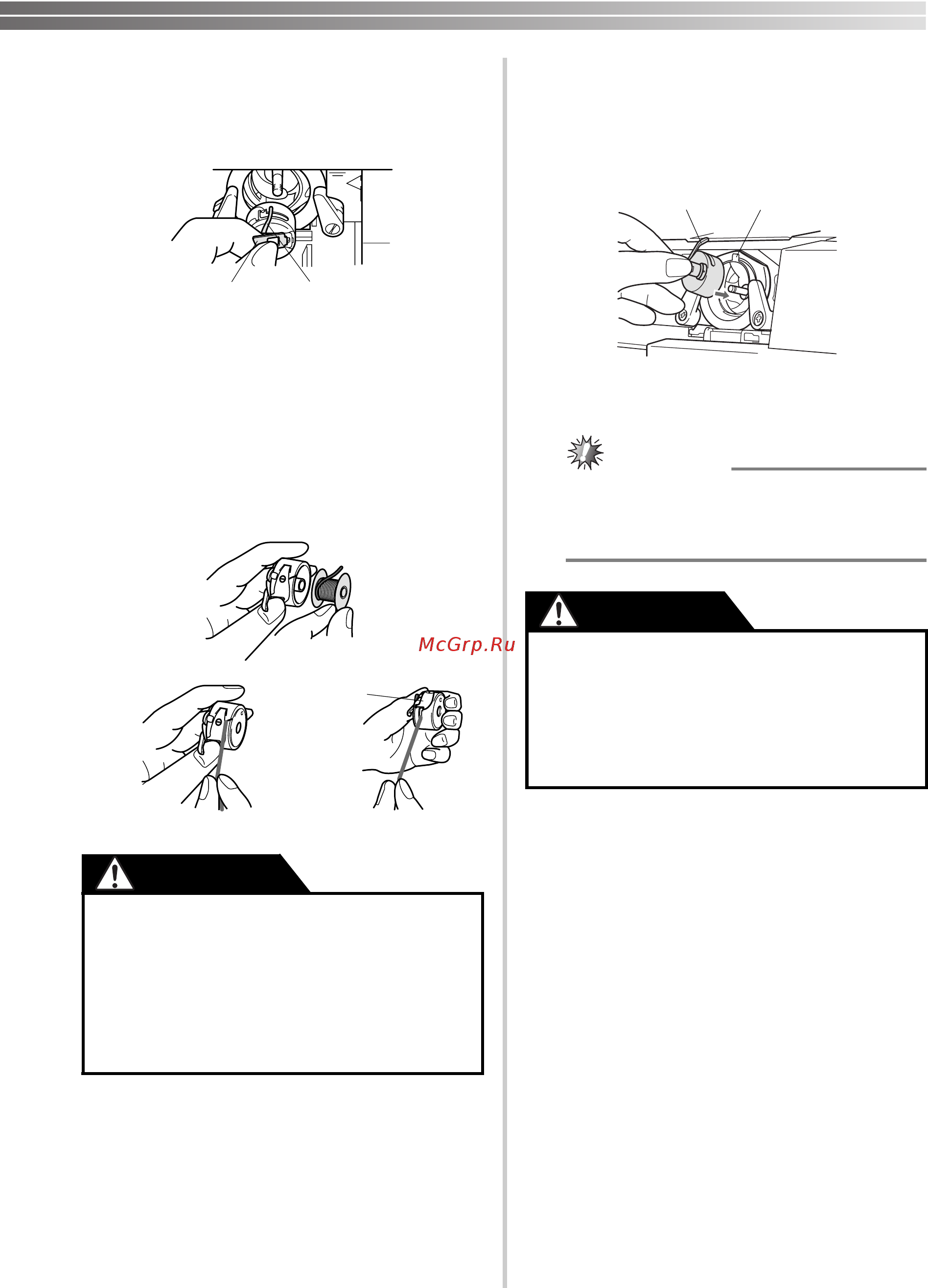

Откройте крышку челночного устройства,
находящегося за столикомPприставкой в
передней части машины, и выньте шпульный
колпачок из челнока, потянув его защелку на
себя.
1 Защелка шпульного колпачка
2 Палец шпульного колпачка
3
Отмотайте приблизительно 10 см нити с
полностью намотанной шпульки и вставьте
шпульку в шпульный колпачок. (См. рис. AP1.)
Проденьте отмотанный конец нити в щель,
затем вниз и влево, как показано на рис. AP2,
до тех пор, пока нить не попадет в отверстие
под пружиной регулировки натяжения
(рис. AP3).
1 Пружина регулировки натяжения нити
4
Держа шпульный колпачок за защелку,
вставьте его до упора в челнок, после чего
отпустите защелку. Следите за тем, чтобы
палец шпульного колпачка вошел в
предназначенный для него паз в верхней части
челнока.
1 Палец шпульного колпачка
2 Паз
Примечание
● Если неправильно вставить шпульный
колпачок в машину, то сразу после начала
шитья он выпадет из челнока.
● Устанавливайте шпульку таким образом,
чтобы нить с нее разматывалась в
правильном направлении. Если нить
будет разматываться в неправильном
направлении, это может нарушить
настройку натяжения нити и привести к
поломке иглы.
1
2
A-1
A-2 A-3
1
ВНИМАНИЕ
● Для уменьшения риска получения травмы
от движущихся частей обязательно
выключите машину перед ее
обслуживанием. Кроме того, убедитесь,
что крышка челночного устройства
закрыта.
12
ВНИМАНИЕ
XL5050ru.book Page 19 Wednesday, August 24, 2005 5:52 PM
