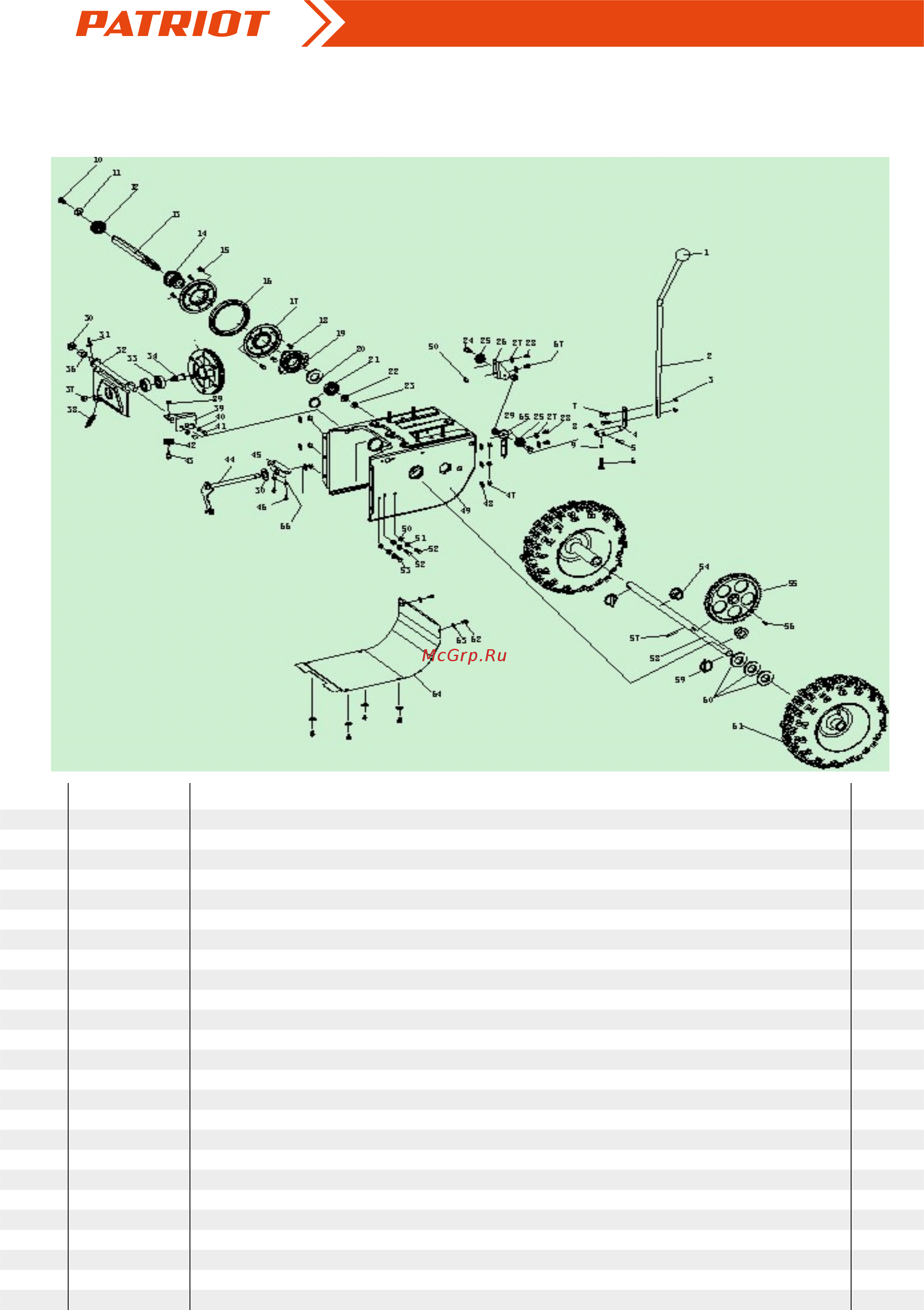

Patriot PRO 655 E [6/23] Артикул 426108415 элементы привода схема c

– 6 –

снегоуборщик

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

С1 003512073 Наконечник рычага 1

С2 003512074 Рычаг переключений КПП 1

С3 003512075 Гайка 6 2

С4 003512076 Привод рычага КПП 1

С5 003512077 Болт 6х25 1

С6 003512078 Болт 6х25 1

С7 003512079 Болт 6х20 2

С8 003512080 Гайка 6 1

С9 003512081 Гайка 6 1

С10 003512082 Болт 8х16 1

С11 003512083 Прокладка плоская 8х28х2 3

С12 003512084 Подшипник 6203 1

С13 003512085 Вал приводной 1

С14 003512086 Муфта сцепления 1

С15 003512087 Болт 6х12 3

С16 003512088 Фрикционное кольцо 1

С17 003512089 Чашка сцепления 2

С18 003512090 Болт 6х12 3

С19 003512091 Крышка сцепления 2

С20 003512092 Стопорное кольцо вала 1

С21 003512093 Подшипник 6203 1

С22 003512094 Прокладка плоская 10х28х2 1

С23 003512095 Гайка 10 1

С24 003512096 Винт 2

С25 003512097 Шкив 2

АРТИКУЛ: 426108415

ЭлеМеНтЫ ПривоДа

СХЕМА c
