StarLine 2CAN 35
4
инструкция по установке
5
Основной алгоритм установки и
настройки
2
1
3
Для большинства пользователей необходимо и достаточно
выполнить шаги 1 и 3. Модуль 2CAN 35 будет работать в полном
объеме своих функций.
Если Вы хотите изменить конфигурацию модуля, — необходимо
выполнить шаг 2. Программирование CAN интерфейса можно
осуществить как при первоначальной настройке модуля,
так и после подключения модуля к шине CAN. В отсутствии
ПК или приложения «Программатор CAN Телематика» для
согласования и программирования модуля используется кнопка
программирования.
Информацию о подключении CAN интерфейсов
модуля к Вашему автомобилю можно найти на
сайте
can.starline.ru.

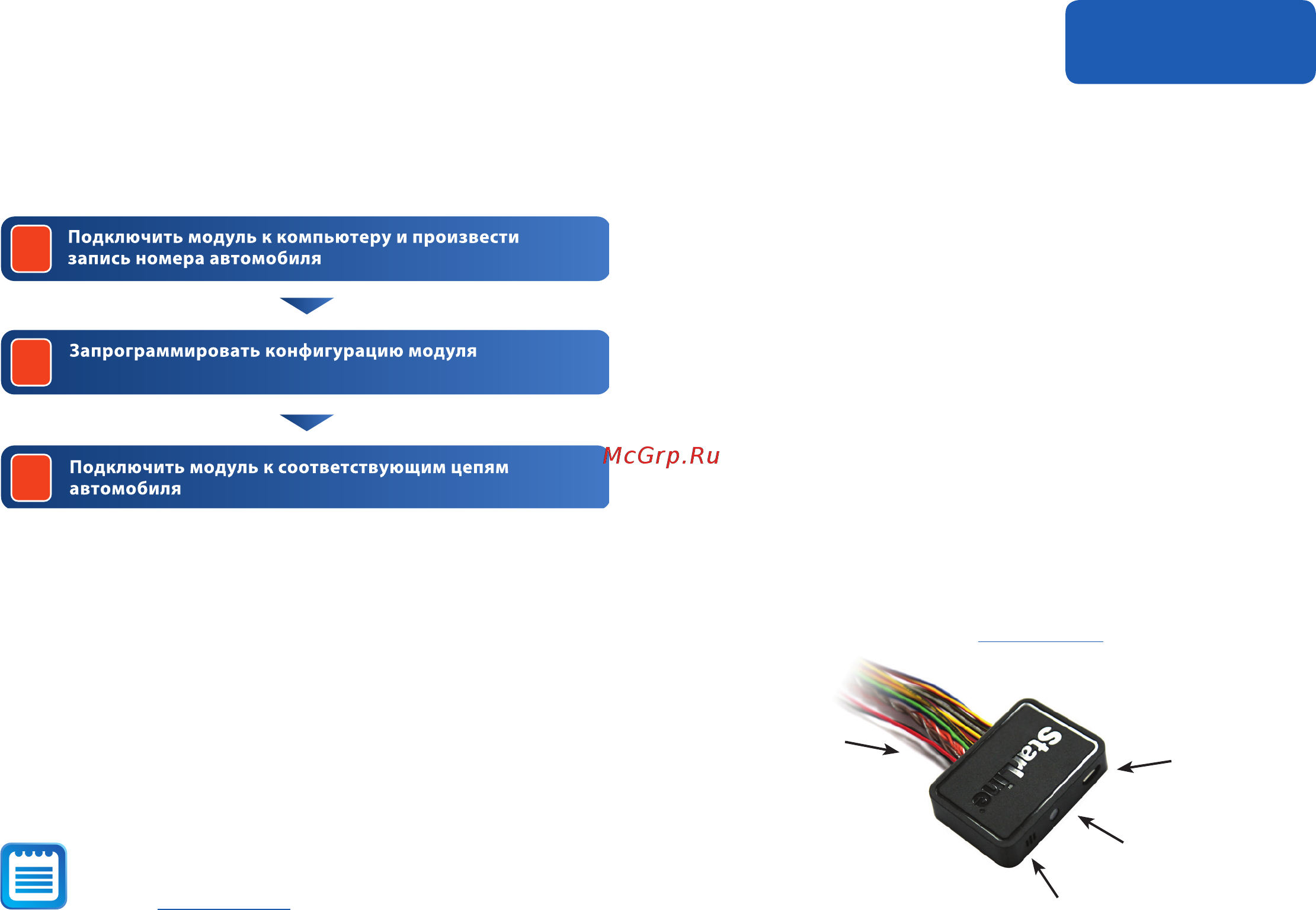

Рис. 1. Общий вид модуля 2CAN 35
Описание модуля
Интерфейсный модуль StarLine 2CAN 35 (рис.1), в дальнейшем
«модуль», предназначен для облегчения работ по установке
систем сигнализации и дополнительного оборудования в
автомобили, оборудованные шиной CAN. Модуль позволяет
как считывать из шины требуемую информацию, так и
управлять некоторыми устройствами автомобиля. Модуль
подключается к автомобильной шине (шинам) CAN и
согласуется с ней на программном и аппаратном уровне в
соответствии с требованиями разработчика шины — фирмы
«Robert Bosch» GmbH (Германия). В модуле реализованы
функции управления аварийной световой сигнализацией,
центральным замком, отпиранием багажника, функцией
«комфорт» и штатной сигнализацией автомобиля; существует
возможность получения сигналов состояния его основных
узлов и систем; охранные функции модуля позволяют
защитить автомобиль от угона путем блокировки двигателя.
Узнать, какие функции поддерживаются в конкретном
автомобиле, можно на сайте
can.starline.ru.
Кнопка
программирования
Звуковой извещатель
Сигнальный
разъем
Разъем
microUSB
