11
RU
D:\_SONY TV\KP\SY17_KP_RU3_RG_E21\4689560121_RU\030ADD.fm masterpage: Right
KD-75XE94xx / 65XE93xx / 55XE93xx
4-689-560-12(1)
RU
UA

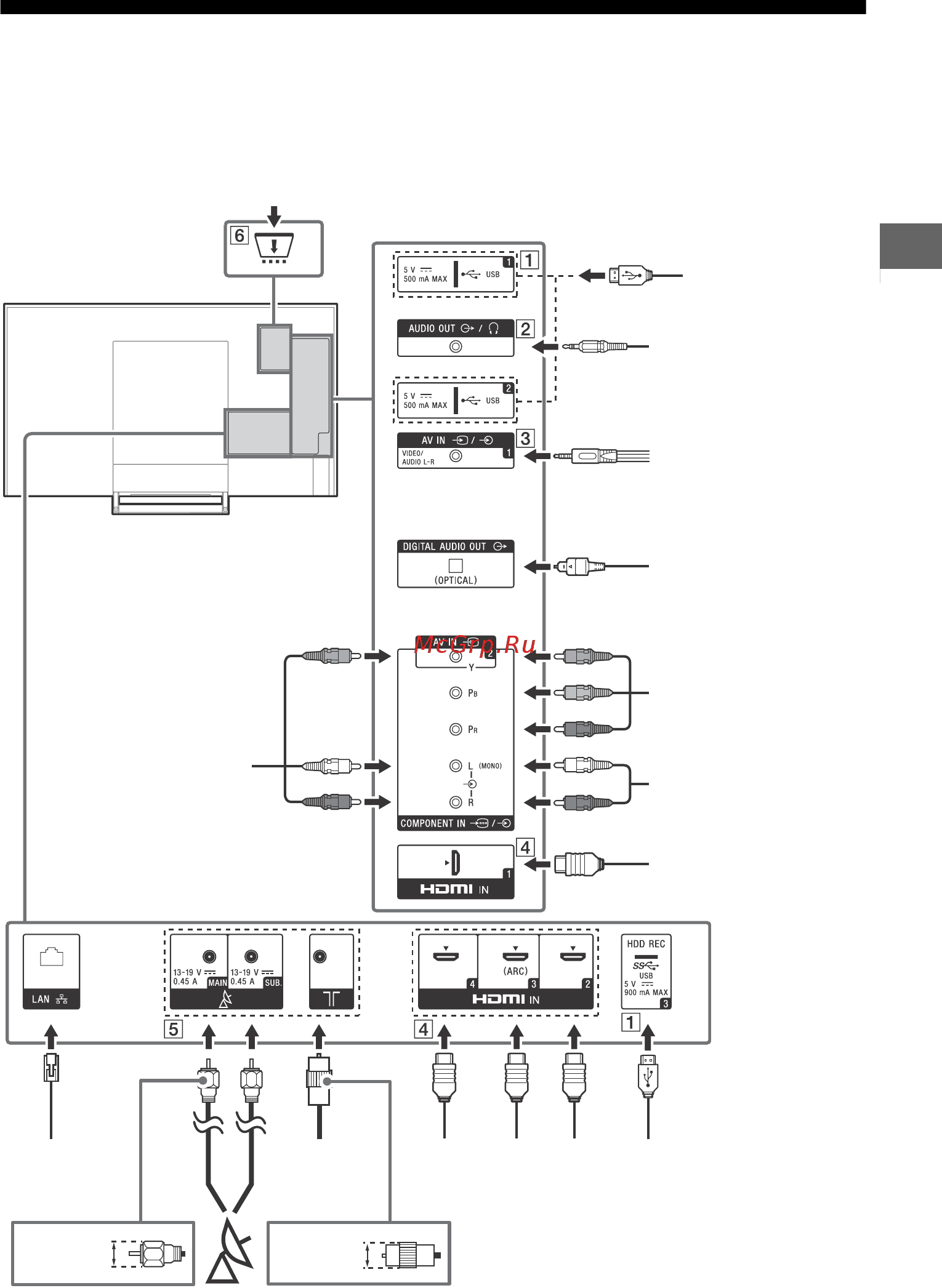

Схема подключения
Для получения дополнительной информации о подключениях см. справочное руководство,
нажав на пульте дистанционного управления кнопку HELP.
< 14 мм < 14 мм
*1
Наушники/домашняя
акустическая система/
сабвуфер
Цифровая
фотокамера/
видеокамера/
USB-накопитель
Домашняя
акусти-
ческая
система с
устройством
ARC/HDMI
Кабель/
антенна/
телеприставка
DVD-проигрыватель
с компонентным
выходом
Маршрутизатор
Видеомагнитофон/
оборудование
для видеоигр/
DVD-проигрыватель/
Видеокамера
Видеомагнитофон/
оборудование
для видеоигр/
DVD-проигрыватель/
Видеокамера/
Телеприставка*
2
Устройство
HDMI
Домашняя
акустическая система
с оптическим
аудиовходом
Модуль
ограниченного
доступа
Спутник
Устройство HDMI
Устройство
HDMI
Цифровая
фотокамера/
видеокамера/
USB-накопитель
