Техническое обслуживание 249
7
——
—————————————————————————————————————————————————————
—
—————————————————————————————

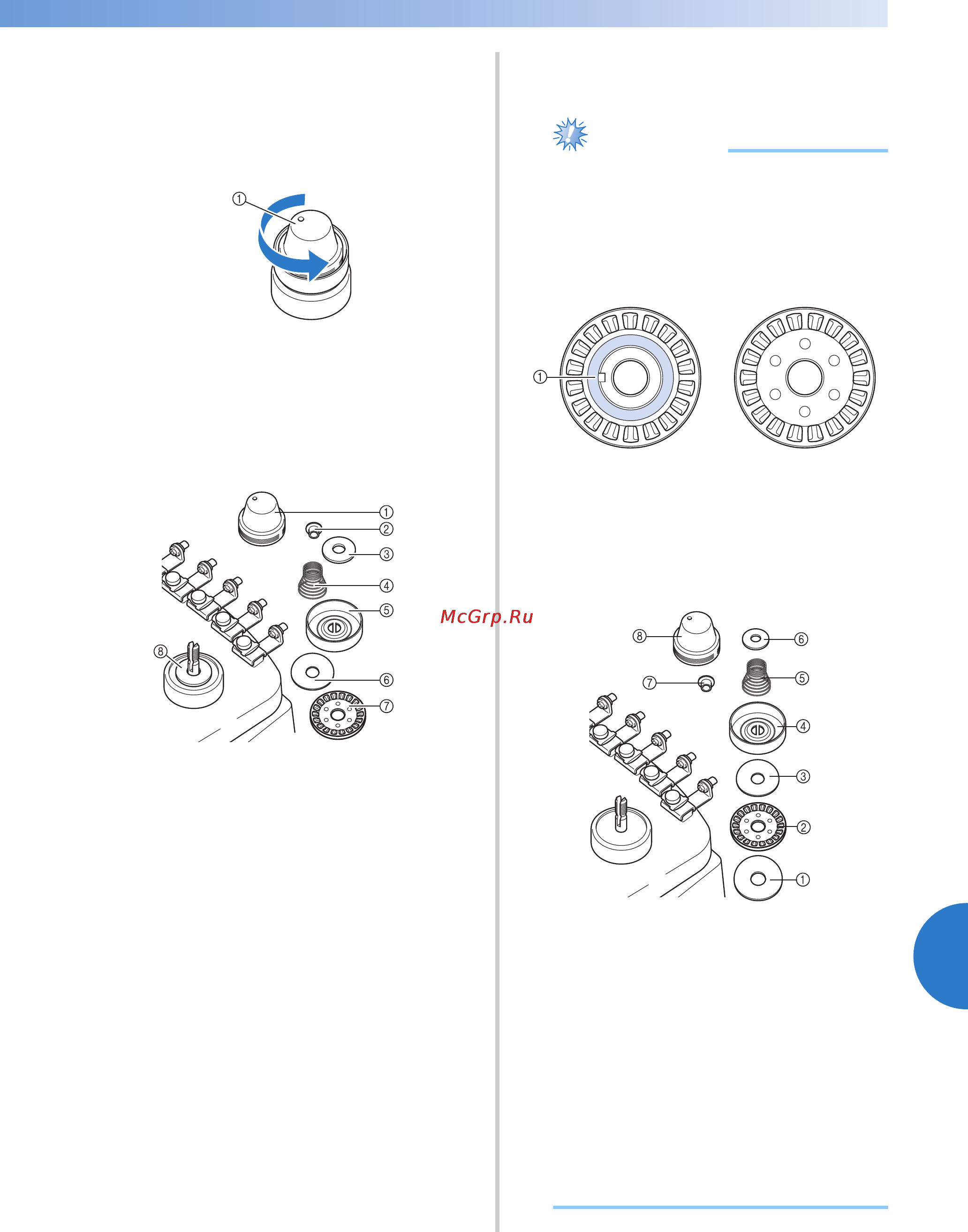

■ Разборка и очистка блока натяжения
1
Чтобы снять регулятор натяжения
нити, поверните регулятор против
часовой стрелки, как показано на
рисунке.
1 Регулятор натяжения нити
2
При помощи прилагаемой щеточки для
очистки удалите все обрывки нити и
пыль с двух войлочных шайб
(верхней, нижней) внутри регулятора
натяжения нити.
1 Регулятор натяжения нити
2 Нейлоновая шайба
3 Нейлоновая шайба предназначена только
для натяжителя № 4
4 Пружина натяжения
5 Базовая пружина натяжения
6 Войлочная шайба (верхняя)
7 Регулятор натяжения
8 Войлочная шайба (нижняя)
3
Сборка блока натяжения.
Примечание
● При сборке блока натяжения будьте
внимательны и не установите
регулятор натяжения верхним краем
вниз.
На нижней части имеется магнит.
1 Магнит
●
При сборке блока натяжения только
натяжитель № 4 имеет на одну деталь
больше, чем остальные блоки натяжения.
1 Войлочная шайба (нижняя)
2 Регулятор натяжения (с магнитом внизу)
3 Войлочная шайба (верхняя)
4 Базовая пружина натяжения
5 Пружина натяжения
6
Нейлоновая шайба (только для натяжителя № 4)
7 Нейлоновая шайба
8 Регулятор натяжения нити
● При сборке блока натяжения будьте
внимательны и следите, чтобы не
потерять детали и чтобы все детали
были установлены на свои места.
Если блоки натяжения собраны
неправильно, возможно неправильное
функционирование машины.
Низ Верх
