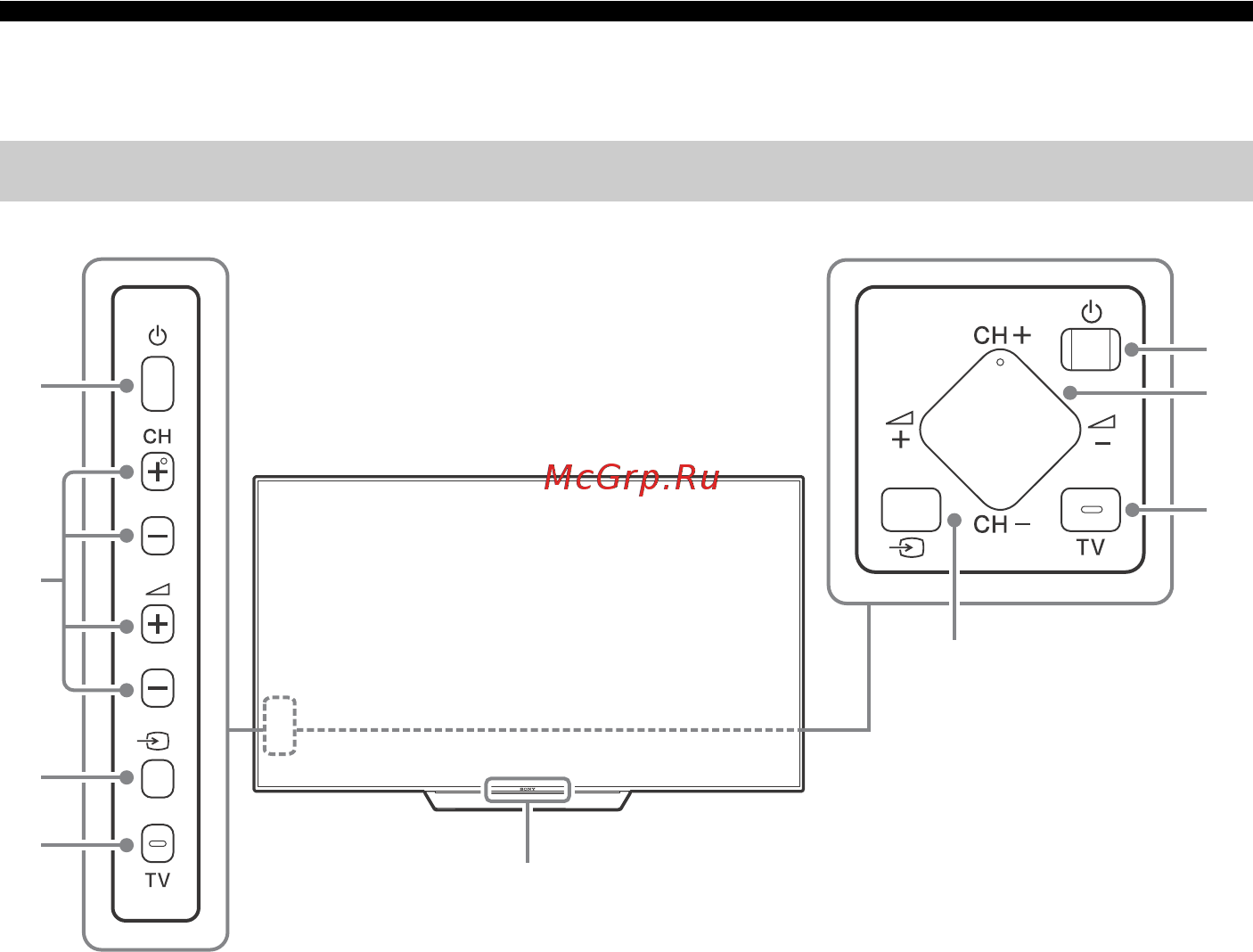

Детали и элементы управления
Только KD-75XD9405, KD-65/55XD9305
Датчик пульта дистанционного
управления*
1
/ светочувствительный
датчик*
1
/ светодиодный индикатор /
передатчик Sync 3D-сигнала*
1
*
2
Индикатор подсветки загорается или
мигает в соответствии с состоянием
телевизора.
•Белый
При включении телевизора/в режиме
отключения изображения/при
обновлении программного
обеспечения и т.д.
• Голубой
При беспроводном соединении с
мобильным устройством.
• Розовый*
2
Режим записи.
•Желтый
Установлен таймер.
(питание)
CH +/- (канал)
+/- (громкость)
(выбор источника входного
сигнала)
Служит для отображения и выбора
источника входного сигнала.
TV
Переключение на канал телевизора или
входной сигнал от других устройств.
*1 Не следует размещать какие-либо предметы
около датчика.
*2 Только в определенных регионах/странах/
моделях телевизора.
Элементы управления и индикаторы
̔
Ȫ
ȫ
Ȭ
ȭ
Ȫ
ȫ
ȭ
Ȭ
Кроме KD-75XD9405, KD-65/55XD9305
