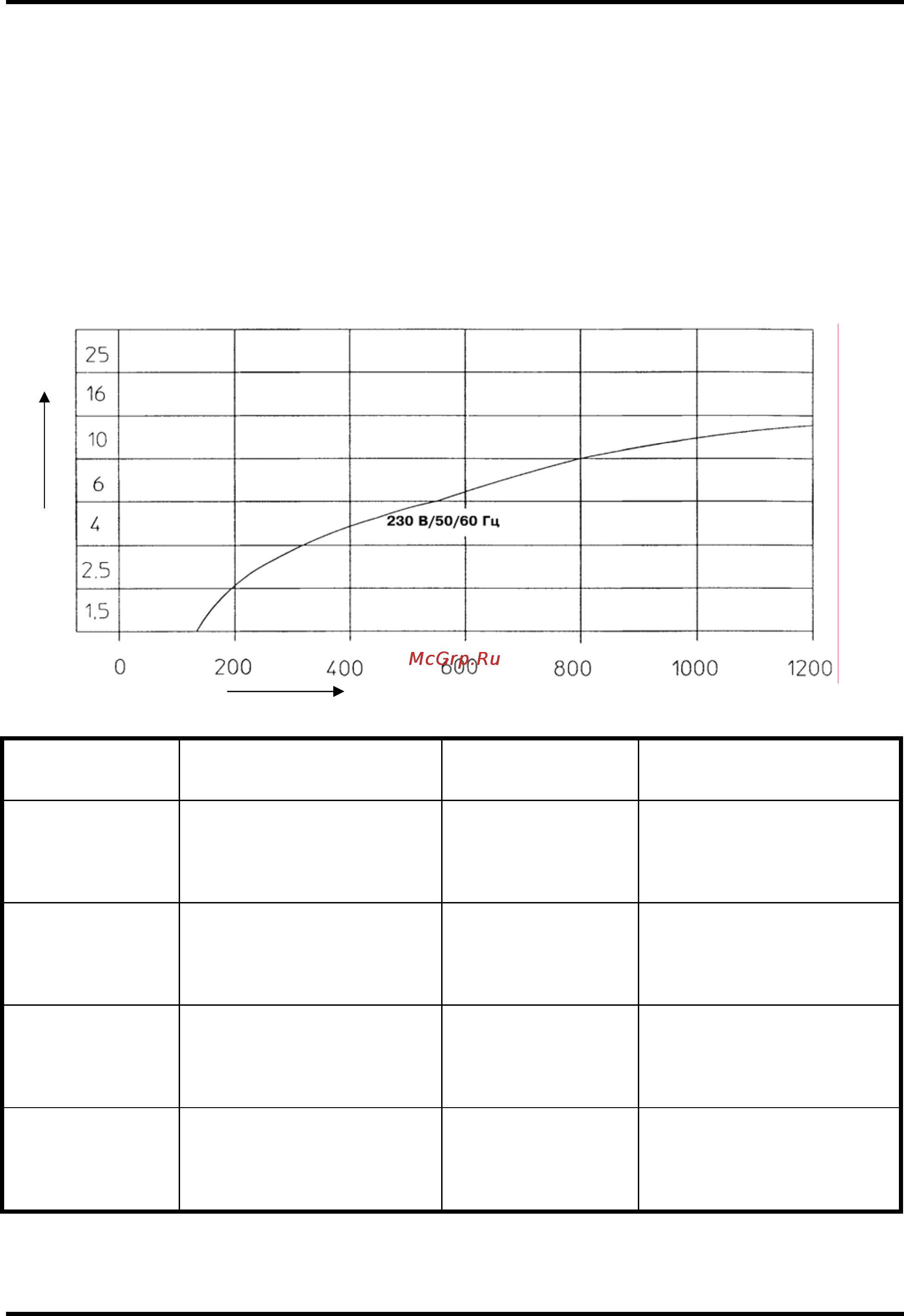

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ПОПЕРЕЧНОГО СЕЧЕНИЯ
ПРИСОЕДИНИТЕЛЬНЫХ ПРОВОДОВ
16
Определение необходимого сечения проводов удлинителей кабеля и силовых линий
Этот расчет выполняется с учетом следующих предпосылок:
1. Омическое и индуктивное сопротивление силовой линии определяется при допустимом падении
напряжения 5 % и соs ϕ = 0 с использованием кривыхнапряжение-частота”.
2. Допустимый нагрев силовой линии - в соответствии с нормами VDE (см. таблицу минимальных
сечений проводов).
Кривыенапряжение-частота
Площадь поперечного сечения питающей линии в мм
2
Номинальная сила тока х длину питающей линии (А х м)
Модель
вибробулавы
Номинальная сила тока, А Длина линии, м Поперечное сечение, мм
2
IRFUN 38 3 A 66 м
110 м
176 м
262 м
1,5 мм
2
2,5 мм
2
4 мм
2
6 мм
2
IRFUN 45 4 A 50 м
83 м
132 м
196 м
1,5 мм
2
2,5 мм
2
4 мм
2
6 мм
2
IRFUN 57 6 A 33 м
55 м
88 м
130 м
1,5 мм
2
2,5 мм
2
4 мм
2
6 мм
2
IRFUN 57k 5 A 40м
66 м
105 м
157 м
1,5 мм
2
2,5 мм
2
4 мм
2
6 мм
2
) ВНИМАНИЕ! Для не предусмотренных заранее удлинителей кабеля следует всегда использо-
вать провода сечением 2,5 мм
2
.
