5

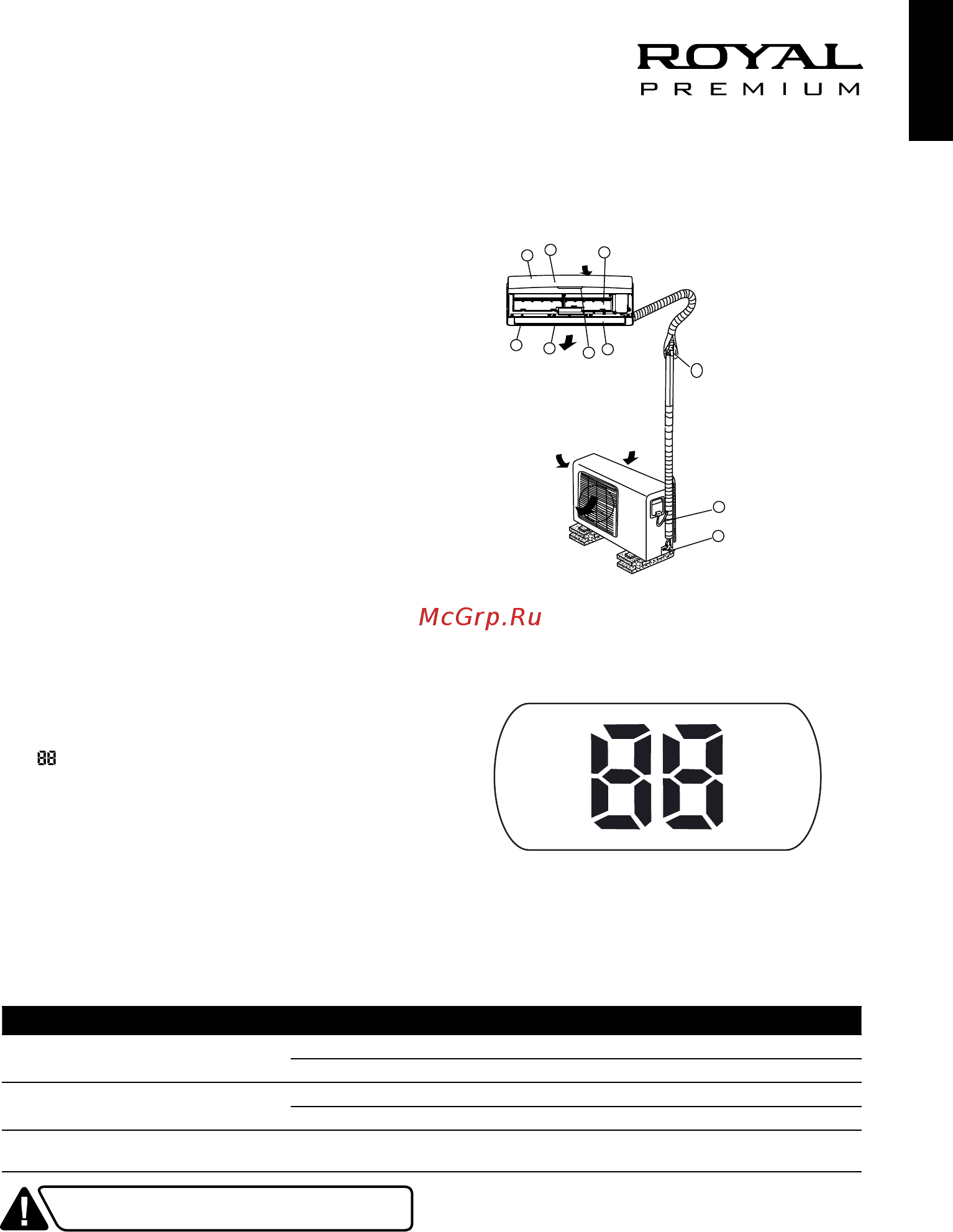

УСТРОЙСТВО КОНДИЦИОНЕРА
4. УСТРОЙСТВО КОНДИЦИОНЕРА
Внутренний блок
1. Лицевая панель
2. Воздухозаборник
3. Воздушный фильтр
4. Выход воздуха
5. Жалюзи горизонтального
воздушного потока
6. Внутренние вертикальные жалюзи
воздушного потока
7. Светодиодный дисплей
Внешний блок
8. Трубопроводы хладагента
9. Соединительный кабель
10. Запорные вентили
4
3
5
2
6
1
9
10
8
7
Боковой
воздухозаборник
Воздуховыпускное
отверстие
Тыльный
воздухозаборник
6. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
Режим работы
1 Обогрев
Наружный воздух от -7
0
С до + 24
0
С
Воздух в помещении не выше +30
0
С
2 Охлаждение
Наружный воздух не выше +43
0
С
Воздух в помещении от +17
0
С до +32
0
С
3 Осушение
Наружный воздух не выше +43
0
С
Воздух в помещении от +10
0
С до +32
0
С
ВНИМАНИЕ!
1. Если указанные условия эксплуата-
ции не выполняются, то срабатывают
устройства защиты, что ведет к от-
ключению кондиционера.
2. Влажность воздуха в помещении не
должна превышать 80%. Если это ус-
ловие не выполняется, то на поверх-
ности кондиционера может образо-
ваться конденсат.
5. ПАНЕЛЬ ИНДИКАЦИИ ВНУТРЕННЕГО БЛОКА
Внутренний блок
1.
- Индикация температуры
