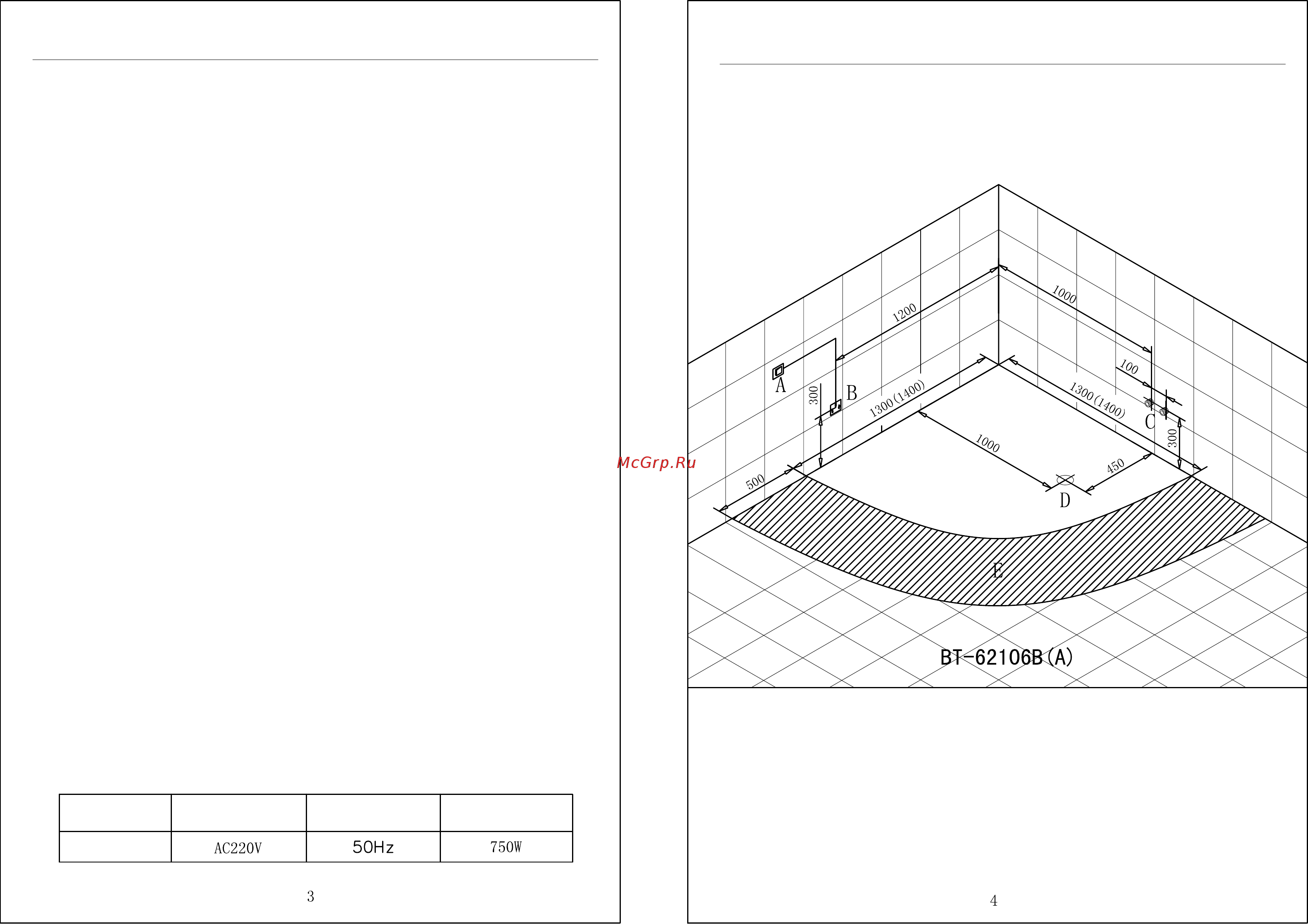

ORANS BT-62106B [3/6] Монтажная схема

ORANS BT-62106B [3/6] Монтажная схема
2.    
2.1  :     32.
    .
 “”   .
2.2 :    : 220/50, 10,
 , 3*2.53.     
  .  “”   .
2.3 :    D=1/2”, 
,  .  “” 
 .
2.4 :       
. D 50.  “D”   .
2.5 :  500    
,   . 
   .
:      
 0.10.4MPA
  

 



 

Содержание

Похожие устройства

2 Подключение воды и электричества Монтажная схема 2 1 Вводной автомат Установите вводной автомат на 32А После использования ванны отключайте его Позиция А на монтажной схеме 2 2 Питание Установите розетку с параметрами 220В 50Гц 10А провод медный 3 2 5мм3 Розетка должна быть доступна при снятом боковом экране Позиция В на монтажной схеме 2 3 Водоснабжение Подключите гибкие шланги D 1 2 наконечник штуцер к заранее выведенным трубам Позиция С на монтажной схеме 2 4 Дренаж Подключите гофру с сифона ванны к выводу канализации D трубы 50мм Позиция D на монтажной схеме 2 5 Площадь обслуживания Оставьте 500 мм по периметру ванны пустыми для удобства обслуживания Заштрихованная пространство на монтажной схеме Примечание Рабочее давление воды в системе водопровода от 0 1 0 4МРА Характеристики водяного насоса Наименование Напряжение Частота Мощность Водяной насос AC220V 50Hz 750W з
