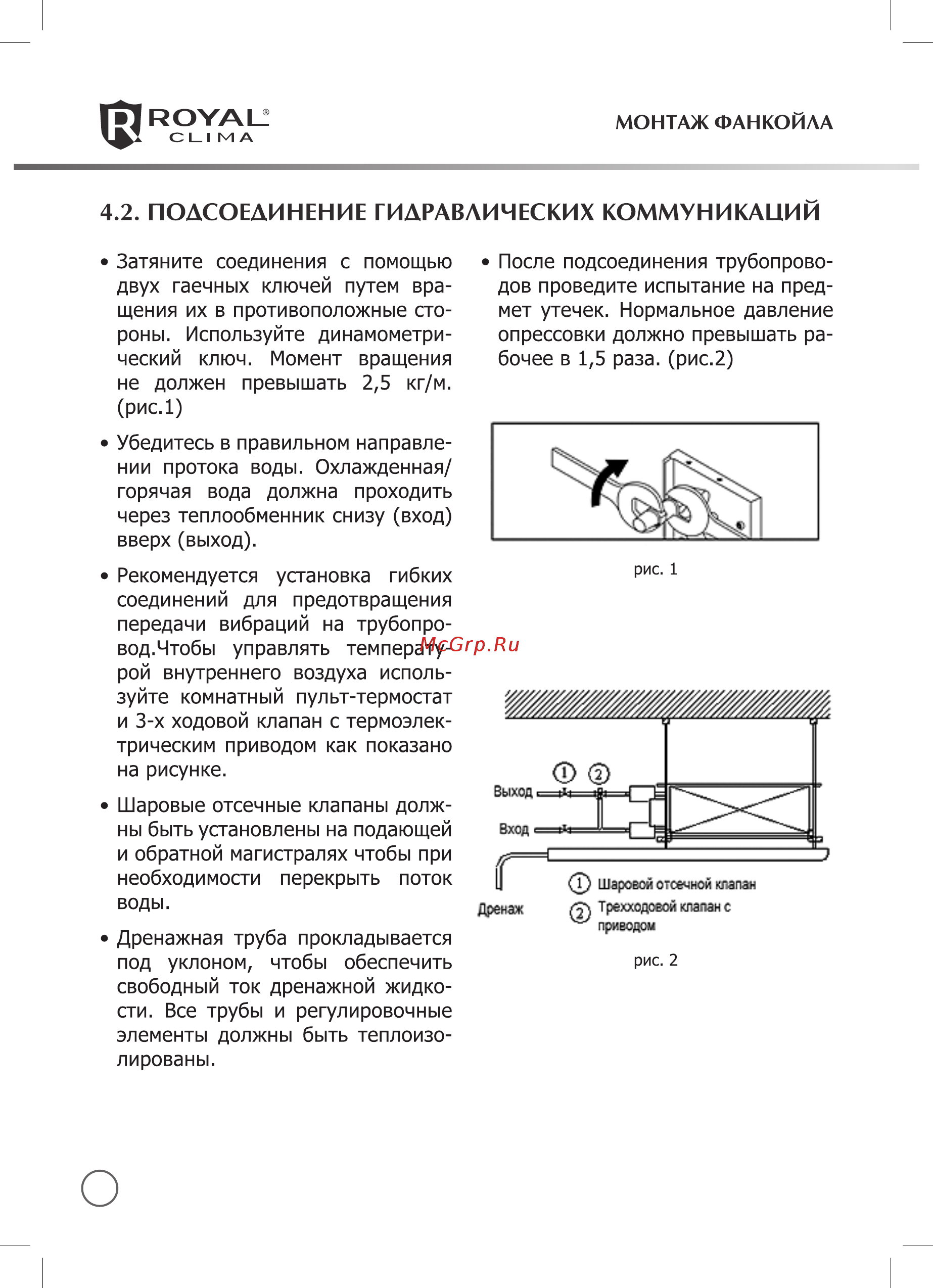

ГJ ROYAU СиIМА МОНТАЖ ФАНКОЙЛА 4 2 ПОДСОЕДИНЕНИЕ ГИДРАВЛИЧЕСКИХ КОММУНИКАЦИЙ Затяните соединения с помощью двух гаечных ключей путем вра щения их в противоположные сто роны Используйте динамометри ческий ключ Момент вращения не должен превышать 2 5 кг м рис 1 После подсоединения трубопрово дов проведите испытание на пред мет утечек Нормальное давление опрессовки должно превышать ра бочее в 1 5 раза рис 2 Убедитесь в правильном направле нии протока воды Охлажденная горячая вода должна проходить через теплообменник снизу вход вверх выход Рекомендуется установка гибких соединений для предотвращения передачи вибраций на трубопровод Чтобы управлять температу рой внутреннего воздуха исполь зуйте комнатный пульт термостат и 3 х ходовой клапан с термоэлек трическим приводом как показано на рисунке Шаровые отсечные клапаны долж ны быть установлены на подающей и обратной магистралях чтобы при необходимости перекрыть поток воды Дренажная труба прокладывается под уклоном чтобы обеспечить свободный ток дренажной жидко сти Все трубы и регулировочные элементы должны быть теплоизо лированы рис 2
