6
УСТАНОВКА
УСТАНОВКА
ОСНОВНОГО КОРПУСА
1. Проделайте в подвесном потолке (он дол-
жен быть горизонтальным) квадратное от-
верстие 615х615 (для моделей VC-C 28P2-
VC-C 45P2) или 835х835 мм (для остальных
моделей). Центр отверстия должен быть в
том же месте, где должен быть центр кор-
пуса фанкойла. Определите длину и диаме-
тры присоединительных трубопроводов и
кабелей. Чтобы выровнять потолок и предо-
твратить вибрацию, пожалуйста, укрепите
потолок в местах, где это необходимо.
2. Выберите место для установки монтажных
шпилек в соответствии с отверстиями под
шпильки на корпусе фанкойла. Выберите
место на несущем потолке и просверлите
4 отверстия диаметром 12 мм, глубиной 50
- 55 мм. Закрепите шпильки в отверстиях с
помощью анкеров. Определите длину мон-
тажных шпилек от потолка, отрежьте лиш-
нюю часть.
3. Закрепите блок гайками на четырех шпиль-
ках и выровняйте его по горизонтали.
Используйте прозрачный шланг, напол-
ненный водой, или уровень для провер-
ки горизонтальности корпуса по четырем
сторонам или по диагоналям. Выровняйте
агрегат таким образом, чтобы промежутки
между корпусом и краями отверстия были

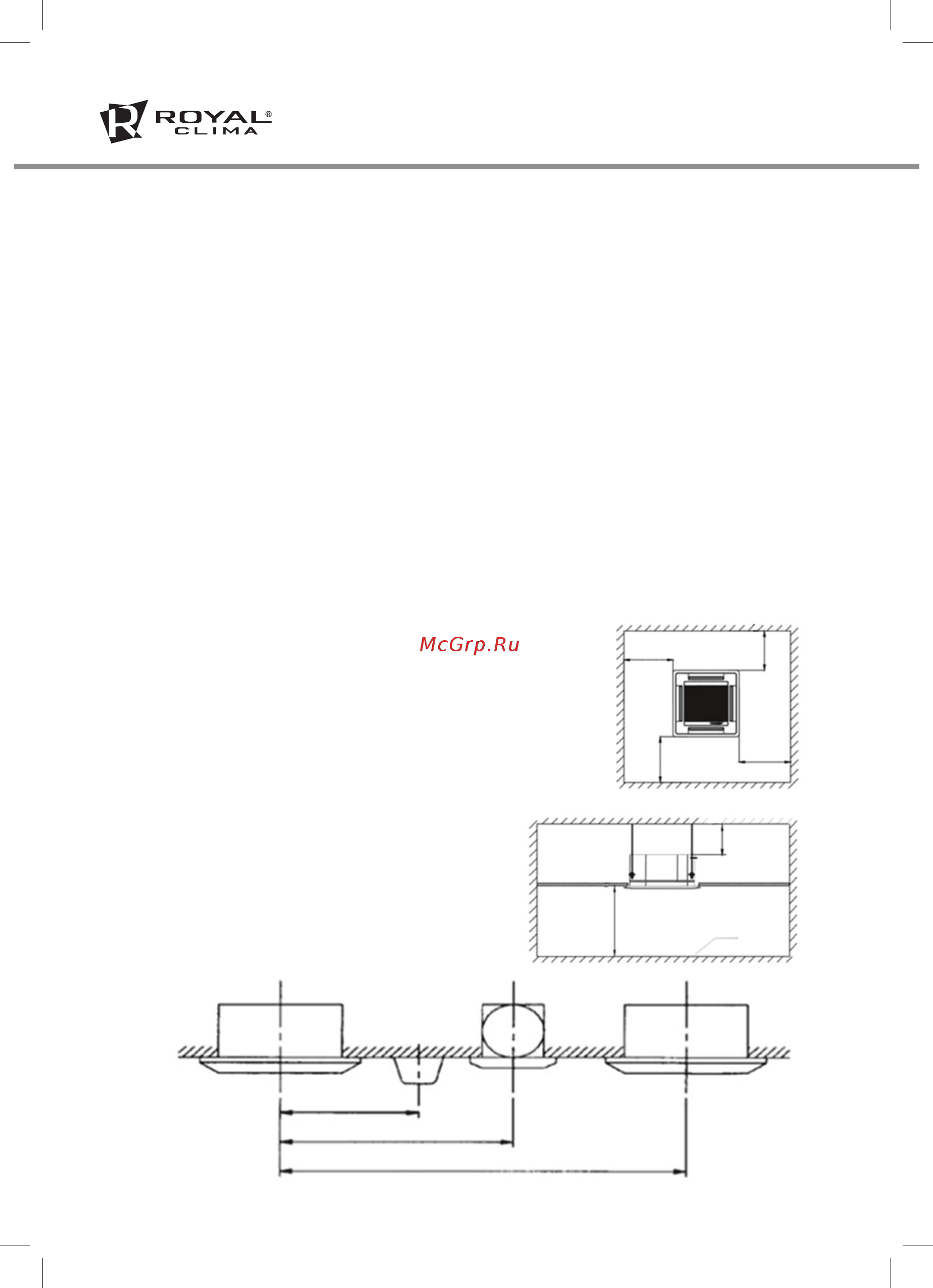

равные. Необходимо соблюдать рассто-
яния междублоком и ближайшими прег-
радами, как показано на рисунке ниже.
Выбор места установки: основание
должно быть прочным и надежным,
способным выдержать четырехкрат-
ный вес агрегата и выдерживать вибра-
цию в течение длительного времени.
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
