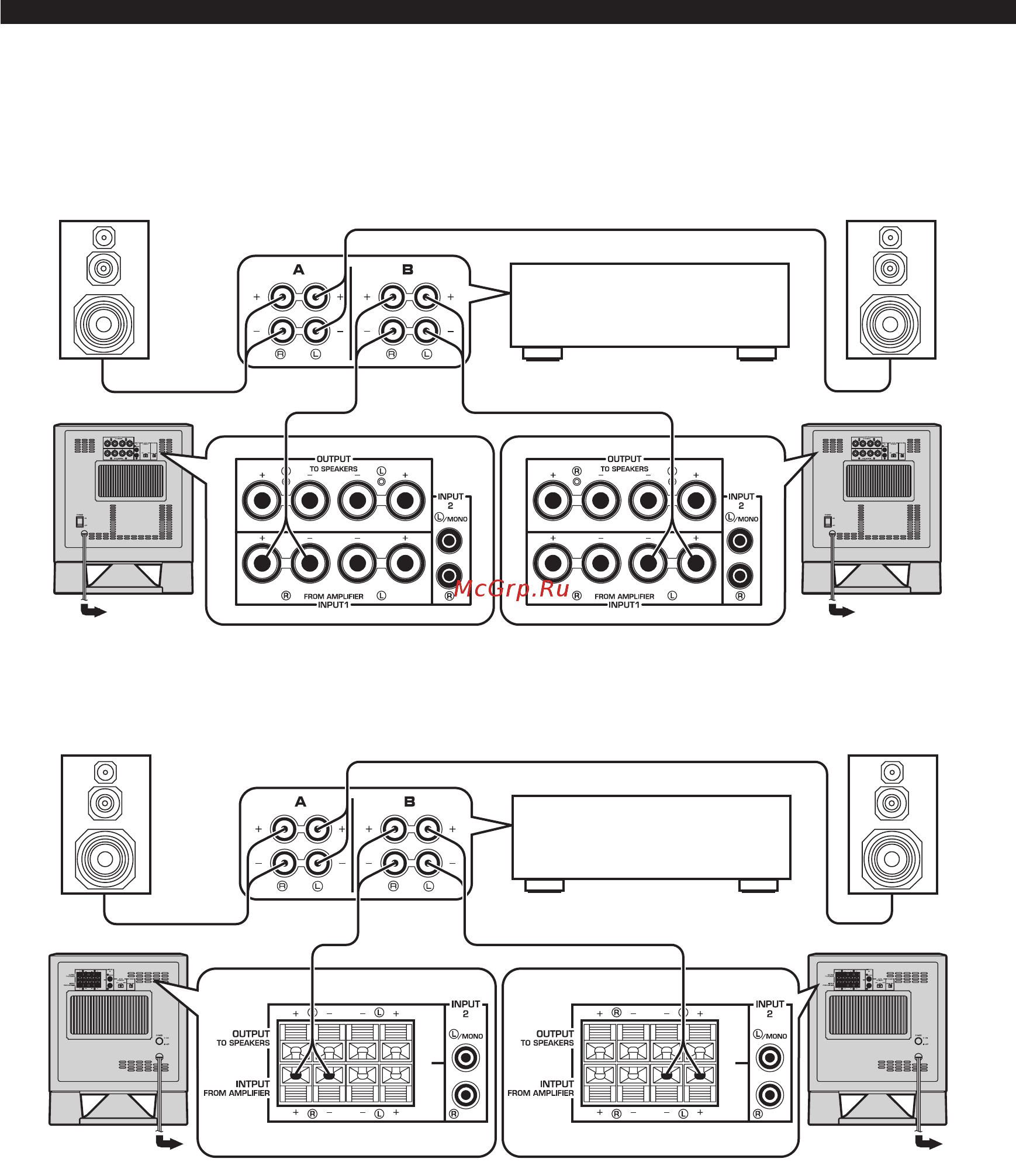

Yamaha YST-SW215 Piano [10/22] Схема с двумя сабвуферами с использование акустических кабелей
![Yamaha YST-SW215 Piano G [10/22] Схема с двумя сабвуферами с использование акустических кабелей](/views2/1060845/page10/bga.png)
Правая основная АС
Сабвуфер
К сети пер. тока
Левая основная АС
Выходы усилителя
для АС
Сабвуфер
Усилитель
К сети пер. тока
Сабвуфер Сабвуфер
Правая основная АС Левая основная АС
Усилитель
К сети пер. тока
К сети пер. тока
Выходы усилителя
для АС
■
