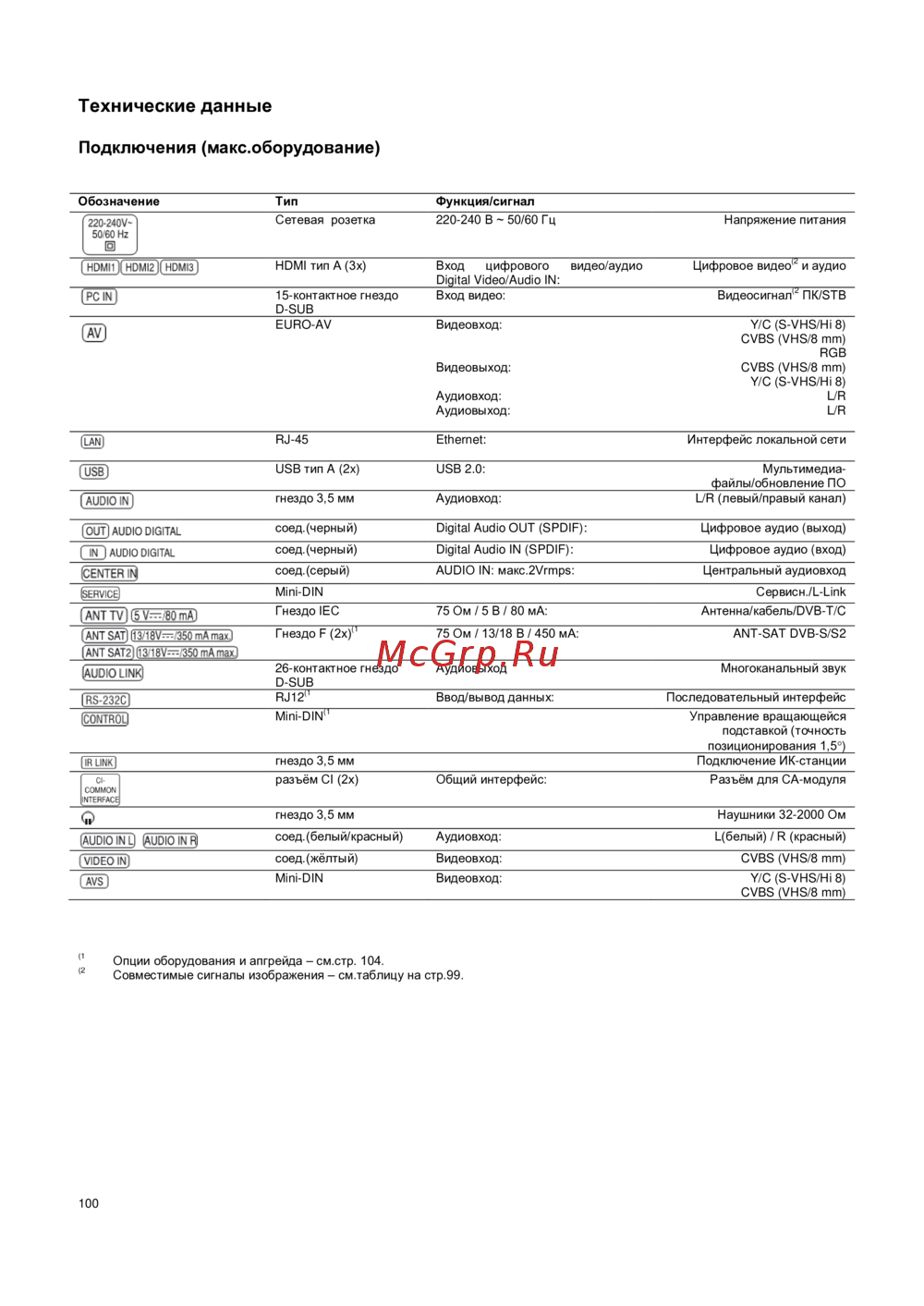

Технические данные
Подключения (макс.оборудование)
Обозначение Тип Функция/сигнал
Сетевая розетка 220-240 В ~ 50/60 Гц Напряжение питания
HDMI тип A (3x) Вход цифрового видео/аудио
Digital Video/Audio IN:
Цифровое видео
(2
и аудио
15-контактное гнездо
D-SUB
Вход видео: Видеосигнал
(2
ПК/STB
EURO-AV
Видеовход:
Видеовыход:
Аудиовход:
Аудиовыход:
Y/C (S-VHS/Hi 8)
CVBS (VHS/8 mm)
RGB
CVBS (VHS/8 mm)
Y/C (S-VHS/Hi 8)
L/R
L/R
RJ-45
Ethernet:
Интерфейс локальной сети
USB тип A (2x)
USB 2.0:
Мультимедиа-
файлы/обновление ПО
гнездо 3,5 мм Аудиовход:
L/R (левый/правый канал)
соед.(черный) Digital Audio OUT (SPDIF): Цифровое аудио (выход)
соед.(черный) Digital Audio IN (SPDIF): Цифровое аудио (вход)
соед.(серый) AUDIO IN: макс.2Vrmps: Центральный аудиовход
Mini-DIN Сервисн./L-Link
Гнездо IEC 75 Ом / 5 В / 80 мА: Антенна/кабель/DVB-T/C
Гнездо F (2x)
(1
75 Ом / 13/18 В / 450 мА: ANT-SAT DVB-S/S2
26-контактное гнездо
D-SUB
Аудиовыход Многоканальный звук
RJ12
(1
Ввод/вывод данных: Последовательный интерфейс
Mini-DIN
(1
Управление вращающейся
подставкой (точность
позиционирования 1,5)
гнездо 3,5 мм Подключение ИК-станции
разъём CI (2x) Общий интерфейс: Разъём для CA-модуля
гнездо 3,5 мм Наушники 32-2000 Ом
соед.(белый/красный) Аудиовход: L(белый) / R (красный)
соед.(жёлтый) Видеовход: CVBS (VHS/8 mm)
Mini-DIN Видеовход: Y/C (S-VHS/Hi 8)
CVBS (VHS/8 mm)
(1
Опции оборудования и апгрейда – см.стр. 104.
(2
Совместимые сигналы изображения – см.таблицу на стр.99.
