Loewe Reference 55 54433B40 Alu Silver [6/29] Главный выключатель

10 11

Reference 55 / Руководство пользователя / Разъемы на задней панели устройства Reference 55 / Руководство пользователя / Регуляторы на панели телевизора. Подготовка пульта ДУ

Функции регуляторов

1. Главный выключатель:

Этот выключатель расположен нанижней стороне телевизора.

Обязательно переключайте телевизор в режим ожидания

доего выключения при помощи главного выключателя питания.

2. Кнопка включения/выключения:

Включение телевизора врежим ожидания

Белый,

мигающий:

Запуск телевизора.

Зеленый: Включение телевизора.

Красный: Управляемая таймером запись активирована.

Синий: Телевизор врежиме ожидания, активация фо-

новых операций (обновление EPG данных, об-

новление приложения или функции сервера

DR+streaming).

5. Инфракрасный передатчик:

При отображении 3D контента 3D очки Loewe Active Glasses

Прямое управление настройками телевизора:

вверх .

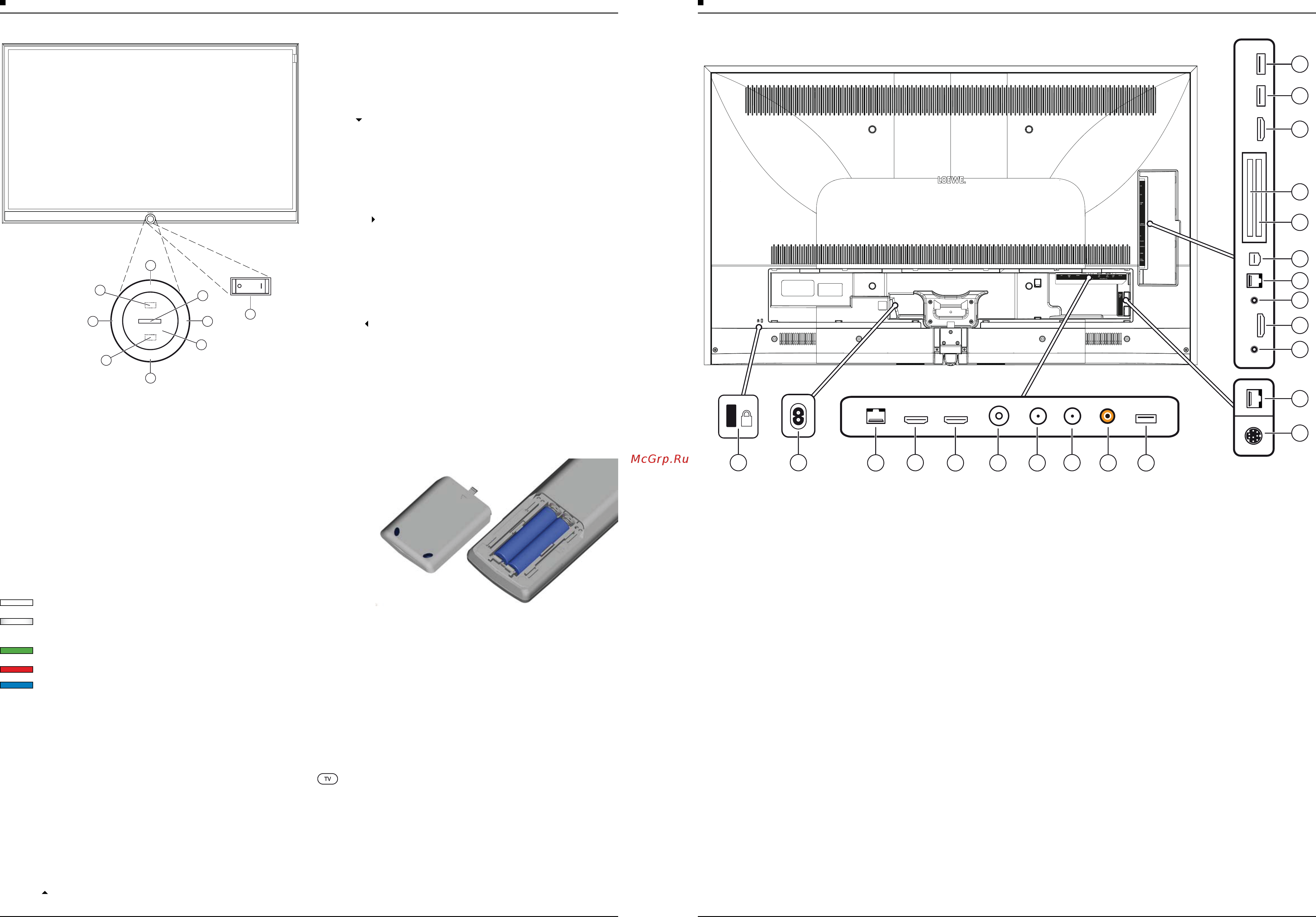

Расположение ифункция разъемов

1. Разъем для замка безопасности Kensington Lock

2. AC IN - Разъем питания

Разъем питания - 220-240 В~ 50/60 Гц

3. LAN - Сетевое подключение

RJ-45 - Ethernet / Скоростной Ethernet:

4. HDMI 1 ARC - HDMI вход 1 (сAudio Return Channel)

HDMI тип A 1.4b - Digital Video IN (4K@30Hz)/Audio IN/OUT

5. HDMI 2 - HDMI вход 2

Разъем F - 75 Ohm / 13/18 V / 500mA

9. SPDIF OUT - аудио выход (цифровой)

Разъем "тюльпан" (оранжевый)

10. USB 3.0 - USB соединение

USB тип A - USB 3.0 (макс. 900 мА)

11. MOTOR UNIT - поворотный регулятор

12. DIGITAL AUDIO LINK - Аудио выходы окружающего звука (циф-

ровые) - (RJ45)

13. HEADPHONE - Подключение наушников

3,5 мм разъем - Наушники 32-200 Ом

Audio/Video IN садаптером Scart: Y/C (S-VHS/Hi 8)

CVBS (VHS/8 mm) RGB

L/R

Разъем Audio/Video IN садаптером VGA: Видеосигнал PC/STB

Компонентный (YPbPr)

L/R

18. COMMON INTERFACE - CI слот 1 (стандарт V1.3)

19. COMMON INTERFACE - CI слот 2 (стандарт V1.3)

20. HDMI 4 UHD - HDMI вход 4

-

4

8

18

22
