Yamaha RX-V379 Titan [9/82] Задняя панель

Ru 9

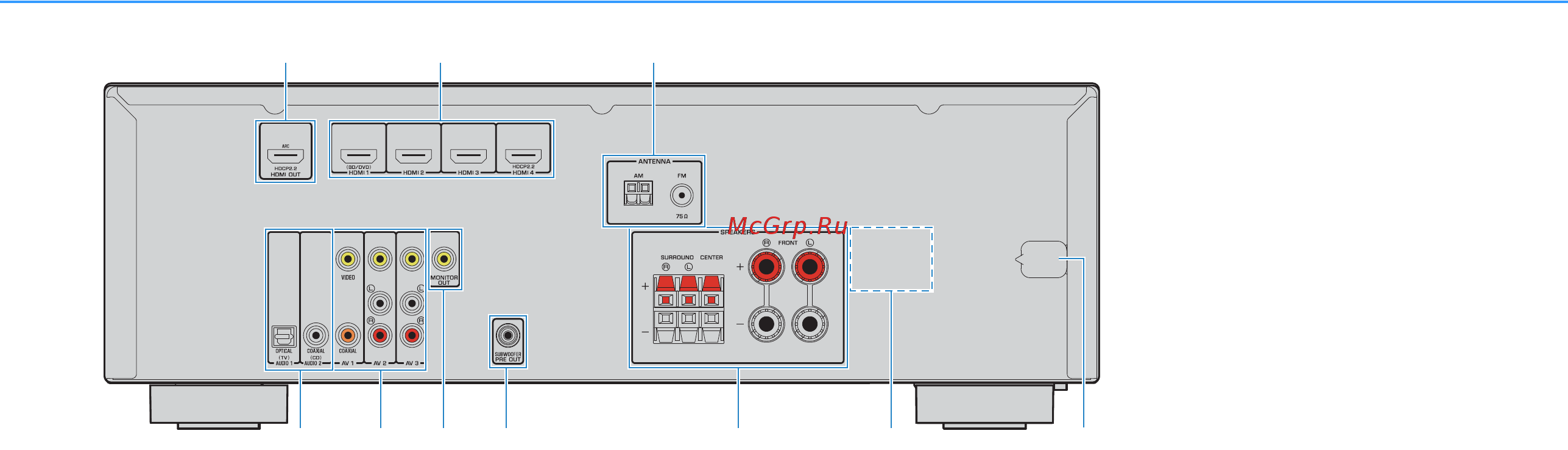

Задняя панель

1 Гнездо HDMI OUT

Для подключения к HDMI-совместимому телевизору для

вывода видео-/аудиосигналов (c.18). При использовании

функции ARC, аудиосигнал телевизора может также

вводиться через гнездо HDMI OUT.

2 Гнезда HDMI 1–4

Для подключения к воспроизводящим устройствам,

совместимым со стандартом HDMI, и для подачи видео-/

аудиосигналов (c.19).

3 Гнезда ANTENNA

Для подключения к антеннам FM и AM (c.22).

4 Гнезда AUDIO 1–2

Для подключения к воспроизводящим аудиоустройствам

и ввода аудиосигнала (c.21).

5 Гнезда AV 1–3

Для подключения к воспроизводящим видео-/

аудиоустройствам и ввода видео-/аудиосигнала (c.19).

6 Гнездо MONITOR OUT

Для подключения к телевизору, который поддерживает

композитный видеосигнал, и вывода видеосигналов

(c.18).

7 Гнездо SUBWOOFER PRE OUT

Для подключения к сабвуферу (со встроенным

усилителем) (c.15).

8 Разъемы SPEAKERS

Для подключения к колонкам (c.15).

9 VOLTAGE SELECTOR

(Только модель для Тайваня и общая модель)

Выбор положения переключателя в зависимости от

величины напряжения в данном регионе (c.22).

0 Силовой кабель

Для подключения к настенной розетке переменного

тока (c.22).

hiejg

ba c

d f

* Область вокруг выходных видео/аудиогнезд

обозначена белым цветом непосредственно на

устройстве, чтобы изежать ошибок при подключении.
