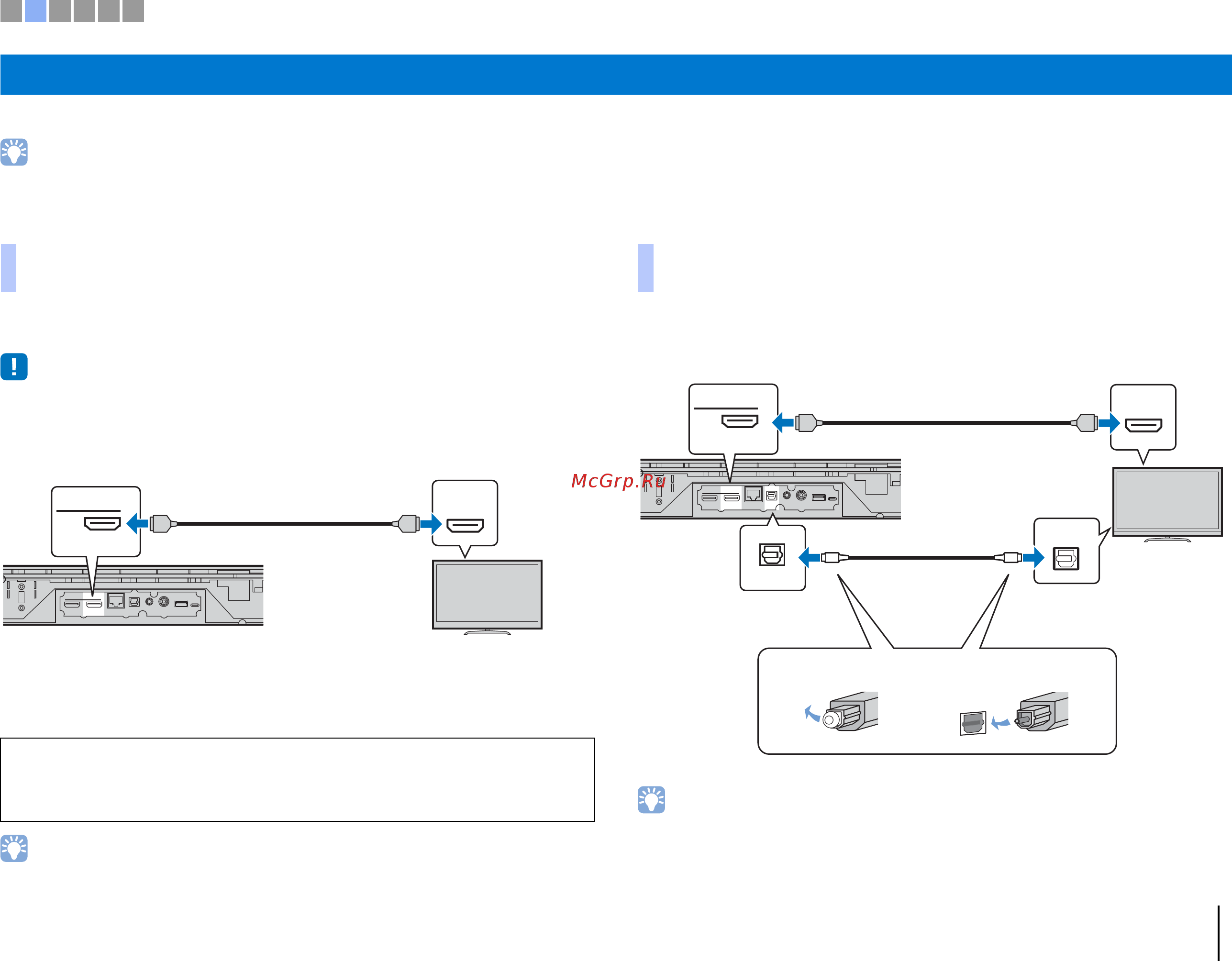

ПОДГОТОВКА ➤ b Подключение телевизора Ru 15
Подключите к аппарату телевизор для вывода на него входного видеосигнала аппарата. На аппарате можно также воспроизводить звук с телевизора.
• Используйте 19-контактный кабель HDMI с логотипом HDMI. Чтобы избежать ухудшения качества сигнала, рекомендуется использовать кабель длиной до 5 м.
• Для воспроизведения видео в формате 3D и 4K используйте высокоскоростные кабели HDMI.
Соедините изделие и телевизор с помощью кабеля HDMI (не входит в комплект
поставки).
• Этот аппарат поддерживает технологию защиты от копирования HDCP версии 2.2. Для
воспроизведения видеозаписей в формате 4K подсоедините аппарат к гнезду HDMI IN
(совместимому с HDCP 2.2) на телевизоре с поддержкой HDCP 2.2.
При подключении телевизора с поддержкой технологии Audio Return Channel
(ARC) активируйте функцию управления через интерфейс HDMI (стр. 51).
• Используйте кабель HDMI с поддержкой технологии ARC.
Подключите телевизор к аппарату с помощью кабеля HDMI (не входит в
комплект поставки) и оптического кабеля.
• Если в телевизоре нет оптического гнезда
С помощью кабеля с 3,5 мм мини-штекером подключите аппарат к входному гнезду TV через
ANALOG на аппарате и выходное звуковое гнездо на телевизоре. Чтобы воспроизвести звук с
телевизора через этот аппарат, кнопкой ANALOG на пульте ДУ переключите вход на ANALOG.
b Подключение телевизора
Телевизоры с поддержкой канала Audio Return
Channel (ARC)
Audio Return Channel (ARC)
Канал ARC позволяет осуществлять ввод и вывод аудиосигналов по единому кабелю HDMI. Если
телевизор поддерживает технологию ARC, звук с телевизора на аппарат можно передавать по
тому же кабелю HDMI, по которому видеосигналы передаются с аппарата на телевизор.
HDMI
IN OUT(ARC)
NETWORK
TV
ANALOG
SUBWOOFER OUT
UPDATE ONLY
HDMI
(ARC)
OUT(ARC)
HDMI
HDMI HDMI
Аппарат (вид сзади)
Гнездо HDMI OUT (ARC)
Вход HDMI, совместимый с
ARC
TV
Телевизоры без поддержки Audio Return Channel
(ARC)
HDMI
IN OUT(ARC)
NETWORK
TV
ANALOG
SUBWOOFER OUT
UPDATE ONLY
HDMI
OPTICAL
TV
OUT(ARC)
HDMI
HDMI HDMI
OO
Аппарат
(вид сзади)
Гнездо HDMI OUT (ARC)
Вход HDMI
Гнездо TV
Аудиовыход
(цифровой оптический)
TV
1. Снимите крышку 2. Проверьте
направление разъема
1 2 3 4 5 6
