Cambridge Audio CXR120 Black [7/19] Подключение аналогового аудио
![Cambridge Audio RivaPower VA1010 SD1 10000 mAh [7/19] Подключение аналогового аудио](/views2/1272003/page7/bg7.png)
112
Перед выполнением подключения выключите питание. Убедитесь в соблюдении
правильной полярности.
10мм

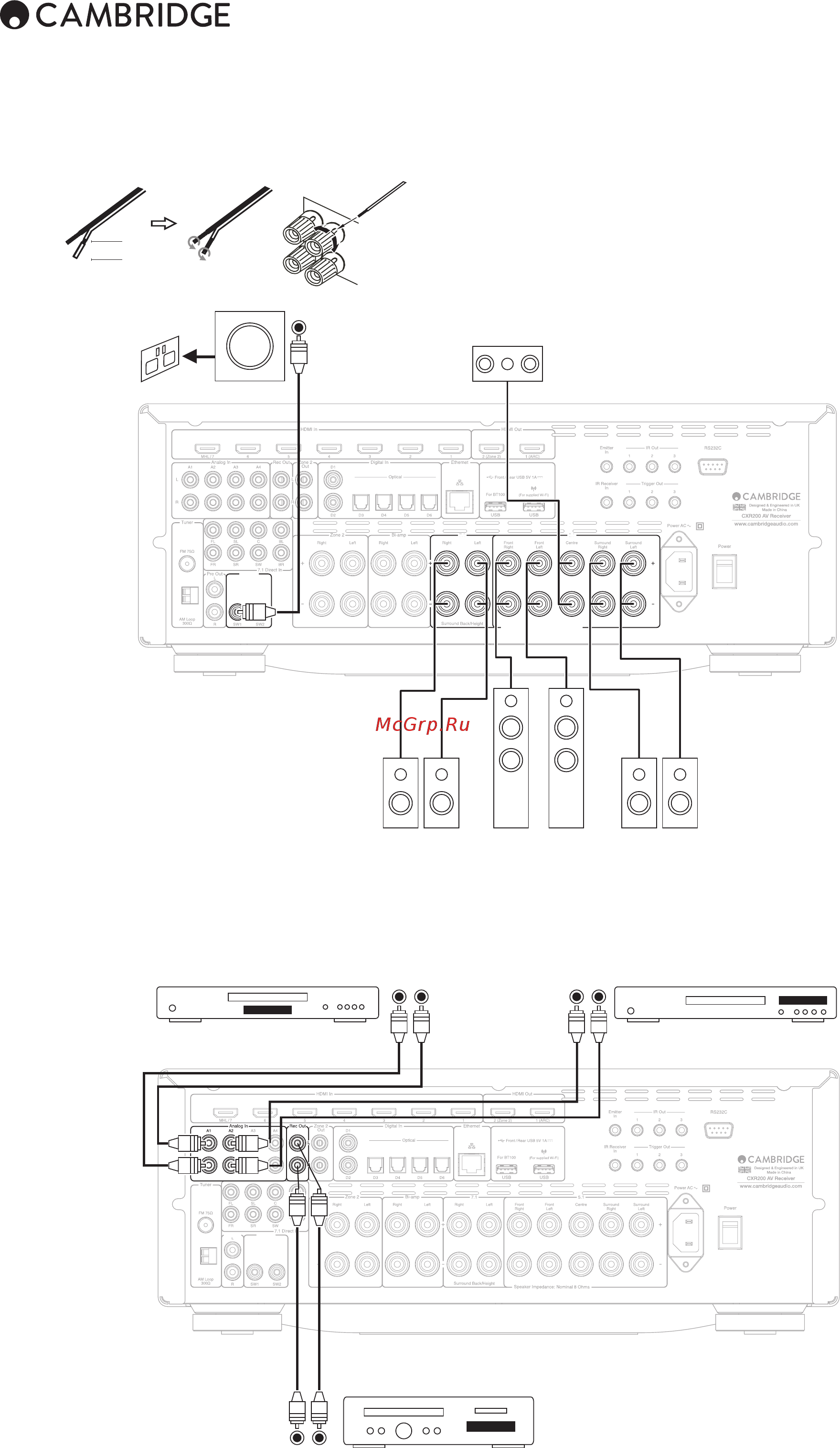

Подключение колонок
Используйте разъемы 4 мм для прямого подключения к разъемам колонок.
Подключение к колонкам окружающего звучания сзади/по высоте, двойного
усиления и колонок Зоны 2 может быть выполнено одновременно, однако только
одна функция будет активна. Это может быть настроено в меню конфигурации
колонок.
Surround Back/Height
Speaker Impedance: Nominal 8 Ohms
Right Left Front
Right
Front
Left
Centre Surround
Right
Surround
Left
SW1
7.1 5.1
Sub Out
SW1
Колонки звукового
окружения
Задние колонки окружающего
звучанияv
Центральная
колонка
Передние
колонки
Сабвуфер с питанием
Кабель Phono/
RCA
Подключение аналогового аудио
Перед выполнением подключения выключите питание.
Pre Out
Sub Out
Проигрыватель/рекодер аудио
(Лента/MD/CD-R)
CD-проигрыватель
Выход
Вход
Кабель Phono
(2RCA-2RCA)
BD/DVD-проигрыватель
Выход
