CXA60/80
5
Меню настройки
В режиме ожидания зайдите в меню настройки. Нажмите и держите
нажатой кнопку Speaker A/B (Колонка A/B) до тех пор, пока индикаторы
A/B не будут мигать поочередно, и индикатор источников A1-A4 не
начнет светиться. Для настройки конфигурации см. кнопки источников
ниже.
Note: Выбранная кнопка высвечивается синим цветом.
Автоматическое выключение питания
A1 выкл/A2 выкл – Отключение функции автоматического выключения
питания.
A1 вкл/A2 выкл – Устанавливает время автоматического выключения на
10 минут.
A1 выкл/A2 вкл – Устанавливает время автоматического выключения на
30 минут.
A1 вкл/A2 вкл – Устанавливает время автоматического выключения на
60 минут.
Функция нелинейных искажений
A3 вкл – Функция нелинейных искажений включена. Громкость
уменьшается, если обнаруживаются нелинейные искажения сигнала.
A3 выкл – Функция нелинейных искажений выключена.
Режим USB (только CXA80)
A4 вкл – Устанавливает CXA в режим USB Class 2.
A4 выкл – Устанавливает CXA в режим USB Class 1.
Примечания: Для сохранения настроек и выхода из меню настройки
нажмите кнопку Speaker A/B. Нажатие на кнопку Режим ожидания/Вкл.
В меню настройки приведет к выходу из меню без сохранения настроек.

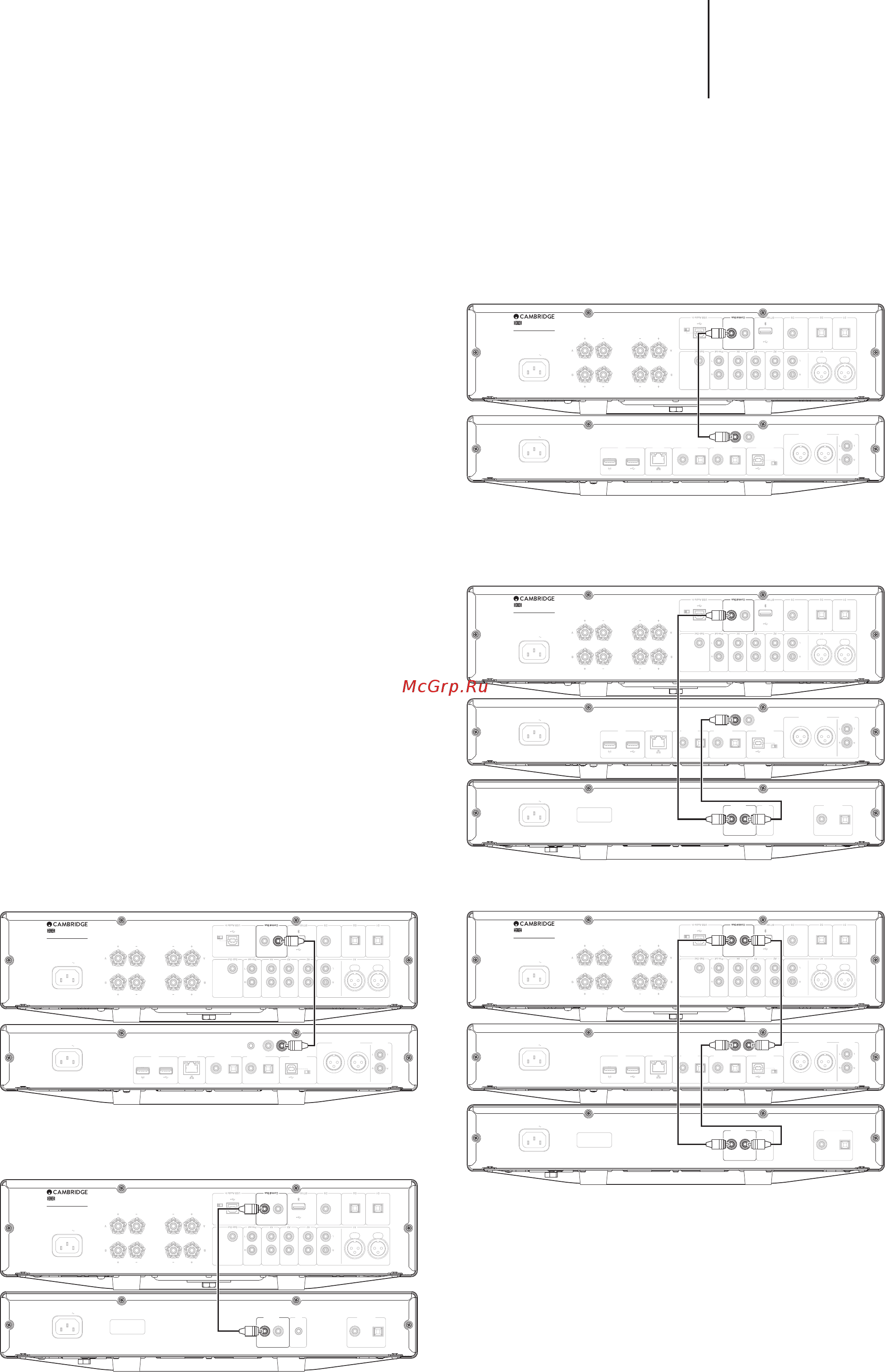

Шина управления
Шина управления позволяет синхронизировать любые совместимые
изделия Cambridge при включении устройств. Для подключения
CXA с использованием прилагаемого кабеля шины управления см.
приведенные ниже рисунки.
Другой дополнительной функцией данной шины управления является
использование приложения Cambridge Connect app. Вы можете
использовать приложение Cambridge Connect app для управления CXA
через CXN.
Приложение Cambridge Connect app (через CXN)
При использовании приложения для включения/выключения CXN,
CXA также будет включаться/выключаться. Приложение также может
использоваться для регулирования громкости CXA. Подключите выход
шины управления CXN к входу CXA. Для дополнительной информации
обратитесь к руководству по CXN.
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
Voltage Rating: 100-230V AC ~ 50/60Hz
Rated Power Consumption: 30W
D1
Toslink Optical
D2
S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
RightLeft
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
For local media
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
Wi-Fi Dongle
For local mediaWi-Fi Dongle
Power AC
In
In
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Control Bus
Control Bus
Out
CXA с CXC
Включение/выключение CXA будет также приводить к включению/
выключению CXC. Подключите выход шины управления CXA к входу CXC.
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF
Co-axial
Toslink
Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
Out
Out
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Control Bus
In
In
Control Bus
Control Bus
CXA c CXN
Примечание: Без использования приложения Cambridge Connect app
для управления CXA.
Включение/выключение CXA будет также приводить к включению/
выключению CXN. Подключите выход шины управления CXA к входу
CXN.
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
Voltage Rating: 100-230V AC ~ 50/60Hz
Rated Power Consumption: 30W
D1
Toslink Optical
D2
S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
RightLeft
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
For local media
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
Wi-Fi Dongle
For local mediaWi-Fi Dongle
Power AC
Out
Out
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Control Bus
In
Control Bus
CXA с CXN и CXC
Использование CXA в качестве основного контроллера питания, см.
рисунок ниже. Включение/выключение CXA будет также приводить к
включению/выключению CXN и CXC.
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
Voltage Rating: 100-230V AC ~ 50/60Hz
Rated Power Consumption: 30W
D1
Toslink Optical
D2
S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
RightLeft
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
For local media
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
Wi-Fi Dongle
For local mediaWi-Fi Dongle
Power AC
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF
Co-axial
Toslink
Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
Out
Out
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Control Bus
Control Bus
In
In
Control Bus
Control Bus
In
Out
Out
Выполнение дополнительного подключения от CXN к CXA приведет к
включению использования функции Cambridge Connect app.
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
Voltage Rating: 100-230V AC ~ 50/60Hz
Rated Power Consumption: 30W
D1
Toslink Optical
D2
S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
RightLeft
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
For local media
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
Wi-Fi Dongle
For local mediaWi-Fi Dongle
Power AC
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF
Co-axial
Toslink
Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
Out
Out
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Control Bus
Control Bus
In
In
Control Bus
Control Bus
In
Out
Out
In
In
Out
Содержание
- Пульт дистанционного управления 2
- Содержание 2
- Cx a60 80 3
- Органы управления на передней панели 3
- Подключения на задней панели 3
- 230v ac 50 60hz 4
- Balanced audio output 4
- Control bus 4
- Control bus bt100 4
- Control bus d3 4
- Control bus usb audio in 4
- Designed engineered in uk made in china 4
- Digital outputs 4
- Digital outputs usb audio in digital inputs usb 4
- Ethernet 4
- Ethernet digital outputs usb audio in digital inputs usb 4
- In out 4
- Ir in control bus 4
- Left right 4
- Line output 4
- Mains voltage selector switch 100 120v 220 240v ac 50 60hz 4
- Max power consumption 750w 4
- Power ac 4
- Power ratin 4
- Pre out 4
- Pre out a2 a1 a3 a4 sub out 4
- Usb audio in d3 bt100 d2 d1 4
- Voltage rating 100 230v ac 50 60hz rated power consumption 30w 4
- Аудиоподключение usb только cxa80 4
- Для дополнительной информации обратитесь к руководству прилагаемому к вашему bt100 4
- Дополнительный bt100 для потокового воспроизведения аудио через bluetooth не прилагается 4
- Подключение cxa к активному сабвуферу через линейные входы сабвуфера 4
- Подключение cxa80 к сетевому проигрывателю cxn с использованием кабелей xlr получите доступ к этому входу два раза нажав на кнопку входа a1 на передней панели 4
- Подключение второго комплекта колонок 4
- Подключение выхода предварительного усилителя 4
- Подключение колонок b 4
- Подключения 4
- Подключите дополнительный bt100 к заднему разъему usb как показано на рисунке и получите доступ к этому входу при помощи кнопки 4
- Примечание используйте сертифицированный высокоскоростной кабель usb a b получите доступ к этому входу два раза нажав на кнопку входа на передней панели 4
- Примечание перед выполнением подключений выключите питание основные подключенияподключение к проигрывателю компакт дисков с использованием коаксиального цифрового входа d3 и пары колонок 4
- Сбалансированные аудиоподключения только cxa80 4
- Cx a60 80 5
- Cxa c cxn 5
- Cxa с cxc 5
- Cxa с cxn и cxc 5
- Designed engineered in uk made in china 5
- In out 5
- Mains voltage selector switch 100 120v 220 240v ac 50 60hz 5
- Power ac 5
- Voltage rating 100 230v ac 50 60hz rated power consumption 30w 5
- Автоматическое выключение питания 5
- Меню настройки 5
- Приложение cambridge connect app через cxn 5
- Режим usb только cxa80 5
- Функция нелинейных искажений 5
- Шина управления 5
Похожие устройства
- Cambridge Audio CXA 80 Silver Инструкция по эксплуатации
- Powergrip YG-1 Инструкция по эксплуатации
- Viewscreen Breston 4:3 203*153 MW (EBR-4303) Инструкция по эксплуатации
- Viewscreen Breston 4:3 244*183 MW (EBR-4305) Инструкция по эксплуатации
- Viewscreen Breston 16:9 203*203 MW (EBR-16903) Инструкция по эксплуатации
- Viewscreen Breston 16:9 244*244 MW (EBR-16904) Инструкция по эксплуатации
- Viewscreen Breston 4:3 171*128 MW (EBR-4302) Инструкция по эксплуатации
- Viewscreen Breston 1:1 180*180 MW (EBR-1103) Инструкция по эксплуатации
- Viewscreen Breston 1:1 203*203 MW (EBR-1104) Инструкция по эксплуатации
- Viewscreen Breston 1:1 244*244 MW (EBR-1106) Инструкция по эксплуатации
- Viewscreen Breston 1:1 274*274 MW (EBR-1107) Инструкция по эксплуатации
- Viewscreen Breston 4:3 305*229 MW (EBR-4307) Инструкция по эксплуатации
- Viewscreen Breston 4:3 366*274 MW (EBR-4308) Инструкция по эксплуатации
- Viewscreen Breston 4:3 406*305 MW (EBR-4309) Инструкция по эксплуатации
- Viewscreen Breston 16:9 274*274 MW (EBR-16905) Инструкция по эксплуатации
- Viewscreen Breston 16:9 305*305 MW (EBR-16906) Инструкция по эксплуатации
- Viewscreen Breston 16:9 406*305 MW (EBR-16107) Инструкция по эксплуатации
- Viewscreen Breston 16:10 203*203 MW (EBR-16103) Инструкция по эксплуатации
- Viewscreen Breston 16:10 244*244 MW (EBR-16104) Инструкция по эксплуатации
- Viewscreen Breston 16:10 274*274 MW (EBR-16105) Инструкция по эксплуатации
Скачать
Случайные обсуждения
