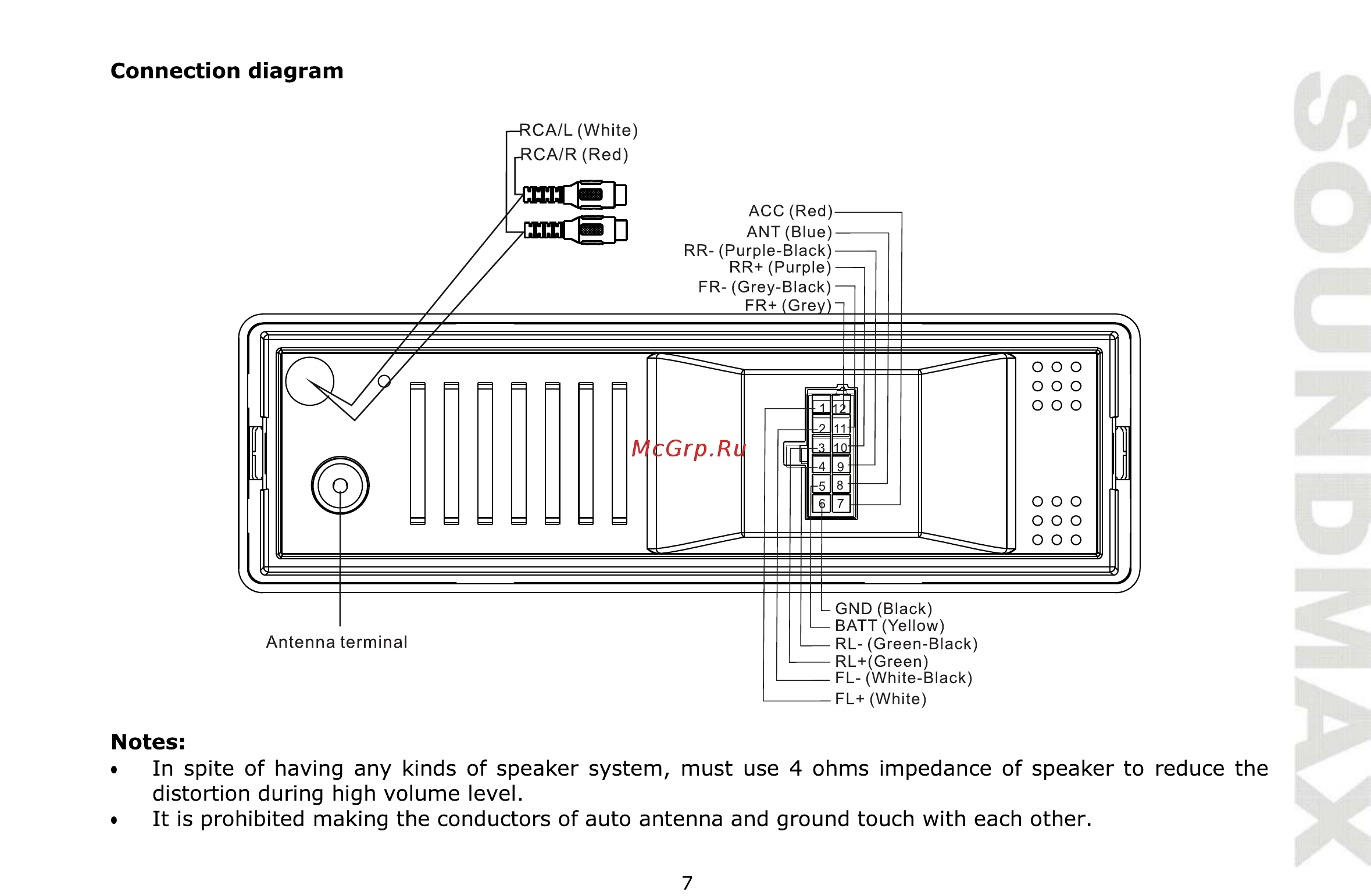

Connection diagram RCA L White CA R Red ACC Red ANT Blue RR Purple Black RR Purple FR Grey Black FR Grev GNU Black I BATT Yellow RL Green Black RL Green FL White Black FL White Antenna terminal Notes In spite of having any kinds of speaker system must use 4 ohms impedance of speaker to reduce the distortion during high volume level It is prohibited making the conductors of auto antenna and ground touch with each other 7
