![Sharp LC-22SV2E [8/48] Подключение к источнику питания](/img/pdf.png)
Sharp LC-22SV2E [8/48] Подключение к источнику питания
![Sharp LC-22SV2E [8/48] Подключение к источнику питания](/views2/1027219/page8/bg8.png)
6
L
R
AUDIO OUT
AV
-IN 1
R
GB
A
V
-IN 2
S-VIDEO
V
ID
EO
L
R
AU
D
IO
P
OW
ER
IN
PU
T
D
C
13V

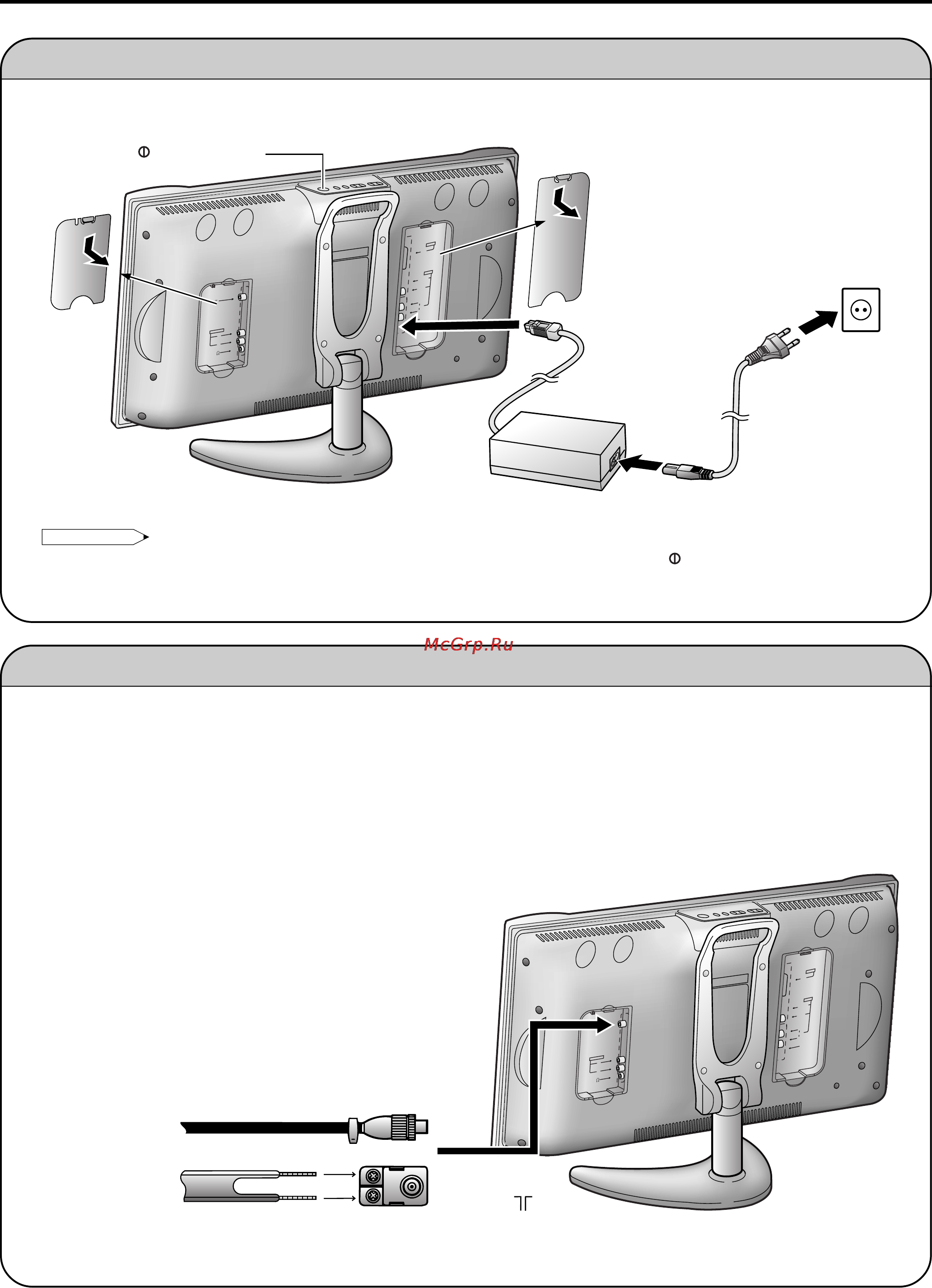

Подключение к источнику питания
Подготовка к работе (продолжение)
Подключение антенны
Подключите кабель к разъему электропитания устройства.
Для получения высококачественного изображения
рекомендуем использовать наружную антенну. Далее
приведено краткое описание типов подключения
коаксиальных и фидерных кабелей :
(1)Если наружная антенна подключается с
помощью коаксиального кабеля с внутренним
сопротивлением в 75 Ом, то для подключения к
телевизору необходимо использовать
стандартный антенный разъем DIN45325
(IEC169-2), кабель подключается к
соответствующему гнезду на задней панели
устройства.
(2)Если наружная антенна подключается с
помощью плоского двойного фидерного кабеля
на 300 Ом, то надо использовать переходник
стандартного разъема (DIN45325). Подключите
кабель к соответствующему гнезду на задней
панели устройства.
Коаксиальный кабель на 75 Ом (круглый кабель)
Двойной фидерный кабель на
300 Ом
К разъему POWER
INPUT
Подключение к
настенной розетке
Сетевой
кабель
*
Сетевой
адаптер
* В различных странах конфигурация
устройства может отличаться.
Подключение к
гнезду для
антенны ( )
Для открытия
крышки
потяните за
крючок.
Примечания:
Note:
• Перед подключением сетевого адаптера обязательно устанавливайте переключатель
(MAIN POWER) устройства в
отключенное положение (OFF).
• Отсоедините сетевой адаптер от телевизора и шнур сетевого адаптера от настенной розетки, если вы собираетесь
не использовать телевизор длительное время.
Настенная
розетка
электропитания
Для открытия
крышки потяните
за крючок.
(MAIN POWER)
L
R
AUD
IO
OUT
AV-IN 1
RGB
AV-IN 2
S-VIDEO
VIDEO
L
R
AUD
IO
PO
WER
INPUT
DC13V
