14UA
Технічне обслуговування

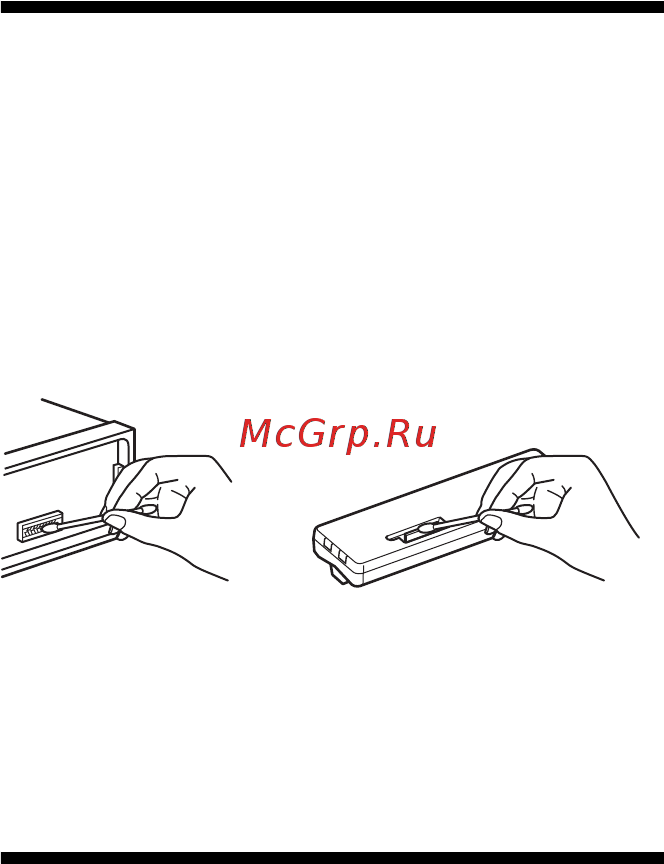

Чищення контактів
Пристрій може працювати неналежним чином у
випадку забруднення контактів, що з’єднують
пристрій і передню панель. Щоб запобігти
цьому, від’єднайте передню панель (стор. 5) і
прочистьте контакти ватним тампоном. Не
докладайте надмірних зусиль. В іншому разі
можна пошкодити контакти.
Примітки
З міркувань безпеки вимикайте запалювання та
виймайте ключ із замка запалювання перед
чищенням контактів.
Ніколи не торкайтеся контактів безпосередньо
пальцями або будь-яким металевим предметом.
Технічні характеристики
Тюнер
FM
Діапазон настроювання:
DSX-A202UI:
FM1/FM2: 87,5–108,0 МГц (з інтервалом 50 кГц)
FM3: 65–74 МГц (з інтервалом 30 кГц)
DSX-A200UI:
87,5–108,0 МГц (з інтервалом 50 кГц)
Гніздо антени:
З’єднувач для зовнішньої антени
Проміжна частота:
DSX-A202UI:
FM CCIR: від -1956,5 до -487,3 кГц і від
+500,0 до +2095,4 кГц
FM OIRT: від -1815,6 до -943,7 кГц і від
+996,6 до +1776,6 кГц
DSX-A200UI:
FM CCIR: від -1956,5 до -487,3 кГц івід
+500,0 до +2095,4 кГц
Використовувана чутливість: 7 дБф
Вибірковість: 75 дБ при 400 кГц
Відношення сигнал/шум: 73 дБ
Розділення: 50 дБ на 1 кГц
Частотна характеристика: 20–15000 Гц
MW/LW
Діапазон настроювання:
MW: 531–1602 кГц
LW: 153–279 кГц
Гніздо антени:
З’єднувач для зовнішньої антени
Чутливість: MW: 26 мкВ, LW: 50 мкВ
Програвач USB
Інтерфейс: USB (повношвидкісний)
Максимальна сила струму: 1 А
Максимальна кількість композицій, що
розпізнаються:
папок (альбомів): 256;
файлів (композицій) у папці: 256.
Підтримувані кодеки:
MP3 (.mp3)
Швидкість передавання даних:
8–320 кбіт/с (підтримка VBR (змінної
швидкості передавання даних))
Частота дискретизації: 16–48 кГц
WMA (.wma)
Швидкість передавання даних:
32–192 кбіт/с (підтримка VBR (змінної
швидкості передавання даних))
Частота дискретизації: 32 кГц, 44,1 кГц,
48 кГц
FLAC (.flac)
Розрядність: 16 біт, 24 біти
Частота дискретизації: 44,1 кГц, 48 кГц
Підсилювач потужності
Вихід: виходи динаміків
Повний опір динаміків: 4–8 Ом
Максимальна вихідна потужність: 55 Вт × 4
(за 4 Ом)
Загальні відомості
Виходи:
Термінал аудіовиходів (задній)
Антена з електричним приводом/термінал
керування підсилювачем потужності (REM
OUT)
