Cod. 109708 - 06/15 Copyright © 2015 Manfrotto Bassano Italy

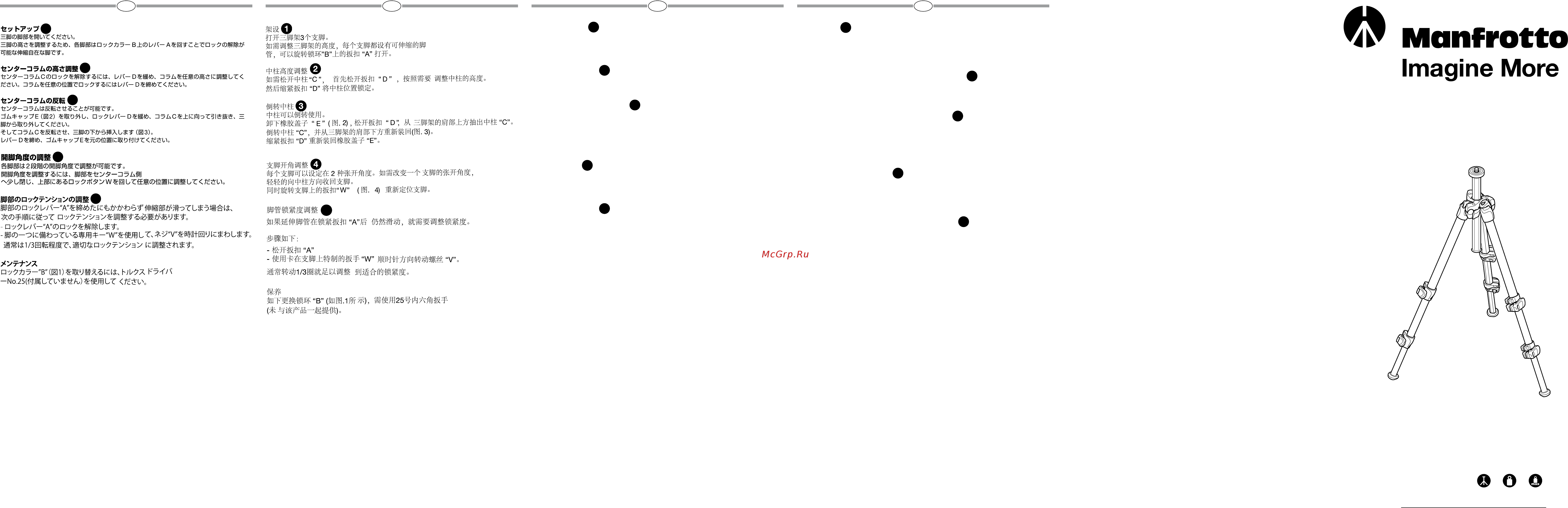

INSTRUCTIONS
4
3
2
1
5
5
트라이포드 설치
트라이포드의 3개 다리를 펼치십시오.
트라이포드의 높이를 조절하기 위해 각 다리의 잠금 고리 “B”에 있는 레버 “A”
를 돌려서 해제한 후 다리를 확장할 수 있습니다.
센터 칼럼 높이 조절
센터 칼럼 “C”의 고정을 해제하려면 손잡이 “D” 를 풀고 원하는 대로 칼럼의 높
이를 조절합니다. 원하는 위치에서 손잡이 “D” 를 조여 줍니다.
센터 칼럼을 위아래로 뒤집기
센터 칼럼을 위아래로 뒤집을 수 있습니다.
고무 캡 “E” (그림 2)를 제거하고 손잡이 “D”를 해제한 후 칼럼 “C”를 트라이포
드에서 위로 빼내십시오.
칼럼 “C”를 거꾸로 한 후 아래로부터 숄더로 삽입하십시오. (그림 3) 손잡이 “D”
를 조이고 고무 캡 “E”를 다시 장착하십시오.
다리 각도 조절
각각의 다리는 2가지 각도로 조절이 가능합니다. 다리의 각도를 조절하려면 다
리를 센터 칼럼 쪽으로 살짝 접으신 후 다리의 상단에 있는 락 킹 버튼 “W”를 돌
린 후 (그림 4) 다리를 재 위치시킵니다.
다리 고정 강도 조절
고정 레버 “A”를 잠근 후에도 확장된 다리가 미끄러져 들어가면 고정 강도를 조
절할 필요가 있습니다. 절차는 다음과 같습니다:
- 고정 레버 “A”를 해제
- 다리에 장착된 특수 키 “N”을 사용하여 나사 “P”를 시계 방향으로 돌립니다.
일반적으로 3번 정도 돌리시면 적정한 고정 강도에 도달할 것입니다.
유지
락 킹 고리 “B” (그림 1)를 교체하기 위해서는 TORX 키 넘버 25를 사용해 주시
기 바랍니다. (제품에는 포함되지 않습니다)
1
2
3
4
5
УСТАНОВКА
Раскройте 3 ножки штатива.
Для регулировки высоты штатива, каждая ножка имеет возможность телескопи-
ческого выдвижения, осуществляемого поворотом рычага "A" на фиксирующем
замке "B".
РЕГУЛИРОВКА ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ
Для разблокировки центральной колонны "С", разблокируйте клавишу "D" и
отрегулируйте высоту центральной колонны, как вам нужно. Заблокируйте
клавишу "D", чтобы зафиксировать колонну в нужном положении.
ПЕРЕВОРАЧИВАНИЕ ЦЕНТРАЛЬНОЙ КОЛОННЫ
Центральную колонну можно перевернуть.
Снимите резиновую крышку "Е" (рис. 2), разблокируйте клавишу "D" и извлеките
колонну "C", вытянув ее из основания штатива.
Переверните колонну "C" и вставьте ее (рис. 3) в основание снизу. Заблокируйте
клавишу "D" и поставьте на место резиновую крышку "E".
РЕГУЛИРОВКА УГЛА НОЖКИ
Каждая ножка при установке может фиксироваться под двумя разными углами.
Для изменения угла ножки немного придвиньте ножку по направлению к
центральной колонне и поверните зажим "W" к верхней части ножки и (рис.4)
смените положение ножки.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ФИКСАТОРА НОЖКИ
Если при телескопическом выдвижении ножки не фиксируются даже при
блокировке рычага "A", следует отрегулировать натяжение фиксатора. Чтобы это
сделать:
-Разблокируйте фиксирующий рычаг "A"
-Поверните болт "P" по часовой стрелке, используя специальный ключ "N", вхо-
дящий в комплект и находящийся на одной из ножек.
Обычно трети поворота достаточно для достижения правильного натяжения
фиксатора.
ТЕХНИЧЕСКИЙ УХОД
Чтобы заменить фиксирующий хомут "B" (рис.1), пожалуйста, используйте звез-
дообразный ключ номер 25 (не входит в комплект продукта).
1
2
3
4
5
MK290LTA3-BH
144 cm 1,63 kg 4 kg
56.7" 3.6 lbs 8.8 lbs
MK290LTA3-3W
144 cm 1,87 kg 4 kg
56.7" 4.1 lbs 8.8 lbs
