ЭКСПЛУАТАЦИЯ

Переключитесь в режим СТЕРЕО.

Схема подключения звуковых проводов в режиме стерео.

(Триггерный и сетевой провода не показаны для большей ясности).

Настройка (монорежим)

В этом случае для режима стерео требуется два устройства, одно для левого канала, другое для

правого.

Подключения динамиков

Убедитесь, что устройство выключено.

Убедитесь, что переключатель на задней панели находится положении MONO.

Подключите провода левого динамика к выходным клеммам левого устройства M1 PWR.

Соблюдайте полярность кабелей и подключений:

Подключите провод "+" к красной клемме, провод "–" к черной клемме. Убедитесь, что такой же порядок

подключения присутствует на конце с подключенным динамиком. Убедитесь в отсутствии свободных жил

проводов и/или штекеров динамиков, которые могут привести к короткому замыканию при касании.

Подключите провода правого динамика к выходным клеммам правого устройства M1 PWR.

Соблюдайте полярность кабелей и подключений:

Подключите провод "+" к красной клемме, провод "–" к черной клемме. Убедитесь, что такой же порядок

подключения присутствует на конце с подключенным динамиком. Убедитесь в отсутствии свободных жил

проводов и/или штекеров динамиков, которые могут привести к короткому замыканию при касании.

Входные соединения

Подключите выходы предусилителя к левым входам на каждом устройстве.

Обратите внимание, что только левый вход активен, правый не работает в

режиме МОНО.

Пример:

Подключите левый выход предусилителя к левому входу на левом

устройстве M1 PWR. Подключите правый выход предусилителя к

левому входу на правом устройстве M1 PWR.

ЛЕВЫЙ

динамик

Предусилит

ель

ЛЕВЫЙ выход

ПРАВЫЙ выход

Переключает в режим МОНО.

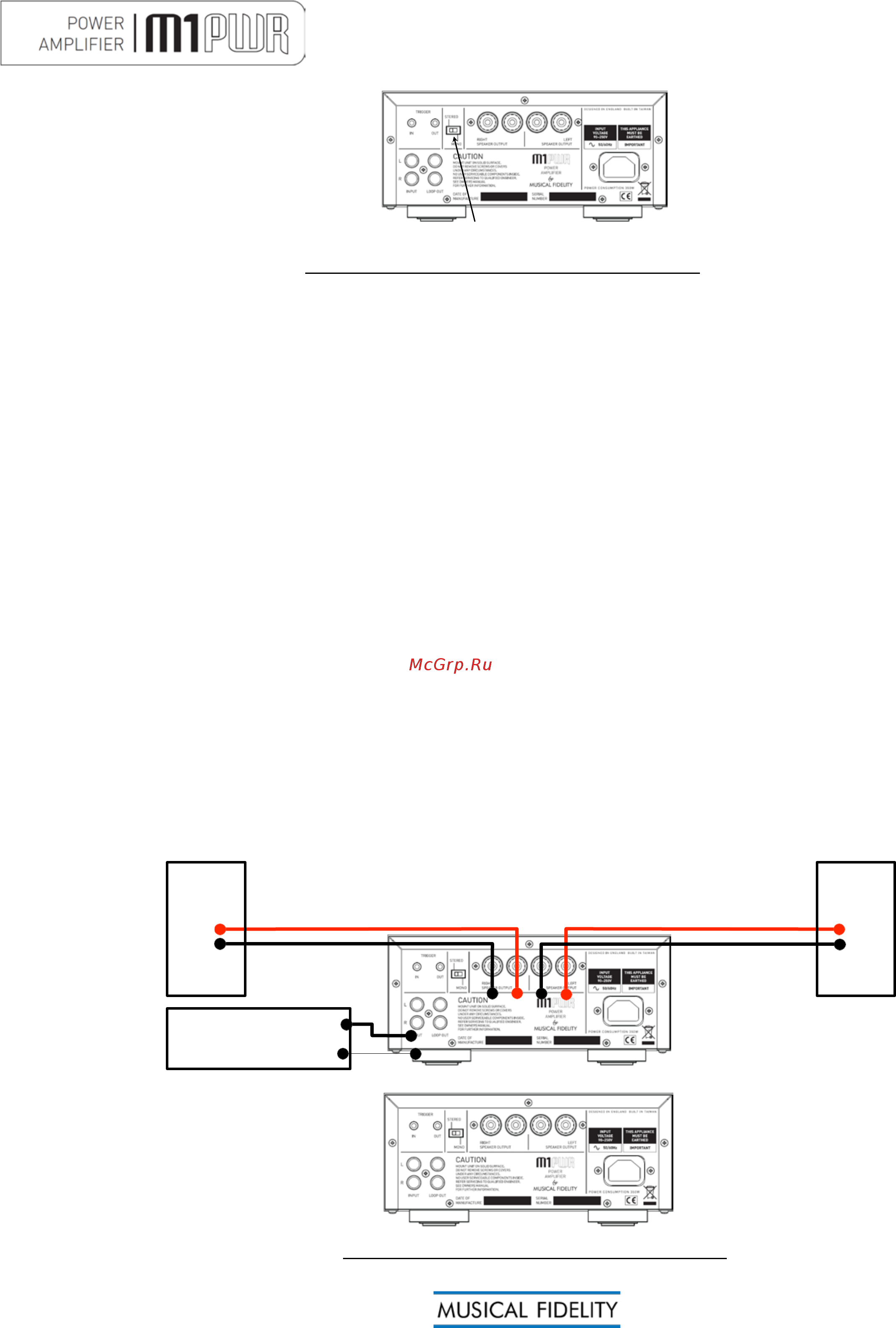

Схема подключения звуковых проводов в режиме моно.

(Триггерный и сетевой провода не показаны для большей ясности).
