ЭКСПЛУАТАЦИЯ

Двухпроводное подключение (только монорежим)

Указанная выше особенность предназначена для двух подключения НЧ/СЧ к подходящим динамикам.

У таких динамиков должно быть как минимум четыре вывода: два для высокочастотной головки (ВЧ) и

два для низкочастотной (НЧ) головки.

Любые "закорачивающие связи" между ВЧ и НЧ входами (на динамиках) необходимо удалить для

максимальной эффективности. Эти связи обычно находятся под выводами динамика и выглядят как

золотые полоски/пластинки, соединяющие выводы в пары.

Подробности находятся в руководстве к динамикам.

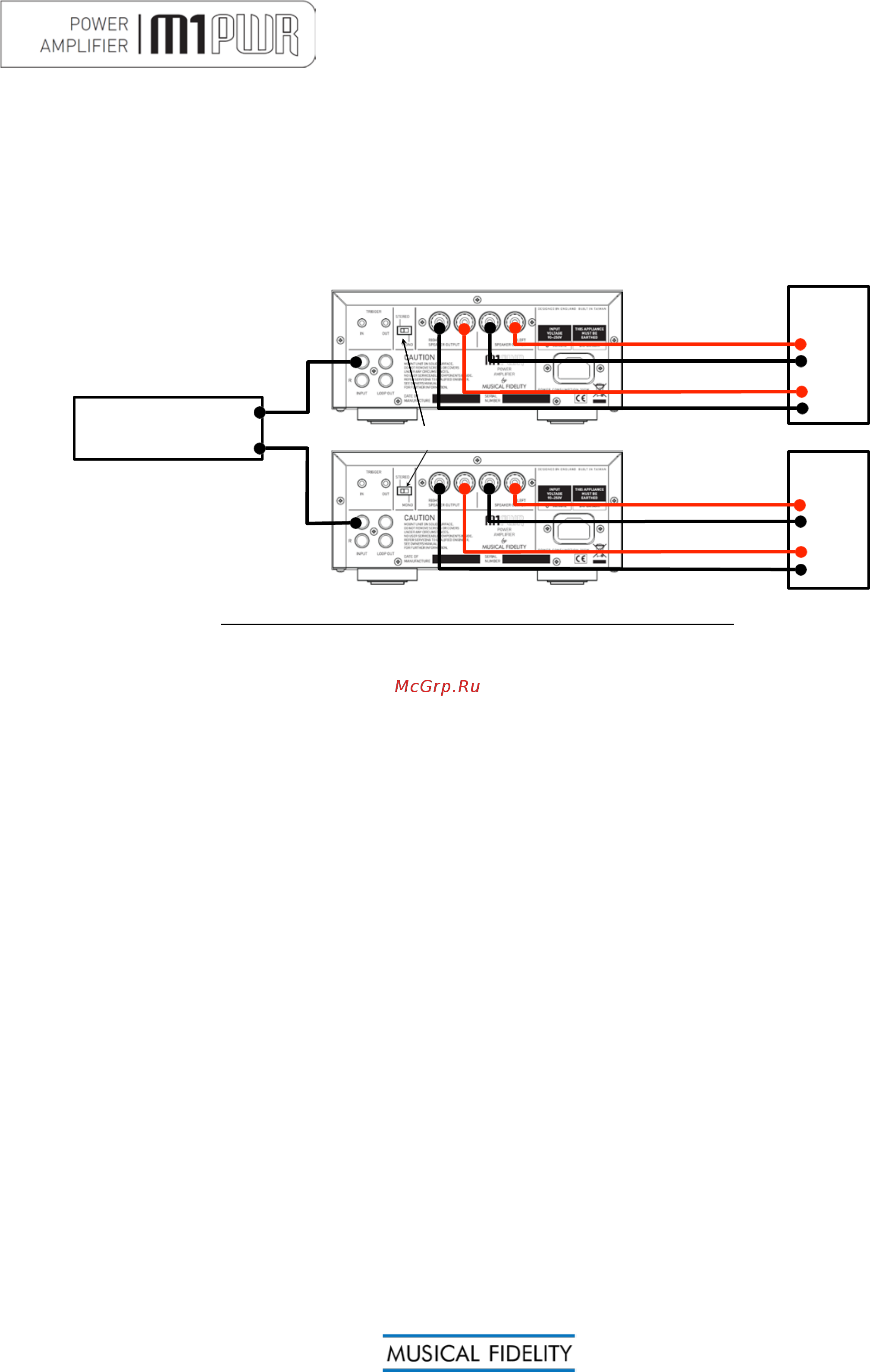

Схема двухпроводного подключения звуковых проводов в режиме моно.

(Триггерный и сетевой провода не показаны для большей ясности).

Индикаторные светодиоды

Имеется два дополнительных индикатора, которые позволяют определить состояние устройства.

ИНДИКАТОР ОЖИДАНИЯ (оранжевый) загорается на короткое время во время запуска, это нормально

Также он может мигать при высокой громкости. Это означает, что усилитель близок к отсечке, и

дальнейшее увеличение громкости может привести к ухудшению качества звука. Если индикатор отсечки

часто мигает во время обычного прослушивания, уменьшите громкость и/или рассмотрите возможность

использования усилителя в режиме МОНО для получения большей мощности (см. выше).

ИНДИКАТОР ТЕМПЕРАТУРЫ (красный) загорается, если устройство сильно нагревается внутри. Это

может означать наличие слишком сильного тока на выходах на динамики. Если индикатор температуры

загорается, максимальная выходная мощность снижается, чтобы устройство охладилось. Мигающий

красный индикатор говорит о том, что чип нагрелся до максимальной температуры, и хотя устройство

продолжает работать, его необходимо отключить для устранения неисправности.

Постоянная работа при очень низком импедансе/коротком замыкании может привести к отключению

устройства. Выключите устройство и проверьте проводку и динамики на предмет короткого замыкания.

Подождите примерно 10 минут, чтобы устройство охладилось, перед повторным включением.

ЛЕВЫЙ выход

Предусилитель

ПРАВЫЙ выход

ЛЕВЫЙ

динамик

+ ВЧ

- ВЧ

+ НЧ

- НЧ

Переключает в режим

ПРАВЫЙ

динамик

+ ВЧ

- ВЧ

+ НЧ

- НЧ

Издание 2

Стр. 11 из 14
