6
ПРИМЕЧАНИЕ
•Не вставляйте вилку сетевого шнура в розетку до
завершения всех подсоединений.
•При выполнении подсоединений пользуйтесь
инструкциями по эксплуатации подключаемой
аппаратуры.
•Следите за правильностью подключения левого и правого
каналов (левый к левому, правый к правому).
•Не прокладывайте сетевые шнуры вместе с
соединительными кабелями. Это может привести к
образованию различных помех.
•Не подключайте устройство к входным разъемам PHONO
на усилителе.
Кабели, используемые для подключения
Звуковой кабель (в комплекте)
Звуковой кабель
R
L
R
L
Кабель для
удаленного
подключения
Звуковой кабель (приобретается отдельно)
Сбалансированный
звуковой кабель
Оптический кабель
Коаксиальный
цифровой кабель
Кабель iPod
USB-кабель
Кабель (в комплект поставки не входит)
LAN-кабель
Кабель с мини-
разъемом моно

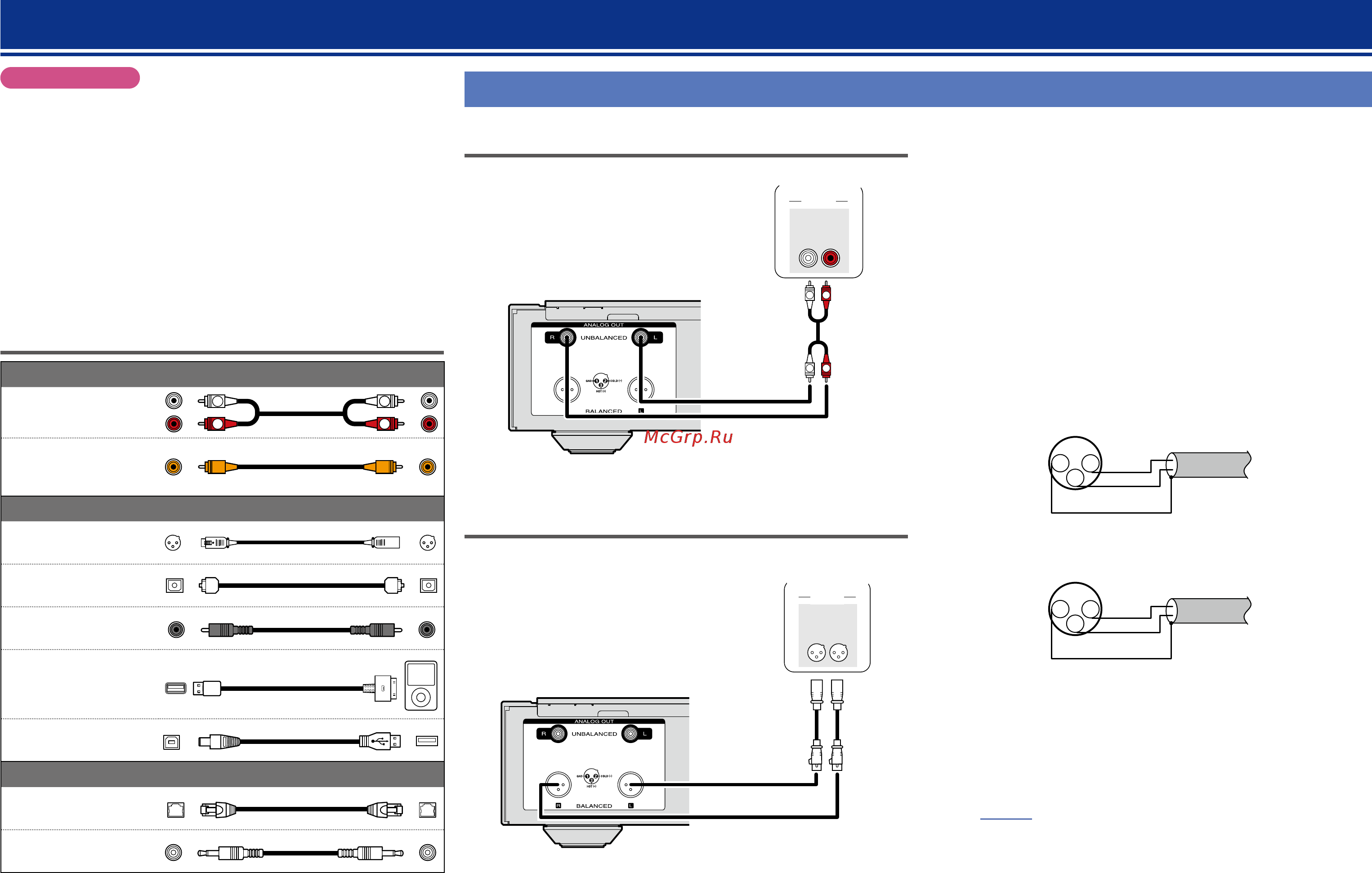

Подсоединения
Аналоговые подключения
UNBALANCED
R
L
AUDIO
RL
IN
AUDIO
R
L
Усилитель
BALANCED
BALANCED
L R
IN
AUDIO
R
L
R
L
Штекеры
BALANCED
n Штекеры BALANCED
Штекеры BALANCED на этом устройстве оснащены
разъемами XLR, которые широко используются
в профессиональном оборудовании. Их функции
перечислены ниже.
•3-контактная конструкция обеспечивает передачу
музыкального сигнала как сбалансированного сигнала
при минимальном уровне внешнего шума.
•Съемный блокировочный механизм позволяет снизить
дребезг контактов и обеспечить надежное соединение.
Разъем XLR для профессионального использования
подключен к одной из следующих двух систем с
помощью внутреннего соединения. Это устройство
соответствует стандартам США.
•Стандарт США (w PIN=COLD e PIN=HOT)
1
2
3
HOT
COLD
GND
•Европейский стандарт (w PIN=COLD e PIN=HOT)
1
2
3
COLD
HOT
GND
Если устройство соответствует европейскому стандарту,
оно подключается к данному устройству посредством
сбалансированного кабеля, причем воспроизводимый
сигнал может быть в противоположной фазе.
Чтобы устранить инвертирование, установите для
параметра “Phase” значение “Inverted” в разделе меню
(vстр.19).
