Sony STR-DN1070/M Инструкция по эксплуатации онлайн
Многоканальный AV-ресивер
Руководство по вводу в эксплуатацию
STR-DN1070
4-583-752-11(1)
Комплектация:
Пульт ДУ (1)
Калибровочный
микрофон (1)
Батарейки R03
(типа ААА) (2)
Проволочная
FM-антенна (1)
1
Sony Corporation © 2016
Printed in Russia

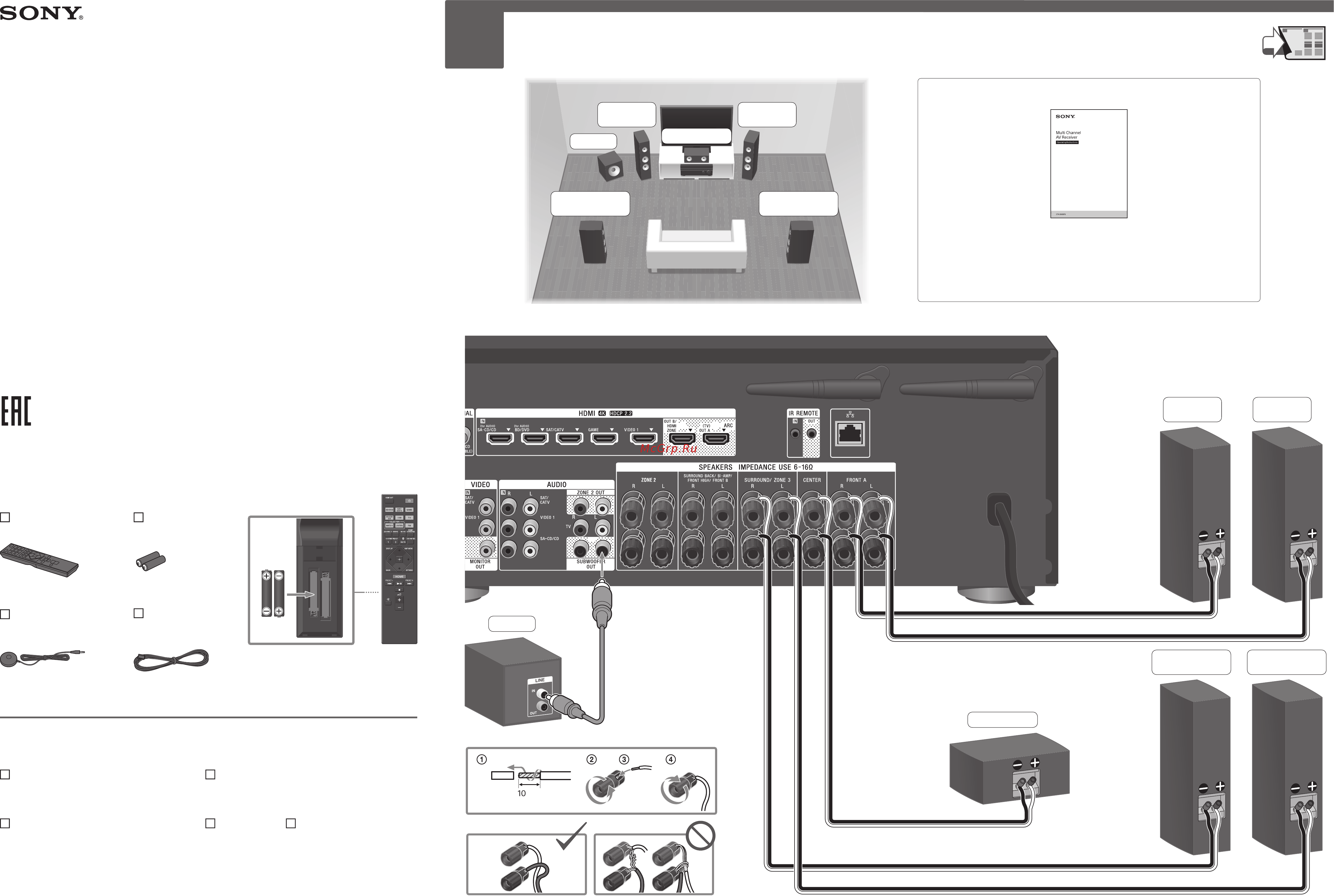

Установка и подключение акустических систем (АС)
Пример 5.1-канальной конфигурации акустических систем
Неправильное подсоединение проводов может привести
к серьезному повреждению ресивера.
Кабели подключения АС
Монофонический аудиокабель
Для получения дополнительной информации, включая другие
примеры выбора конфигурации и подключения акустических
систем, обратитесь к инструкциям по эксплуатации ресивера.
Вставьте в пульт ДУ две
батарейки R03 (типа ААА)
Батарейки
Также потребуется (в комплект не входит):
мм
Кабели подключения акустических систем
Монофонический аудиокабель
Кабели HDMI*
1
Оптический цифровой кабель*
2
Кабель LAN*
2
*
1
Рекомендуется использовать высококачественные высокоскоростные кабели HDMI с Ethernet.
*
2
В зависимости от выбранной схемы подключения эти кабели могут не потребоваться.
Шаги
2
–
3
приводятся на обороте.
Центральная АС
Фронтальная
левая АС
Фронтальная
правая АС
Пространственная
левая АС
Сабвуфер
Пространственная
правая АС
Сабвуфер
Центральная АС
Фронтальная
левая АС
Фронтальная
правая АС
Пространственная
левая АС
Пространственная
правая АС
