Задняя панель

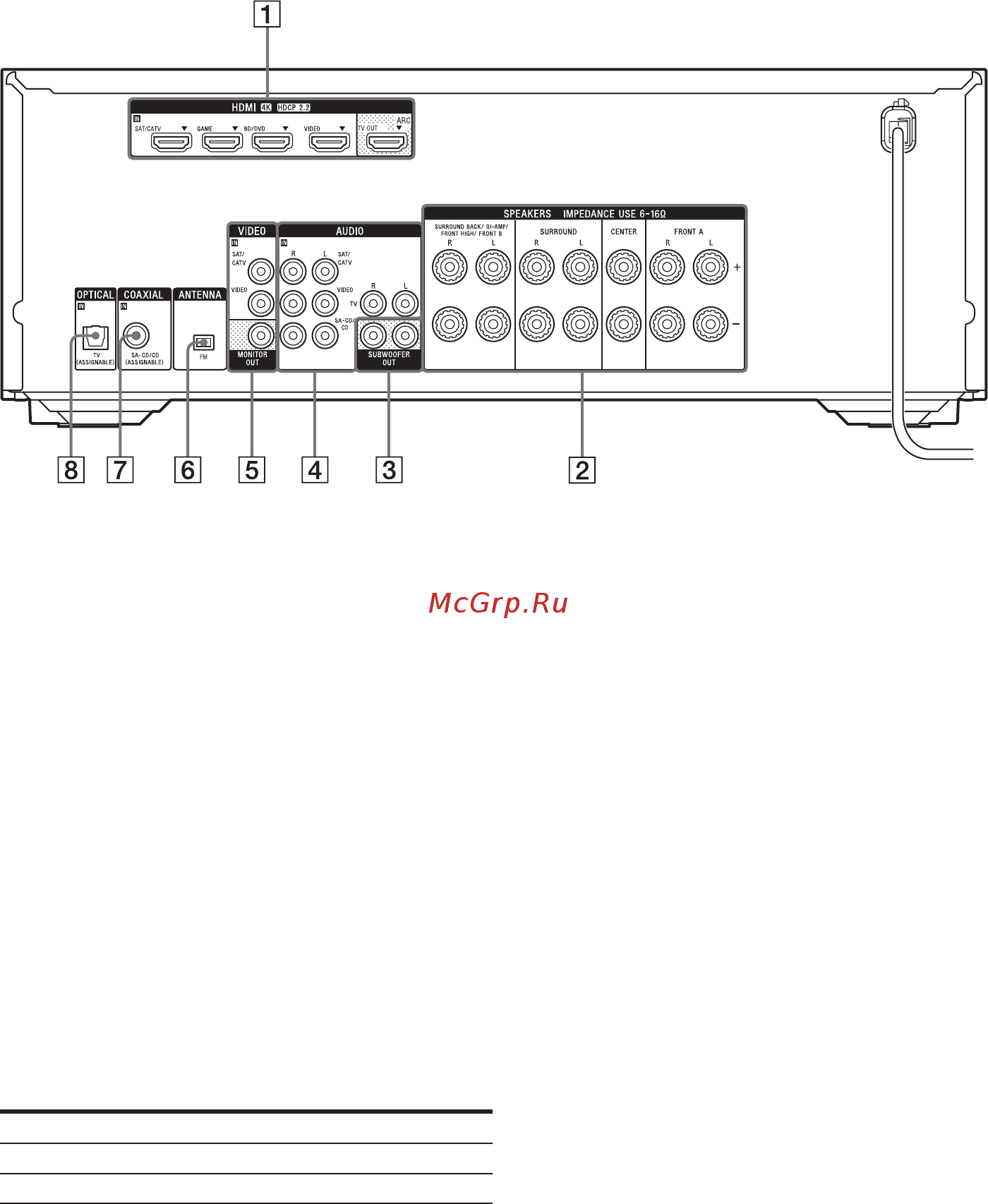

1 Разъемы HDMI IN/OUT* (стр. 22, 23, 25)
2 Разъемы SPEAKERS (стр. 16, 17, 18,
19, 20)
3 Разъемы SUBWOOFER OUT (стр. 16,
17, 18, 19, 20)
4 Разъемы AUDIO IN (стр. 22, 24, 26)
5 Разъемы VIDEO IN/MONITOR OUT
(стр. 24, 26)
6 Разъем FM ANTENNA (стр. 27)
7 Разъем COAXIAL IN (стр. 26)
8 Разъем OPTICAL IN (стр. 22, 24)
* HDCP 2.2 представляет собой новую улучшенную
технологию защиты авторских прав, которая
используется для защиты такого контента, как
фильмы в формате 4K.
Подключайте телевизор к соответствующим
выходным разъемам для просмотра
видео, подаваемого на следующие
входные разъемы.
Входные разъемы Выходные разъемы
HDMI IN HDMI TV OUT
VIDEO IN MONITOR OUT
Для получения подробной информации об-
ратитесь к разделу «Подключение телевизо-
ра» (стр. 21).
