Глава 1
6
Обзор панели управления 1

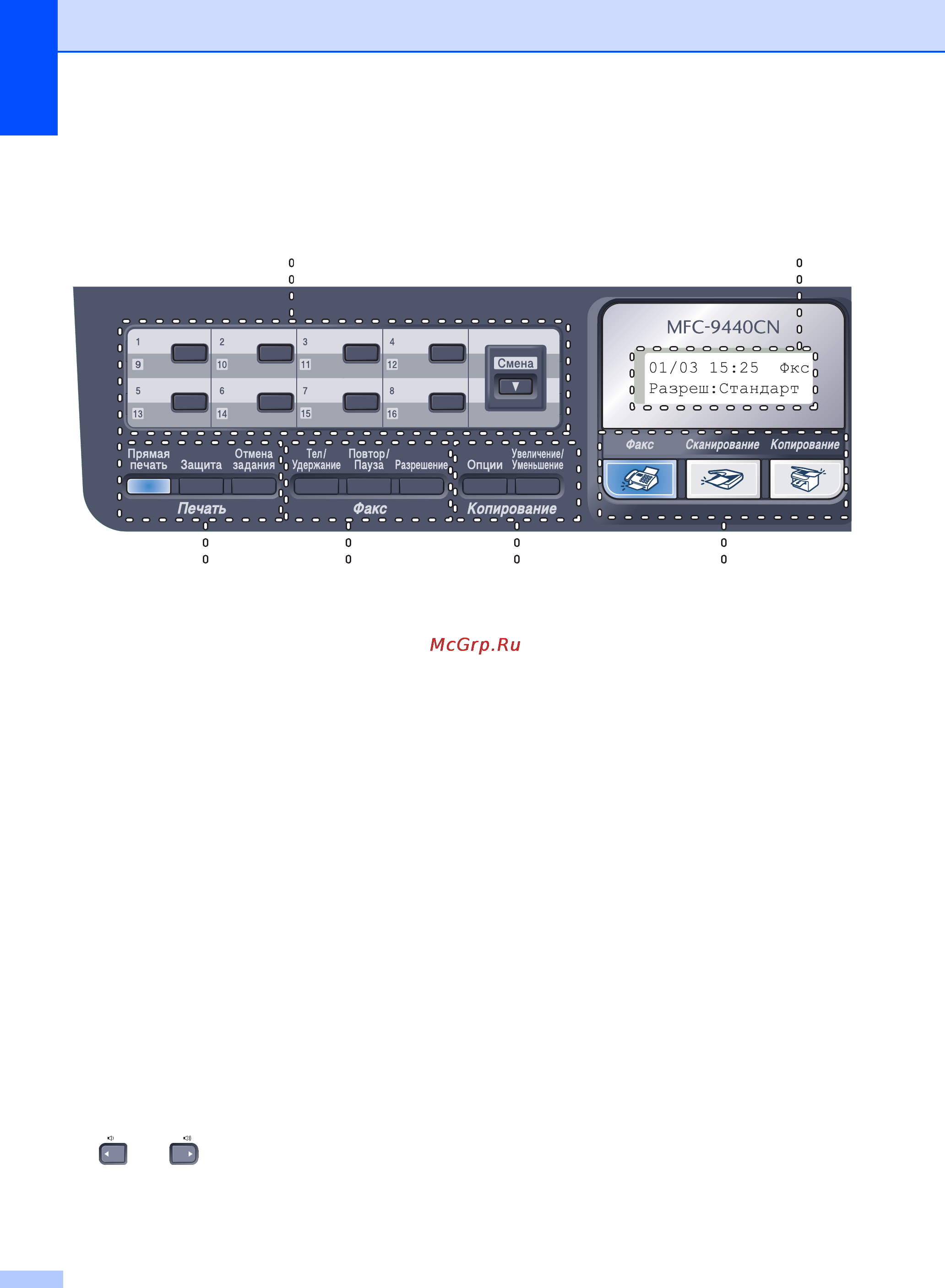

Модели MFC-9440CN и MFC-9450CDN имеют похожие клавиши управления.
1 Клавиши набора одним нажатием
Эти 8 клавиш обеспечивают мгновенный
набор 16 записанных в памяти номеров.
Cмена
При удержании нажатой эта клавиша
позволяет набрать номера набора одним
нажатием с 9 по 16.
2 ЖК-дисплей
На нем отображаются сообщения и
инструкции по настройке устройства и
работе с ним.
3 Индикатор Данные
Мигание этого индикатора указывает на
состояние устройства
.
4 Клавиши меню:
Меню
Доступ к меню для программирования
настроек устройства.
Очистить/Назад
Удаление введенных данных или отмена
текущего значения параметра.
OK
Сохранение настроек устройства.
Клавиши регулировки громкости
или
Переход к предыдущему или последующему
пункту меню (в режиме настройки)
.
В режиме
факса или ожидания эти клавиши используются
для регулировки громкости звука
.
a или b
Переход к предыдущему или
последующему пункту меню или значению
параметра.
b Поиск/Быстрый набор
Поиск и выбор номеров, сохраненных в
ячейках быстрого набора.
Можно выполнить поиск по имени абонента,
дважды нажав клавишу
b Поиск/Быстрый набор.
5 Цифровая клавиатура
Эти кнопки используются для набора
номеров телефона или факса и в качестве
клавиатуры
для ввода данных.
Во время телефонного звонка нажатие
клавиши # временно переключает режим
набора с импульсного на тональный.
6 Стоп/Выход
Остановка операции или выход из меню.
7 Старт:
Цвет
Начало отправки факсов или изготовления
полноцветных копий.
Ч/б
Начало отправки факсов или изготовления
черно-белых копий.
1
2
8
10
11
9
