Задняя панель

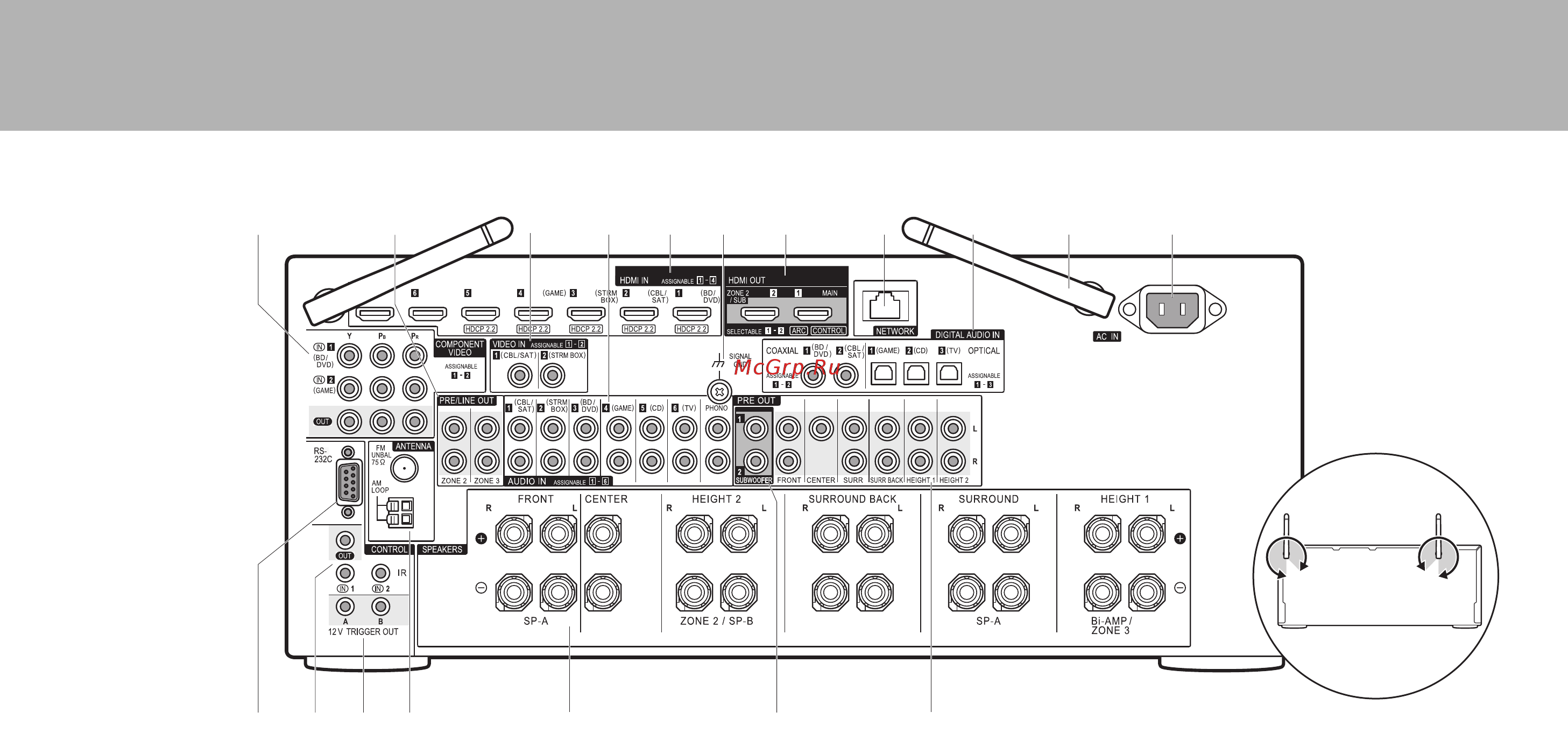

1. Гнезда COMPONENT VIDEO IN/OUT: передача видеосигналов с
аудиовидеоустройств через компонентный видеокабель.
2. Гнезда ZONE 2/ZONE 3 PRE/LINE OUT: для вывода аудиосигналов с
помощью аналогового аудиокабеля на интегрированный усилитель или
усилитель мощности в отдельной комнате (ZONE 2/ZONE 3). (
P19, 20)
3. Гнезда VIDEO IN: для ввода видеосигналов с
аудиовидеоустройств через аналоговый видеокабель.
4. Гнезда AUDIO IN: вход аудиосигналов с
аудиовидеоустройств через аналоговый аудиокабель.
5. Гнезда HDMI IN: для передачи видеосигналов и аудиосигналов
по кабелю HDMI, подключенному к аудиовидеоустройству.
6. Разъем SIGNAL GND: для подключения провода
заземления электропроигрывателя.
7. Гнезда HDMI OUT: для передачи видеосигналов и
аудиосигналов по кабелю HDMI, подключенному к
монитору, например телевизору или проектору.
8. Порт NETWORK: для подключения к сети через кабель Ethernet.
9. Гнезда DIGITAL AUDIO IN OPTICAL/COAXIAL: вход
цифровых аудиосигналов с телевизора или
аудиовидеоустройств через цифровой волоконно-
оптический кабель или цифровой коаксиальный кабель.
10.
Беспроводная антенна: применяется в вертикальном положении
для обеспечения соединения Wi-Fi или при использовании
устройства с поддержкой функции BLUETOOTH. Диапазон
допустимого изменения положения беспроводной антенны показан
на рисунке. Не пытайтесь силой установить антенну в положение
вне этого диапазона, поскольку таким образом можно сломать ее.
11.
AC IN: для подключения шнура питания из комплекта поставки.
12.
Порт RS-232C: для подключения к домашней
системе управления.
13.
Порт IR IN/OUT: позволяет подключить комплект
дистанционного управления для нескольких комнат.
14.
Гнезда 12V TRIGGER OUT A/B: позволяют подключить
устройство с гнездом триггерного входа на 12В для
обеспечения связи между устройством и ресивером.
15.
Разъем ANTENNA AM LOOP/FM UNBAL 75Ω: для
подключения антенн из комплекта поставки.
16.
Разъемы SPEAKERS: для подключения АС с помощью
кабелей для АС. (Гнезда моделей для Северной
Америки предназначены для штекеров типа "банан".)
17.
Гнезда SUBWOOFER PRE OUT: для подключения активного
сабвуфера с помощью кабеля для сабвуфера. Можно подключить
не более двух активных сабвуферов. Уровни громкости двух
активных сабвуферов можно настраивать индивидуально.
18.
PRE OUT jacks: Connect a power amplifier.
SC-LX801
1 4
3
57268
1817
910 11
12
16
14
1513
10
