ВНИМАНИЕ: Модели CWT устанавливаются только в гипсокартонные или подвесные потолки и
стены толщиной до 45 мм. Если вы не уверены в своей способности обеспечить надёжную установку
акустических систем, обратитесь за помощью к специалисту.
ВНИМАНИЕ: Убедитесь, что за стеной непосредственно в том месте, где нужно вырезать монтажное
отверстие, не проходят водопроводные трубы, воздуховоды или электрические кабели!
cut out template
How to use this template:
1) Remove the Protective backing from the “low tack”
adhesive tape on rear of this template.
2) Align centre lines.
3) The outside profile is an accurate indication of the speaker box hole required.
4) Draw around the profile, remove template and cut hole.
5) The template can be repositioned a number of times if required.
Diameter: 170mm (6 11/16”)
Template
1
3
5
4
6
Отметьте контур монтажного
отверстия и центральные линии

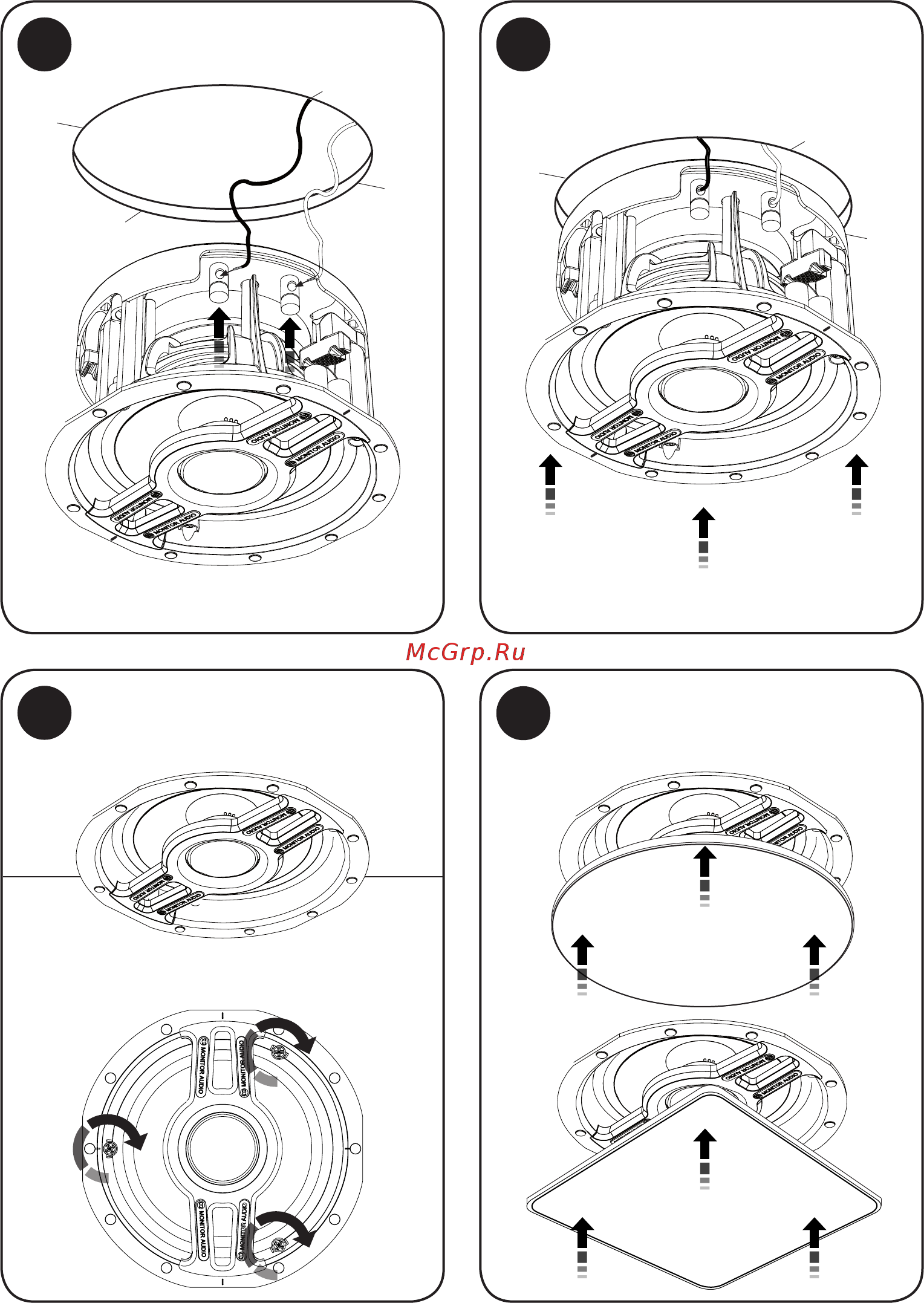

Подключите
акустические кабели
Вставьте корпус колонки
в монтажное отверстие
Проделайте отверстие
по нанесённому контуру
Установите защитные
решётки (они крепятся
магнитными защёлками)
Установка акустических систем CWT Series
Эти рекомендации справедливы для монтажа в потолок или в стену.
Оптимальное размещение акустических систем Окрашивание защитных решёток
Защитные решётки можно красить. Для равномерного окрашивания рекомендуется использовать распылитель.
При окрашивании кистью лучше использовать технику «набивки», а не традиционные мазки. Не берите кистью
чересчур много краски: так вы рискуете закрасить отверстия решётки.
Перед окрашиванием снимите ткань с внутренней части решётки и верните её обратно, когда краска высохнет.
Модель CWT 140 (R & S) CWT 160 (R & S) CWT180 (R & S)
Частотный диапазон 75 – 30000 Гц 60 – 30000 Гц 48 – 30000 Гц
Сопротивление 6 Ом 6 Ом 6 Ом
Чувствительность (1 Вт @ 1м ) 85 дБ 88 дБ 90 дБ
Максимальный уровень
звукового давления
102.8 дБА 107.2 дБА 110.6 дБА
Максимальная мощность 50 Вт 70 Вт 120 Вт
Рекомендованная
мощность усилителя
10 – 50 Вт 15 – 70 Вт 30 – 120 Вт
Динамики НЧ: 1 x 4” MMP
®
II
ВЧ: 1 x 25 мм C-CAM
®
поворотный золотой
купол
НЧ: 1 x 6” MMP
®
II
ВЧ: 1 x 25 мм C-CAM
®
поворотный золотой
купол
НЧ: 1 x 8” MMP
®
II
ВЧ: 1 x 25 мм C-CAM
®
поворотный золотой
купол
Тип двухполосная двухполосная двухполосная
Внешние габариты диаметр: 180.2 мм
площадь: 176.7 x 176.7 мм
диаметр: 204.2 мм
площадь: 199.2 x 199.2 мм
диаметр: 251.7 мм
площадь: 246.7 x 246.7мм
Глубина корпуса 103.4 мм 102.8 мм 103.3 мм
Диаметр
монтажного отверстия
149 мм 170 мм 213 мм
Монтажная глубина 98.6 мм 99 мм 99.4 мм
Крепление трёхпозиционная
система «Tri Grip
®
»
трёхпозиционная
система «Tri Grip
®
»
трёхпозиционная
система «Tri Grip
®
»
Подключение кабелей позолоченные
зажимные клеммы
позолоченные
зажимные клеммы
позолоченные
зажимные клеммы
Конструкционные
материалы
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
Вес 1.18 кг 2.1 кг 2.72 кг
Монтажный кронштейн CB4 (розовый) CB5 (голубой) CB6 (пурпурный)
Технические характеристики
22°
0°
30°
90°
110°
135°
150°
центральная АС
левая фронтальная АС правая фронтальная АС
левая
боковая АС
пространственного
звучания
2
правая
боковая АС
пространственного
звучания
левая
тыловая АС
пространственного
звучания
правая
тыловая АС
пространственного
звучания
Затяните три винта
системы Tri-Grip
