Pioneer HTB-831-3TB [70/92] Подключения для 5 канальной системы
![Pioneer HTB-831-3TB [70/92] Подключения для 5 канальной системы](/views2/1273345/page70/bg46.png)
4
> Перед началом >Подключение > Настройка > Воспроизведение > Названия частей
2
1
1/2˝
(12 mm)

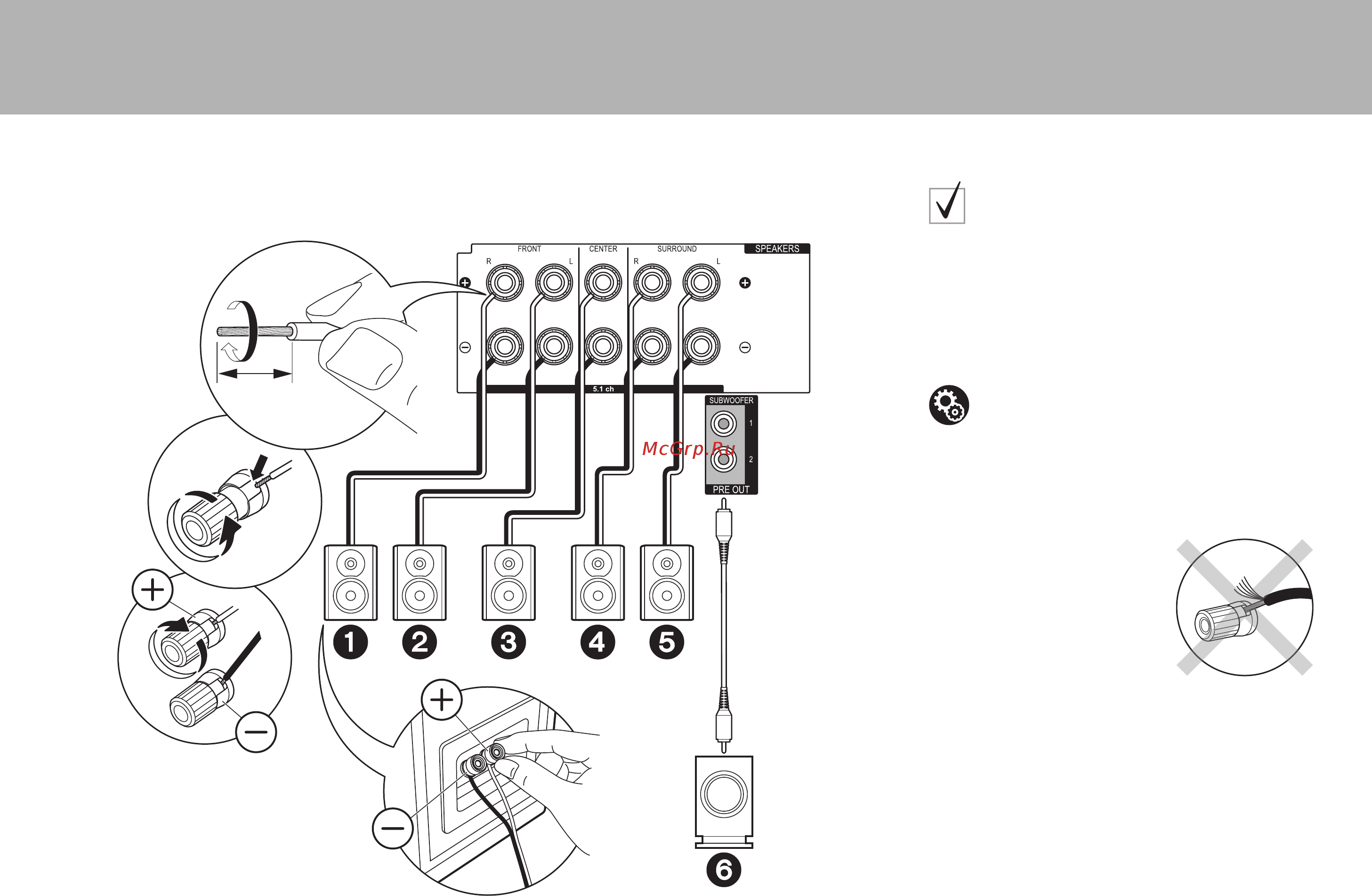

1 Кабель для АС, 2 Кабель для сабвуфера
Подключения для 5.1-
канальной системы
Подключите 123456 для 5.1-канальной системы.
Можно подключить не более двух активных
сабвуферов. Одинаковый сигнал выводится из
каждого гнезда SUBWOOFER.
Обратите внимание, что допускается подключать
только 12 и не использовать другие гнезда.
При подключении убедитесь, что оголенные провода АС не
торчат из разъемов АС. Если оголенные провода АС коснутся
задней панели или провода + и – коснутся друг друга,
сработает цепь защиты.
Настройка
0 По умолчанию конфигурация АС настроена на
5.1-канальный аудиовыход. Если вы не
планируете подключать какие-либо АС,
необходимо изменить настройки в Initial Setup,
"1. Полная автоматическая настройка MCACC"
(
P11) чтобы передать аудиосигнал от этих АС
на другие АС.
SN29402185_VSX-831_BAS_Ru_1601XX.book 4 ページ ２０１６年１月１９日 火曜日 午後４時２７分
