Прежде, чем приступать к использованию
4
Ru
01
Глава 1
Прежде, чем
приступать к
использованию
Комплектация
Проверьте наличие следующих принадлежно-
стей в упаковочной коробке.
• Пульт дистанционного управления
• Батареи — сухие элементы питания
AAA/IEC R03 (2 шт.)
• Рамочная AM-антенна
• Проволочная FM-антенна
• Шнур питания
• Гарантийный талон
• Краткое руководство
• Инструкции по технике безопасности
• Это руководство пользователя (CD-ROM)
Примечания
• Иллюстрации в этом руководстве могут
быть упрощены или адаптированы в целях
лучшего восприятия, и могут не совсем
точно соответствовать внешнему виду
реального устройства.
• Представленные здесь иллюстрации ото-
бражают преимущественно модель
SX-20-S (серебристую).

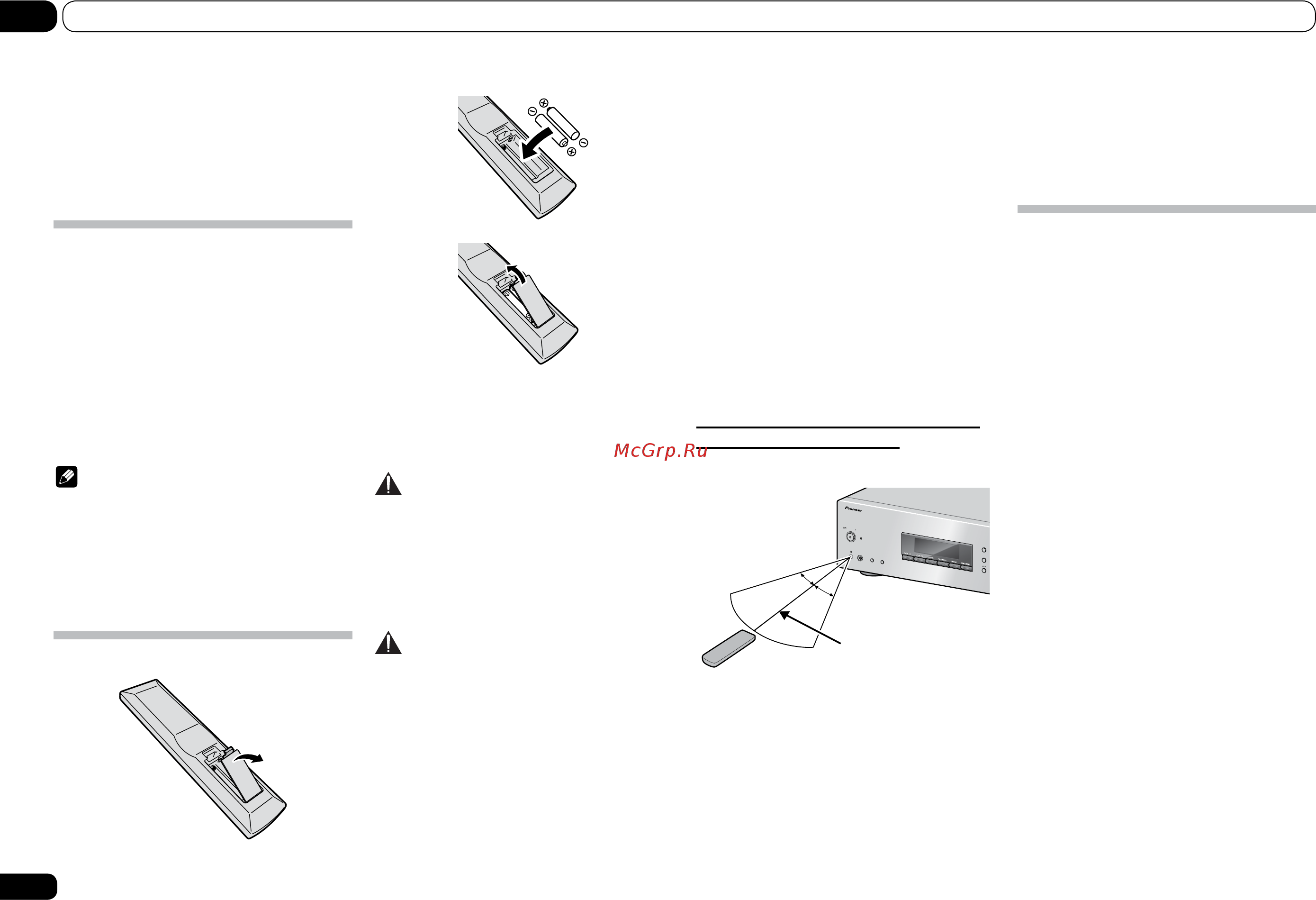

Установка батарей в пульт ДУ
1. Откройте заднюю крышку.
2. Установите новые батареи, соблюдая
полярность, в батарейном отсеке.
3. Закройте заднюю крышку.
Батареи, входящие в комплект поставки, пред-
назначен лишь для проверки работоспособно-
сти устройства, и не рассчитаны на длительную
работу. Рекомендуются щелочные батареи,
которые имеют более длительный срок службы.
ПРЕДУПРЕЖДЕНИЕ
• Не храните батареи в местах, куда попада-
ют прямые лучи солнца, или рядом с источ-
никами тепла, например, с обогревателем.
Это может вызвать утечку, перегрев, взрыв
батарей и возгорание. Либо это может
повлиять на срок службы или работоспо-
собность батарей.
ВНИМАНИЕ
Неправильное использование батарей может
вызвать опасные последствия, такие как утечка
или взрыв. Соблюдайте следующие меры
предосторожности:
• При установке батарей не повредите
пружины на клеммах батарейного отсека.
Это может вызвать утечку или перегрев
батарей.
• Используйте только батареи указанного
типа. Не используйте новые батареи вме-
сте со старыми.
• При установке батарей в пульт дистанцион-
ного управления соблюдайте полярность,
которая обозначена внутри отсека знаками
«+» и «-».
• Не нагревайте и не разбирайте батареи, не
бросайте их в огонь или в воду.
• Батареи могут различаться напряжением,
даже если они одинаковы по размеру. Не
используйте вместе батареи разных типов.
• Для предотвращения течи батарей извле-
кайте их из пульта, если не собираетесь
пользоваться им в течение длительного
времени (больше одного месяца). Если
произошла утечка, протрите отсек досуха
и установите новые батареи. В случае
попадания вытекшей из батарей жидкости
на кожу тщательно промойте это место
большим количеством воды.
• Избавляясь от старых батарей, соблюдайте
постановления по утилизации для своего
региона, принятые правительством или
местными органами управления.
Использование пульта дистанци-
онного управления (ДУ)
Радиус действия пульта ДУ составляет 7 м с
углом около 30°.
T
ME
MORY
S
T
AN
DBY
A
SPEA
K
E
RS
B
PH
ON
ES
T
ON
E
STANDBY
ON
7 м
30 °
30 °
При пользовании пультом дистанционного
управления руководствуйтесь следующими
соображениями.
• Убедитесь в отсутствии препятствий между
пультом дистанционного управления и при-
емником ИК-сигнала на передней панели
устройства.
• Если в окно приемника ИК-сигнала попа-
дает сильный солнечный свет или свет
флуоресцентных ламп, дистанционное
управление может оказаться невозможным.
• Пульты разных устройств могут мешать
работе друг друга. Избегайте пользоваться
пультами для управления других устройств,
расположенных поблизости.
• Если вы заметили, что дальность действия
пульта стала сокращаться, замените бата-
реи.
Выбор места для установки
ресивера
Устанавливайте устройство на ровную и проч-
ную поверхность.
• Не устанавливайте устройство в следую-
щие места:
– На телевизор, так как это может вызы-
вать искажение изображения
– Рядом с кассетной декой или другим
устройством, образующим магнитное поле.
Это может создавать помехи для звука
– Под прямыми солнечными лучами
– В места с высоким уровнем влажности
– В места с пониженной или повышенной
температурой
– В места, где возможна вибрация или
какое-либо движение
– В места с большим количеством пыли
– В места, где присутствует масляный
туман (например, на кухне)
• Не устанавливайте устройство на диван
или другие мягкие предметы мебели с
тканевым покрытием — их звукопоглоща-
ющие свойства будут отрицательно влиять
на качество звучания.
