5
-автоматический предохранитель по переменному току.
На боковой правой панели(рисунок 4.2) расположены:
− вентилятор;
− ввод заземления корпуса;
− ввод напряжения аккумуляторной батареи;
− автоматический предохранитель по постоянному току.

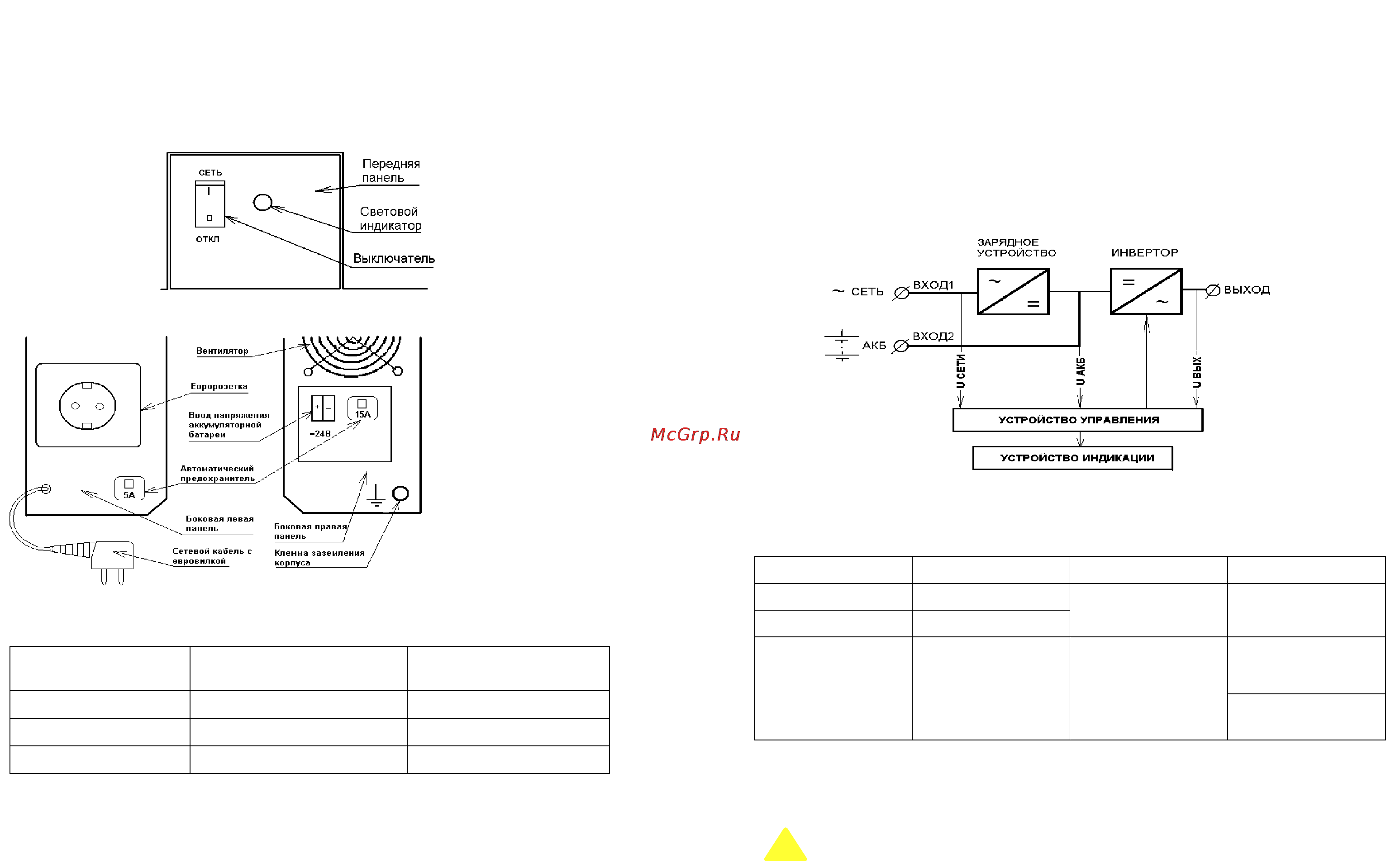

Рисунок 4.1 Передняя панель АБП
Рисунок 4.2 Боковые левая и правая панели АБП
Таблица 4.1 Состояние светового индикатора в зависимости от режима работы АБП.
РЕЖИМ
ЦВЕТ ИНДИКАТОРА
СОСТОЯНИЕ
ИНДИКАТОРА
ОСНОВНОЙ ЗЕЛЁНЫЙ СВЕТИТСЯ
РЕЗЕРВ ЗЕЛЁНЫЙ МИГАЕТ
ПЕРЕГРУЗКА КРАСНЫЙ МИГАЕТ
Структурная схема АБП представлена на рисунке 4.3.
АБП, включенный в сеть, работает следующим образом:
Устройство управления постоянно контролирует величины напряжения: U
сети, U АКБ, U вых и в зависимости от значений этих напряжений, включает
необходимый режим работы АБП (см. таблицу 4.2), используя соответствующие
электронные ключи.
6
Питание подключенной нагрузки может осуществляться либо от сети через
встроенные зарядное устройство и инвертор (двойное преобразование) - режим
«Основной», либо от аккумуляторной батареи через встроенный инвертор (режим
«Резерв»).
В режиме «Основной», внешняя аккумуляторная батарея, подключенная к
зарядному устройству, получает заряд.
В режиме «Резерв» напряжение аккумуляторной батареи снижается и, если
оно снизится до 20,4 В, то АБП перейдёт в режим «Перегрузка», при этом нагрузка
обесточивается.
Состояние индикации в любом из установившихся режимов в соответствии с таблицей
4.1
Рисунок 4.3 Структурная схема АБП
Таблица 4.2
РЕЖИМ
~U сети, В
~U вых, В
=U АКБ, В
ОСНОВНОЙ
150…265
198…242
23,6...28,2
РЕЗЕРВ
0…150; 270 и более
ПЕРЕГРУЗКА
-
ОТКЛЮЧЕНО
менее 20,8
при отключении;
менее 23,6
при включении
5 МЕРЫ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ
ВНИМАНИЕ!
Подключение, обслуживание и ремонт
АБП
должны
производиться обученным персоналом с обязательным
соблюдением всех требований техники безопасности при
работе с электрическими установками напряжением до 1000 В,
а также всех указаний настоящего руководства.
!
