5.1Общая потребляемая мощность подключаемых к АБП электроприборов не
должна превышать его выходную мощность. В подключенном к сети АБП
имеется опасное для жизни напряжение (220 В).
5.1.1Исключите доступ к внутренним цепям АБП посторонних лиц и особенно детей;
5.1.2Не допускайте попадания посторонних предметов и жидкостей внутрь корпуса
АБП через вентиляционные отверстия;
5.1.3Не прикасайтесь одновременно к АБП и к предметам, имеющим естественное
заземление (газовые плиты, радиаторы отопления, водопроводные и газовые трубы,
краны, мойки и т.п.);
5.1.4В случае необходимости проведения работ, связанных со вскрытием АБП,
необходимо предварительно отсоединить АБП от сети, аккумуляторной батареи и
заземления.
5.1.5При установке (замене или необходимости удаления пыли) АКБ необходимо:
-отключить цепи подачи напряжения АКБ, установив выключатель БАТАРЕЯ
контейнера в положение ОТКЛ;
-соблюдать полярность подключения в соответствии с маркировкой на внутренней
стороне задней стенки контейнера и схемой соединения на внутренней стороне
передней стенке контейнера.
6 ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
6.1 После транспортирования при отрицательных температурах или
повышенной влажности перед включением изделия следует выдержать
его в нормальных климатических условиях не менее 4 ч.
6.2 Произведите внешний осмотр АБП с целью определения отсутствия
повреждений корпуса;
6.3 Разместите основной блок АБП и контейнер для АКБ, руководствуясь рисунком
6.1. При этом учтите, что расстояние от основного блока АБП до контейнера для
АКБ должно быть таким, чтобы жгут, выходящий из АКБ, мог быть подключен к
контактам основного блока в соответствии с рисунком 6.2 без натяжения.
6.4 Подключение АБП производите в соответствии с рисунком 6.2 в следующем
порядке:
6.4.1 Произведите заземление основного блока АБП. Для этого соедините корпус
изделия с шиной заземления отдельным медным проводом сечением не менее 2,5
мм
2
. Со стороны подключения к АБП провод должен иметь кольцевой наконечник.
Провод заземления необходимо подсоединить к клемме изделия,
расположенной на правой боковой панели основного блока АБП.
6.4.2 Изготовьте кабели для подключения АБП.
Сечение проводов открытой проводки должно быть:
- для подключения к нагрузке, не менее 0,5 мм
2
;
− для подключения к аккумуляторной батарее, не менее 4,0 мм
2
минимально
возможной длины
2
.
2
Если контейнер для АКБ не поставлялся в комплекте поставки.
!
8

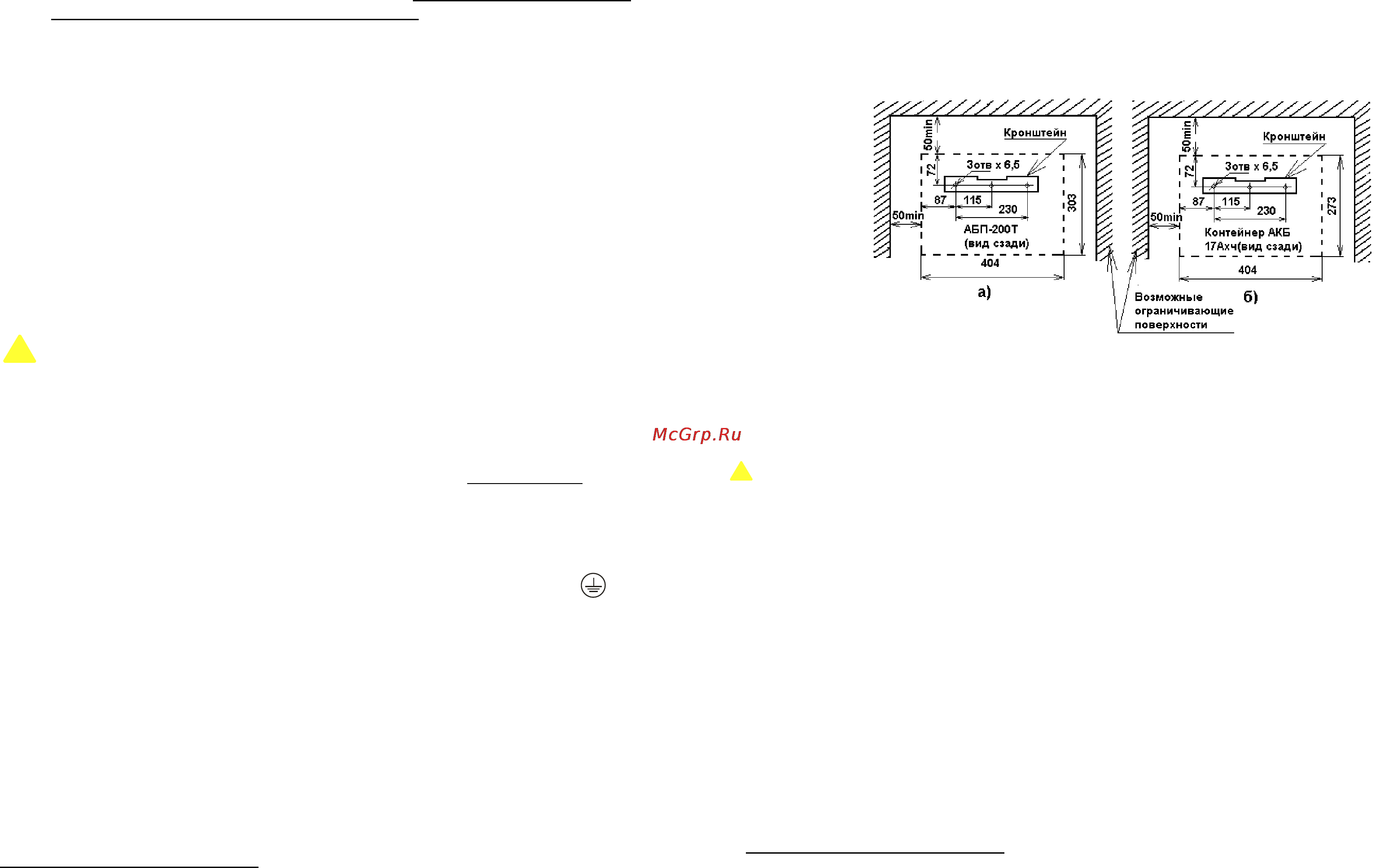

Рисунок 6.1 Схема размещения АБП на стене:
а) размещение основного блока АБП; б) размещение контейнера АКБ для АБП
6.4.3 Установите выключатель СЕТЬ в положение ОТКЛ.
6.4.4 Снимите защитную крышку на правой боковой панели изделия, отвернув два
винта.
6.4.5 Подсоедините кабели для подключения аккумуляторов в основной блок к
контактам АБП, руководствуясь рисунком 6.2.
6.4.6 Установите на прежнее место защитную крышку.
6.4.7 Установите аккумуляторы в контейнер для АКБ
3
.
6.4.8 Подсоедините АКБ в соответствии с рисунком 6.2.
6.4.9 Подсоедините кабели к цепям входной сети и нагрузки.
6.4.10 Установите выключатель БАТАРЕЯ на контейнере с аккумуляторными
батареями в положение БАТАРЕЯ и выключатель СЕТЬ основного блока АБП в
положение СЕТЬ.
6.4.11 Дальнейшая работа изделия соответствует п.4 настоящего Руководства.
3
Если поставка контейнера была предусмотрена, подсоедините выводы кабеля, руководствуясь
рисунком 6.2 и маркировками на концах кабеля.
!
