Yamaha NS-50F Black [2/2] Технические характеристики

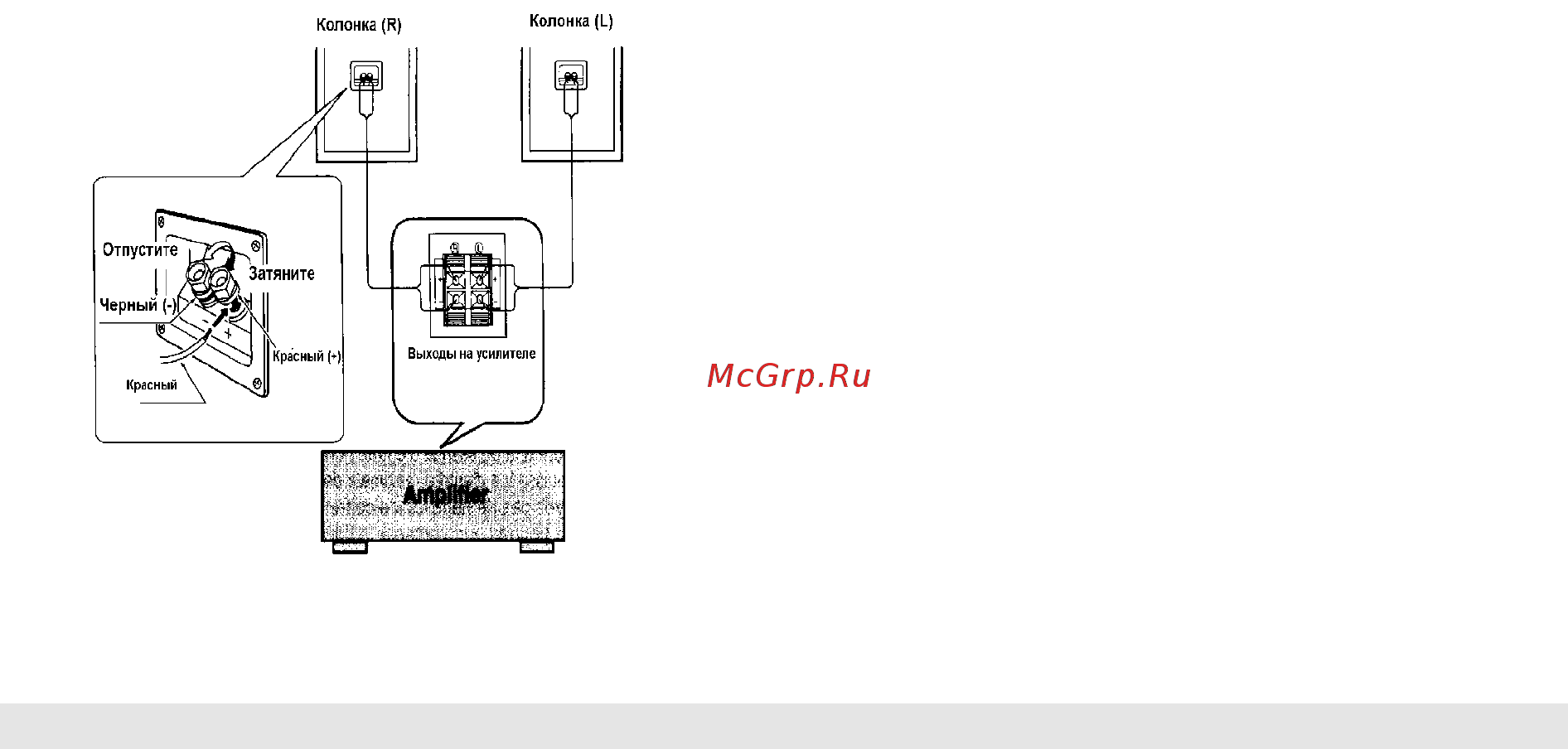

• Подключите один громкоговоритель к левому разъему (помечен L) вашего усилителя, а другой

громкоговоритель к правому разъему (помечен R), соблюдая правильную полярность. Если вы

перепутаете полярность, звук будет неестественным и при басы будут воспроизводится не в полном

диапазоне.

Процедура:

 Соединить кабелем громкоговорителя входную клемму на задней панели усилителя и соответственно

громкоговорителя.

 Соблюдайте при этом правильную полярность

подключения.

1. Нажмите язычок разъема вниз.

2. Вставьте зачищенный конец провода (около 10 мм) в

разъем.

3. Прижмите провод, подняв язычок вверх.

4. Проверьте надежность крепления, слегка потянув провод.

Не позволяйте проводам касаться друг друга.

Примечание

Во избежание повреждения громкоговорителей и усилителя

оголенные концы проводов не должны соприкасаться с друг

другом.

СХЕМЫ УСТАНОВКИ ГРОМКОГОВОРИТЕЛЕЙ И КРЕПЛЕНИЯ ПОДСТАВОК СМОТРИТЕ В

ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Двухполосная система с эффектом отражения басов и

тремя динамиками

Динамик 16-см конусного типа х 2

3-см пищалка

Номинальная входная мощность 80 Вт

Максимальная входная мощность 240 Вт

Сопротивление 6 Ом

Частотный диапазон 38 Гц –30 кГц

Чувствительность

90 дБ

Габариты (ШхВхГ), мм

Масса

233 х 880 х 275 мм

11,6 кг

Технические характеристики могут быть изменены без предупреждения в целях усоверщенствования

изделия.
