2 Перед началом эксплуатации

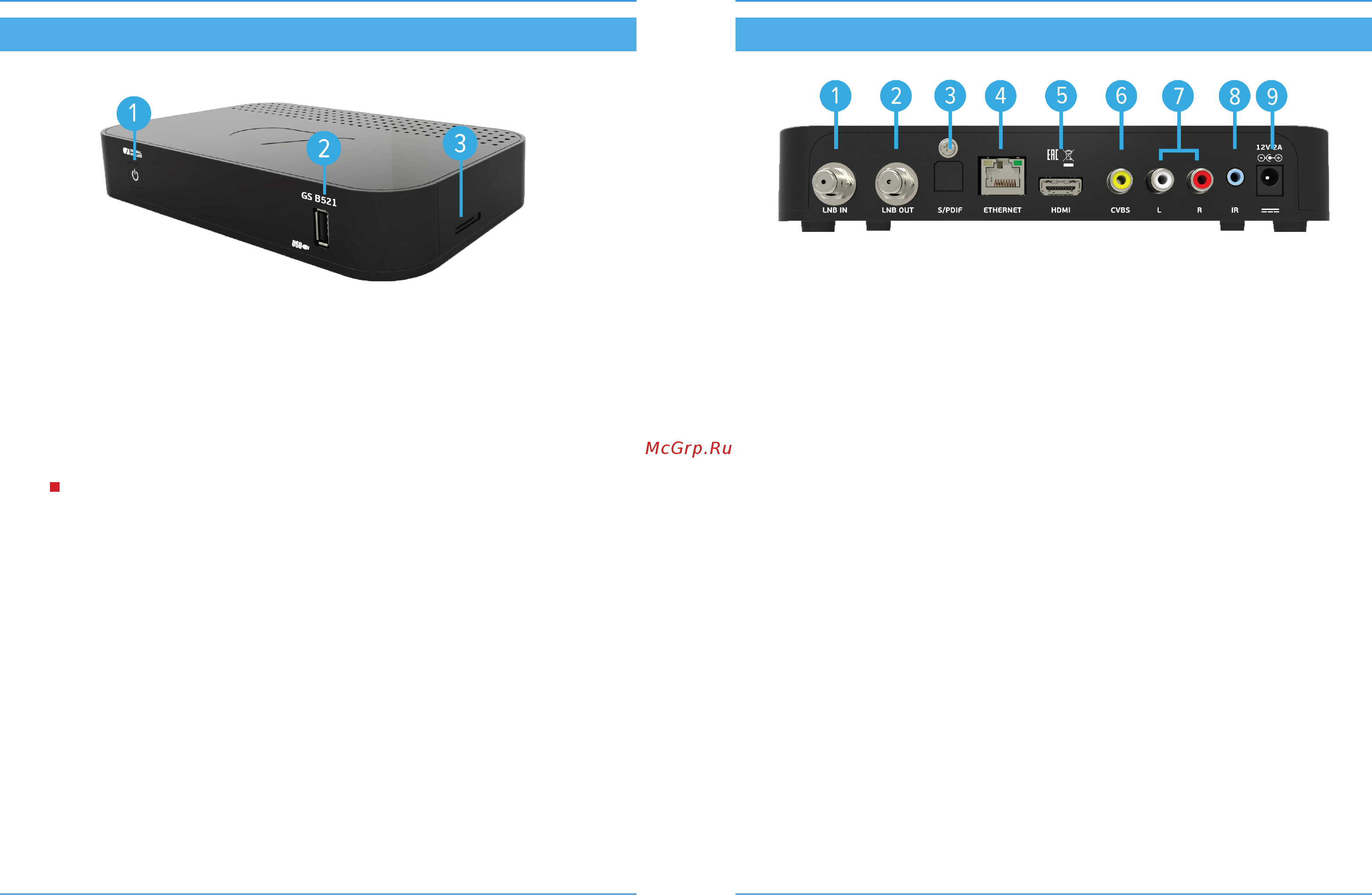

2.3 Передняя и боковая панели приемника

1. КНОПКА «ВКЛ./ВЫКЛ.»

Переключение между рабочим режимом приемника и режимом ожидания.

2. РАЗЪЕМ «USB»

Разъем для подключения внешнего накопителя (USB-устройства).

3. КАРТОПРИЕМНИК

Установка смарт-карты условного доступа формата Mini-SIM.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимость установки смарт-карты определяется версией программного обеспечения прием-

ника.

2 Перед началом эксплуатации

2.4 Задняя панель приемника

1. РАЗЪЕМЫ «LNB IN»

Разъемы для подключения кабелей от конвертера спутниковой антенны.

2. РАЗЪЕМ «S/PDIF»

Цифровой аудиоразъем (оптический).

3. РАЗЪЕМ «ETHERNET»

Разъем для подключения приемника к локальной сети.

4. РАЗЪЕМ «HDMI»

Разъем для подключения приемника к телевизору с помощью HDMI-кабеля.

5. РАЗЪЕМ «CVBS»

Выход композитного аналогового видеосигнала (желтый разъем). Используйте для настройки при под-

ключении к телевизору.

6. РАЗЪЕМЫ «AUDIO L/R»

Два выхода аналогового стереозвука. Правый канал (R) – красный разъем, левый канал (L) – белый.

7. РАЗЪЕМ «IR»

Разъем для подключения выносного инфракрасного приемника (ИК-приемника) сигналов с пульта ДУ.

8. РАЗЪЕМ «12V 2A»

Разъем для подключения адаптера электропитания приемника из комплекта поставки.
