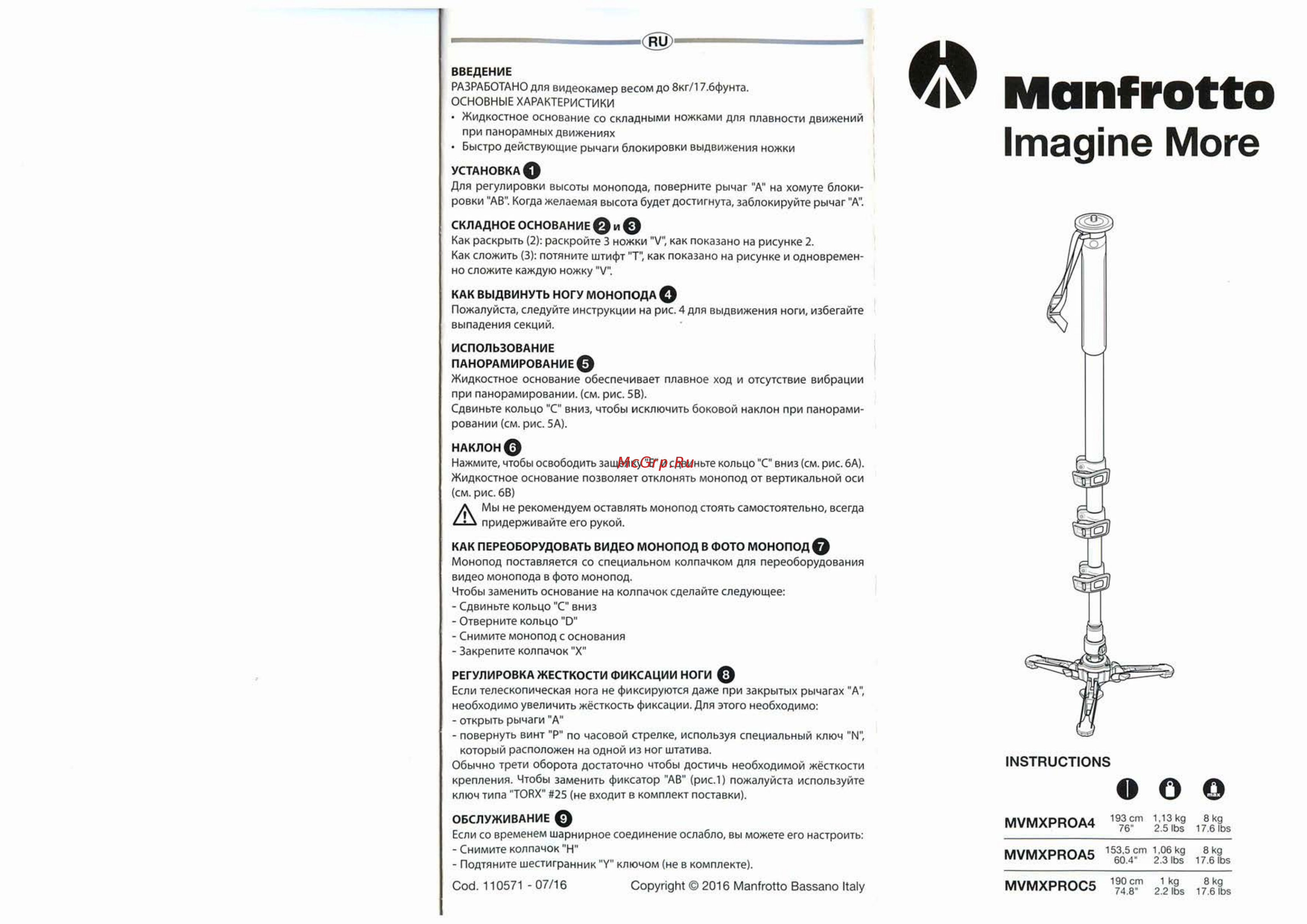

RU ВВЕДЕНИЕ РАЗРАБОТАНО для видеокамер весом до 8кг 17 бфунта ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Жидкостное основание со складными ножками для плавности движений при панорамных движениях Быстро действующие рычаги блокировки выдвижения ножки 0 Manfrotto Imagine More УСТАНОВКА Для регулировки высоты монопода поверните рычаг А на хомуте блоки ровки АВ Когда желаемая высота будет достигнута заблокируйте рычаг А СКЛАДНОЕ ОСНОВАНИЕ 0 и0 Как раскрыть 2 раскройте 3 ножки V как показано на рисунке 2 Как сложить 3 потяните штифт Т как показано на рисунке и одновремен но сложите каждую ножку V 0 КАК ВЫДВИНУТЬ НОГУ МОНОПОДА Пожалуйста следуйте инструкции на рис 4 для выдвижения ноги избегайте выпадения секций ИСПОЛЬЗОВАНИЕ 0 ПАНОРАМИРОВАНИЕ Жидкостное основание обеспечивает плавное ход и отсутствие вибрации при панорамировании см рис 5В Сдвиньте кольцо С вниз чтобы исключить боковой наклон при панорами ровании см рис 5А 0 НАКЛОН Нажмите чтобы освободить защелку Е и сдвиньте кольцо С вниз см рис 6А Жидкостное основание позволяет отклонять монопод от вертикальной оси см рис 6В Мы не рекомендуем оставлять монопод стоять самостоятельно всегда придерживайте его рукой А 0 КАК ПЕРЕОБОРУДОВАТЬ ВИДЕО МОНОПОД В ФОТО МОНОПОД Монопод поставляется со специальном колпачком для переоборудования видео монопода в фото монопод Чтобы заменить основание на колпачок сделайте следующее Сдвиньте кольцо С вниз Отверните кольцо D Снимите монопод с основания Закрепите колпачок X РЕГУЛИРОВКА ЖЕСТКОСТИ ФИКСАЦИИ НОГИ 0 Если телескопическая нога не фиксируются даже при закрытых рычагах А необходимо увеличить жёсткость фиксации Для этого необходимо открыть рычаги А повернуть винт Р по часовой стрелке используя специальный ключ N который расположен на одной из ног штатива Обычно трети оборота достаточно чтобы достичь необходимой жёсткости крепления Чтобы заменить фиксатор АВ рис 1 пожалуйста используйте ключ типа TORX 25 не входит в комплект поставки 0 INSTRUCTIONS О Оо MVMXPROA4 Если со временем шарнирное соединение ослабло вы можете его настроить Снимите колпачок Н Подтяните шестигранник Y ключом не в комплекте 1 13 kg 8 kg 2 5 lbs 17 6 lbs MVMXPROA5 156 54îm 1 06 kg 8 kg 2 3 lbs 17 6 lbs Cod 110571 07 16 MVMXPROC5 1 kg 8 kg 2 2 lbs 17 6 lbs ОБСЛУЖИВАНИЕ Copyright 2016 Manfrotto Bassano Italy
