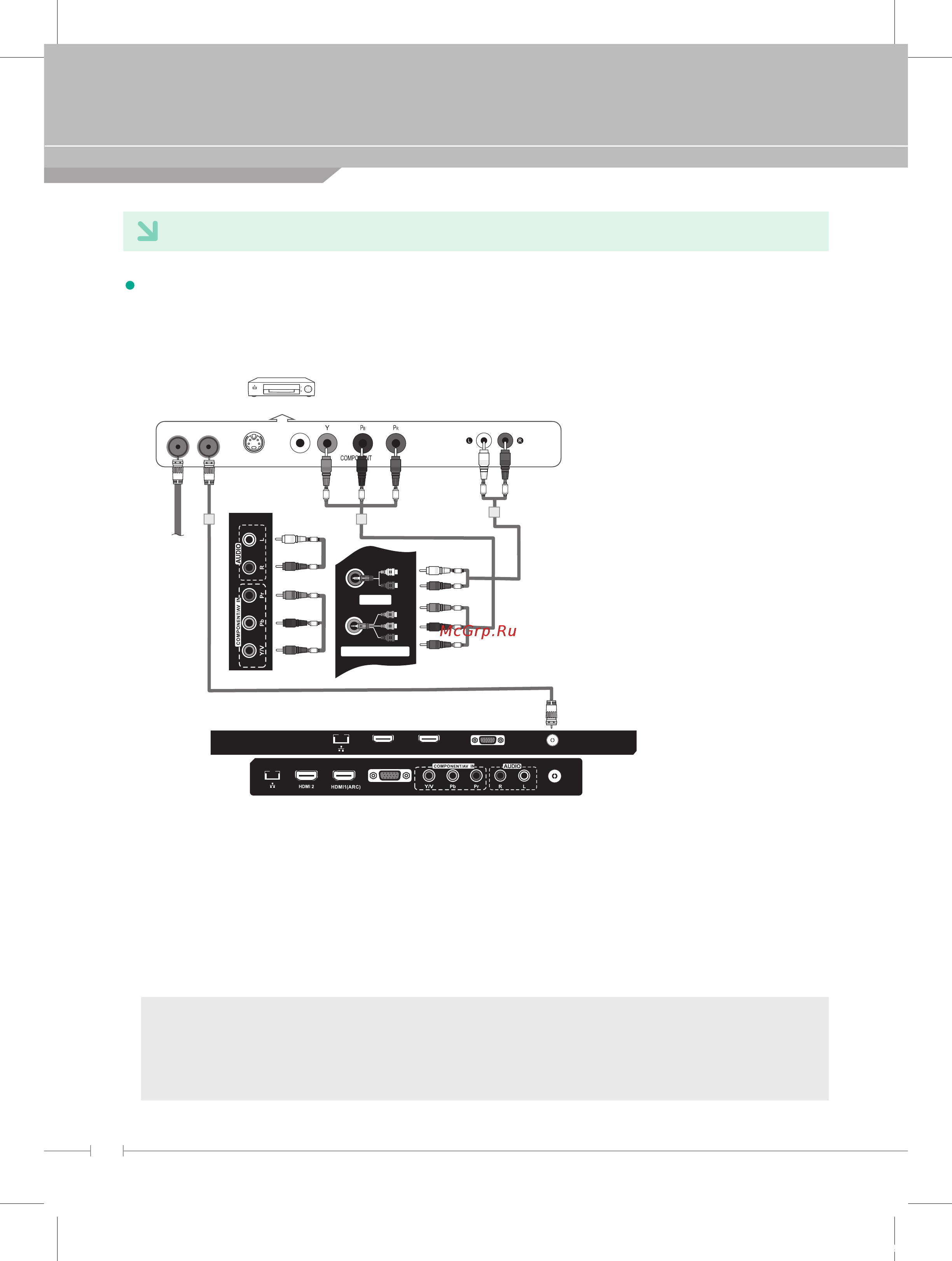

Подключение внешних устройств
Подключение видеомагнитофона
телевизора. Для моделей 32"/43" используйте кабель 2RCA-миниджек.
Примечания:
1. При подключении внешнего устройства к телевизору убедитесь, что электропитание устройства
отключено.
2.
При подключении внешнего устройства убедитесь, что цвет вывода (Y, Pb, Pr) совпадает с цветом
Эти инструкции предполагают, что телевизор уже подключен к антенне или системе кабельного
телевидения. Пропустите этап 1, если телевизор еще не подключен к антенне или системе кабельного
телевидения.
49"/55
"
Следуйте инструкциям для подключения кассетного видеомагнитофона.
Каждый кассетный видеомагнитофон имеет собственную конфигурацию задней панели.
1. Извлеките штекер кабеля антенны из разъема на задней панели телевизора.
2.Подсоедините кабель антенны к разъему ANT IN на задней панели кассетного видеомагнитофона.
3.С помощью РЧ кабеля (1) соедините разъем ANT OUT видеомагнитофона с разъемом TV телевизора.
4.Соедините с помощью кабеля (2) разъемы Y, Pb, Pr видеомагнитофона и разъем YPbPr телевизора.
Для моделей 32"/43" используйте кабель 3RCA-миниджек.
5.
С помощью кабеля (3) соедините разъемы AUDIO OUT видеомагнитофона и разъемы AUDIO L и AUDIO R
1 2
3
COMPONENT/AV IN
Pb
Pr
Y/V
L
R
AUDIO
HDMI 2
HDMI 1 (ARC)
PC
TV
32"/43"
32"/43"
49"
/55
"
РЧ кабель (не входит в
комплект поставки)
Кабель YPbPr (не входит
в комплект поставки)
Аудио-кабель (не входит
в комплект поставки)
Задняя панель ТВ
AUDIO OUT
Зеленый
Синий
Красный
Белый
Красный
Задняя панель видеомагнитофона
ANT IN ANT OUT S-VIDEO
VIDEO OUT
Белый
Белый
Красный
Зеленый
Синий
Красный
Красный
Красный
Синий
Зеленый
L32S790VNE,L43S790VNE,L49S790VNE(러시아)_러시아향.indd 18 16. 9. 23. 오전 9:34
кабеля.
PC
TV
