Brother PT-9700PC [17/46] Использование интерфейсных кабелей
![Brother PT-9700PC [17/46] Использование интерфейсных кабелей](/views2/1027375/page17/bg11.png)
15
»ÒÔÓθÁÓ‚‡ÌË ËÌÚÂрÙÂÈÒÌ˚ı ͇·ÂÎÂÈ
Последовательные кабели (RS-232C) не входят в стандартный комплект поставки. Для
подключения через имеющийся тип интерфейса используйте соответствующий кабель.
■ USB-кабель
Используйте интерфейсный кабель, входящий в комплект поставки.
■ Последовательный кабель (RS-232C), только для ОС Windows
®

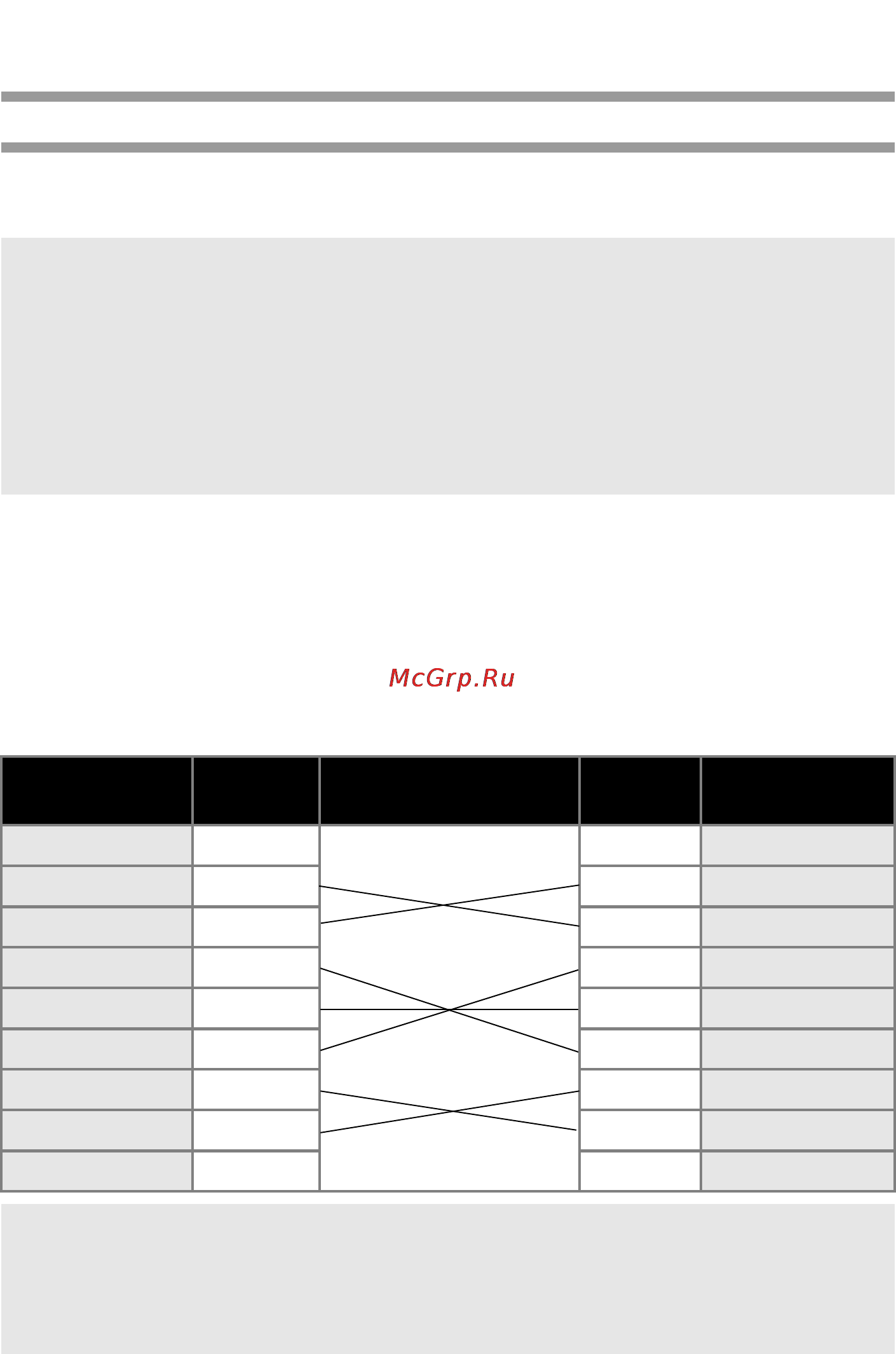

В приведенной ниже таблице указаны назначения контактов для последовательных кабелей
(RS-232C), которые совместимы с данной моделью принтера. Приобрести такие кабели
можно в магазинах электротоваров. Не используйте последовательные кабели, длина
которых превышает 1,8
м.
Принтер Brother Компьютер
(разъем D-Sub, стопорный винт с шагом резьбы 4—40) (9-контактный разъем D-Sub)
Примечание
● Для обеспечения соответствия требованиям стандарта электромагнитной совместимости
(electromagnetic compatibility, EMC) при подключении через USB-интерфейс необходимо
использовать USB-кабель, входящий в комплект поставки.
● Для обеспечения соответствия требованиям стандарта EMC при подключении через
последовательный интерфейс необходимо использовать экранированный кабель.
● Внесение изменений или модификаций, не утвержденных явным образом компанией
Brother Industries, Ltd., может отрицательно повлиять на производительность и качество
печати, а также привести к аннулированию ограниченной гарантии в отношении
повреждений.
Наименование
сигнала
Номер
контакта
Назначения
контактов
Номер
контакта
Наименование
сигнала
DCD 1 1 DCD
RXD 2 2 RXD
TXD 3 3 TXD
DTR 4 4 DTR
GND 5 5 GND
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
RI 9 9 RI
Примечание
● Разъем последовательного интерфейса RS-232C данного изделия не является
источником питания.
● Дополнительные сведения о параметрах последовательного интерфейса см. в разделе
«Параметры последовательного интерфейса (только для ОС Windows
®
)» (→ стр. 33).
